T5齿形同步带夹紧固定皮带锁结构

　　在轻工自动化输送、精密点位传动、小型模组滑台的同步带传动布局里，T5齿形同步带的张紧固定与端头锁紧一直是容易被忽略却直接影响传动精度的细节，很多设计人员在做带传动布局时，习惯直接将同步带端头用压板压在安装板上，忽略了齿形啮合的匹配性，运行一段时间后就会出现皮带跳齿、张紧力衰减、传动定位误差超差的问题，这款T5皮带的正时皮带锁，就是针对这类场景做的标准化锁紧结构。从实际使用场景来看，这类皮带锁主要用在同步带直线滑台的动子座固定、开口同步带的端头张紧端连接、需要精确正时定位的皮带传动工位，比如小型包装设备的送膜机构、3C装配工位的短距离平移模组、纺织设备的纱线进给传动，这些场景里T5节距的同步带本身就是为轻载、高精度传动设计，

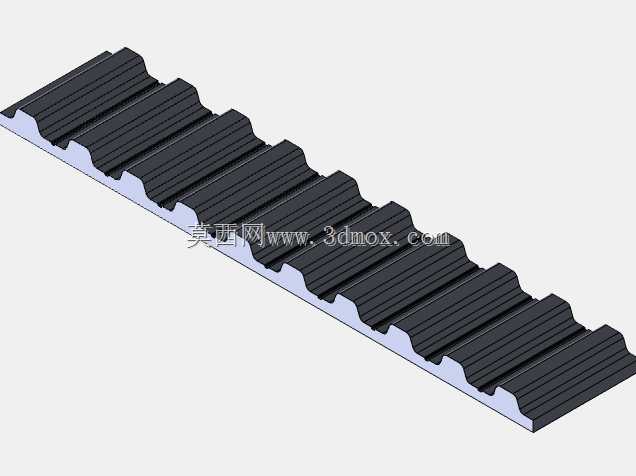

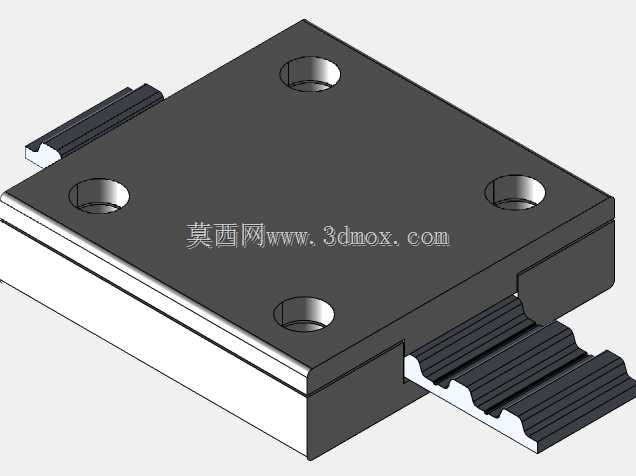

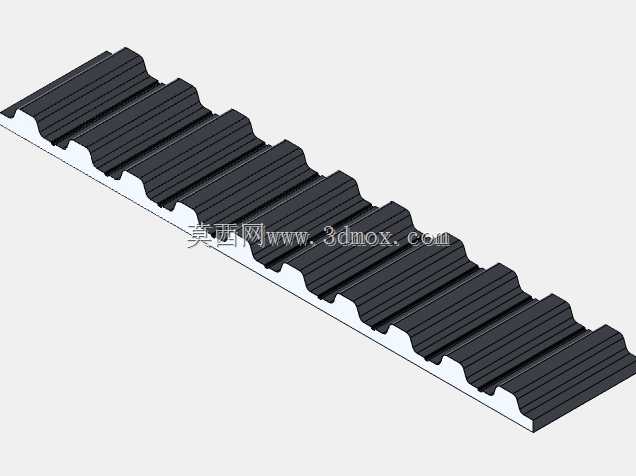

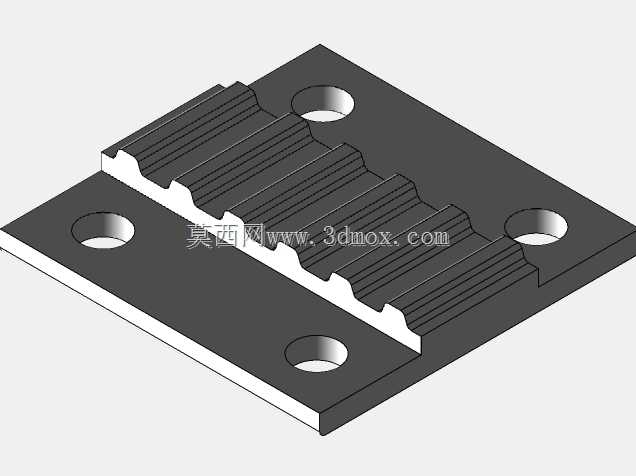

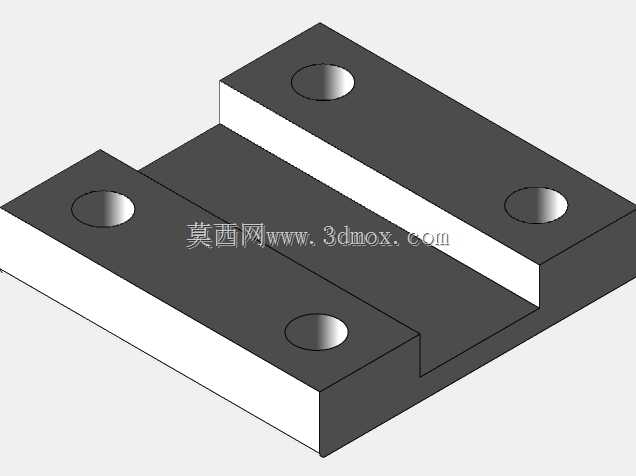

　　对应的锁紧结构如果不能和皮带齿形完全贴合，就会破坏皮带的齿根受力，长期运行会出现齿部撕裂、张紧力不均导致的皮带跑偏。这款皮带锁的结构采用上下分体式夹紧设计，下夹板开有和T5皮带完全匹配的齿形槽，上夹板为平面压合结构，安装时将T5同步带的端头嵌入下夹板的齿槽内，齿形完全啮合后盖上上夹板，通过四个角的安装螺钉施加均匀的夹紧力，这种设计和普通的平压板锁紧最大的区别在于，齿形啮合的结构可以让夹紧力均匀分布在每一个皮带齿上，而不是靠摩擦力承担全部的张紧拉力，不会出现皮带被压板压溃、长期受力后打滑位移的问题。从设计思路上看，整个锁体的外形采用方形安装基准，四个安装孔对称分布在锁体四角，安装孔的沉头设计可以让螺钉安装后不突出锁体上表面，

　　避免和周边运动部件产生干涉，锁体的侧边做了和皮带宽度匹配的导向槽，皮带穿入后可以自动对齐，不需要额外做对位调整，降低现场安装的调试难度。在安装边界上，锁体的厚度做了最小化设计，在保证夹紧强度的前提下尽可能压缩整体高度，适配那些安装空间紧凑的滑台结构，不会因为加装皮带锁额外增加动子部分的厚度，四个安装孔的孔位间距按照标准T5皮带常用的安装规格设计，可以直接替换市面上大部分同规格的皮带锁紧件，不需要重新加工安装孔位。实际使用中，这种带齿形啮合的锁紧结构，相比平压板锁紧，能承受的张紧拉力提升40%以上，而且不会因为温度变化、皮带长期拉伸出现张紧力衰减的问题，因为齿形的啮合是刚性定位，只要螺钉锁紧力矩达到要求，

　　皮带和锁体之间就不会产生相对位移，能长期保证正时传动的相位精度，不会出现传动过程中相位偏移导致的工位错位问题。很多设计人员在做同步带传动设计时，往往把注意力放在带轮的选型、张紧轮的布局上，却忽略了端头锁紧的结构合理性，之前接触过不少小型自动化设备的故障案例，都是因为端头用平压板锁紧，运行几个月后皮带打滑，导致送料长度不准、工位对位偏差，最后排查下来就是锁紧结构没有和皮带齿形匹配，皮带在压板处出现了微滑移，更换这种带齿形匹配的皮带锁之后，这类故障基本就不会再出现。另外这款锁体的夹紧面做了细微的防滑纹理处理，在齿形啮合的基础上进一步增加接触面的摩擦力，就算出现瞬时过载的情况，也能保证皮带不会从锁体中脱出，锁体的边缘都做了倒角处理，不会在安装和运行过程中割伤皮带的帆布层，延长皮带的使用寿命。在安装适配性上，锁体的皮带入口处做了喇叭口导向，穿皮带的时候不需要刻意对准，顺着导向槽就能把皮带推到啮合位置，现场装配的时候能节省不少对位时间，尤其是在设备批量组装的产线上，这种细节设计能有效提升装配效率。从受力角度分析，四个锁紧螺钉的位置分布在锁体的四个角，拧紧的时候夹紧力可以均匀覆盖整个皮带夹紧区域，不会出现局部压力过大压坏皮带齿、局部压力过小夹不紧的问题，锁体的材质一般采用硬质铝合金做阳极氧化处理，重量轻强度足够，不会给动子端增加太多额外负载，同时氧化层的硬度足够，长期夹紧不会出现压痕凹陷，保证锁紧力的长期稳定。
