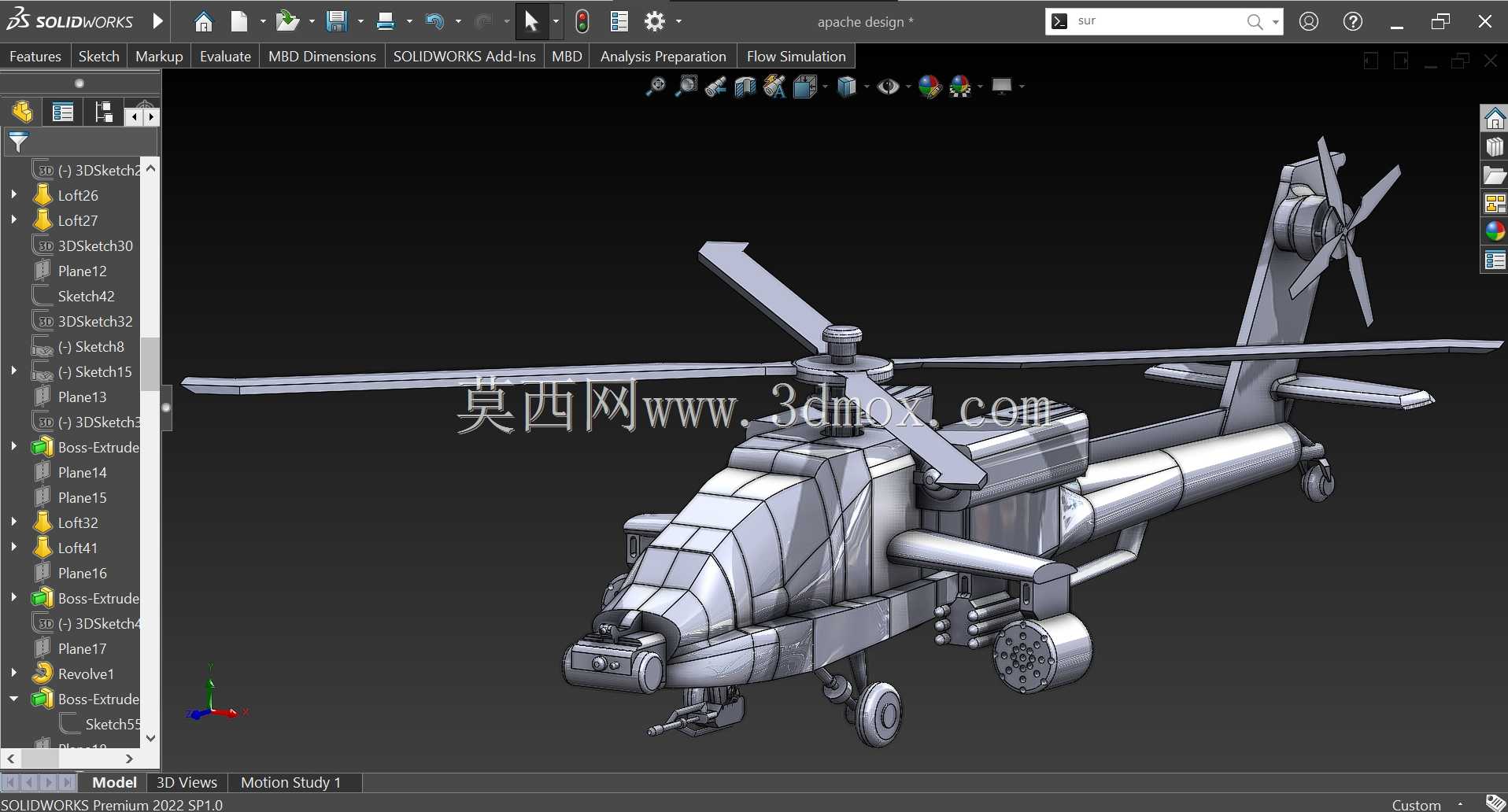

阿帕奇武装直升机SolidWorks结构设计

　　本次完成的阿帕奇武装直升机三维结构设计，核心围绕低空突击作战场景的实际使用需求展开，在建模过程中完全参照实机的结构布局逻辑搭建，没有做脱离工程实际的夸张化改动。从实际应用场景来看，这类武装直升机主要承担低空火力支援、装甲目标摧毁、低空制空权争夺任务，因此在结构设计时首先要匹配其低空高速机动、重载武器挂载、抗打击冗余设计的核心要求，整个建模过程从机身主体框架开始拆分，先确定整体的气动外形轮廓，再逐层细化内部承力结构、外部功能部件的装配关系。

　　在功能特性的还原上，首先处理的是主旋翼系统，主旋翼作为直升机升力的核心来源，建模时严格按照四叶铰接式旋翼的结构逻辑搭建，每片旋翼的翼型剖面、桨根连接结构、桨毂的铰接转动副都做了完整的装配约束，保证在后续做运动仿真时可以真实模拟旋翼的周期变距、总距调整动作，旋翼的旋转平面与机身顶部的安装座预留了足够的转动间隙，避免运动过程中出现结构干涉。尾桨部分采用了实机的尾梁末端布局，尾桨的传动路径从机身顶部的主减速器沿尾梁内部延伸至尾桨安装座，建模时预留了传动轴的布置空间，尾桨的四叶结构同样做了转动副约束，匹配航向调整时的反扭矩抵消功能需求。

　　机身主体部分采用串列双座座舱的布局，前座为武器操作员位置、后座为飞行员位置，座舱的风挡轮廓、机身侧面的装甲板折线都按照实机的气动外形做了曲面拟合，机身中段的两侧设置了短翼武器挂架，挂架的接口尺寸按照常规机载武器的安装边界设计，短翼下方预留了火箭弹发射巢、反坦克导弹挂载的安装位，机身前部下方设置了机炮安装转塔，转塔的转动结构做了完整的约束，可以模拟机炮的俯仰、水平转向动作，匹配对地攻击时的射界调整需求。起落架采用后三点式轮式起落架布局，前起落架布置在座舱下方，两个主起落架布置在机身中部靠下位置，起落架的支柱、轮胎、收放转动结构都做了独立建模，收放路径上预留了足够的机身内部容纳空间，保证起落架收起时可以完全收纳进机身侧面的舱段内，不会破坏机身的气动完整性。

　　在安装边界与尺寸控制上，整体建模按照实机的比例缩放搭建，主旋翼的旋转直径、尾梁长度、机身宽度、机高的比例关系严格匹配实机参数，各个部件之间的装配间隙都按照实际工程要求预留，比如旋翼与机身顶部的间隙、尾桨与尾翼的间隙、起落架收起时与机身舱壁的间隙、武器挂架与短翼的连接间隙都控制在合理范围内，不会出现结构穿模的问题。机身表面的蒙皮折线、传感器探头、天线、排气口等细节部件都按照实际位置布置，没有随意增减影响气动或功能的结构。

　　从设计思路上来说，整个建模过程优先保证结构的可装配性与运动合理性，没有为了视觉效果牺牲结构逻辑，所有的外部部件都对应实际的功能需求，比如机身侧面的装甲板结构对应抗打击需求，短翼的后掠角度匹配高速飞行时的气动减阻需求，尾梁的长度匹配尾桨的反扭矩力臂需求，起落架的轮距匹配起降时的稳定性需求。在建模过程中对各个承力部位的结构做了合理的简化还原，比如主起落架的安装位置对应机身的主承力框架，武器挂架的安装点对应短翼的内部承力梁，旋翼桨毂的安装位置对应机身顶部的主减速器安装座，保证整个结构的受力路径符合工程实际。

　　对于结构设计从业者来说，这个模型可以作为旋翼类飞行器结构布局的参考案例，通过拆解模型可以清晰了解武装直升机的部件分布逻辑、运动部件的约束方式、气动外形与功能部件的协调思路，在做同类旋翼飞行器设计时，可以参考其挂架布置、起落架收放结构、旋翼与尾桨的位置匹配逻辑，避免出现布局不合理导致的气动或结构干涉问题。整个模型的所有部件都做了参数化建模，后续如果需要调整尺寸比例、修改局部结构，可以直接通过修改特征参数完成调整，不需要重新搭建整体框架，能够有效提升同类产品设计的建模效率。
