深沟球滚动轴承组三维结构设计

　　在各类旋转传动设备的结构设计中，滚珠轴承组是承担径向载荷、降低轴系运转摩擦阻力的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴、汽车传动系统，再到工程机械的回转机构，几乎所有存在连续旋转运动的机械结构中，都能看到这类轴承组件的应用。这类轴承的核心作用，是在轴与轴承座之间建立滚动摩擦副，替代传统滑动摩擦结构，大幅降低运转过程中的能量损耗，同时约束轴系的径向与少量轴向窜动，保证旋转部件的回转精度处于设计允许范围内。

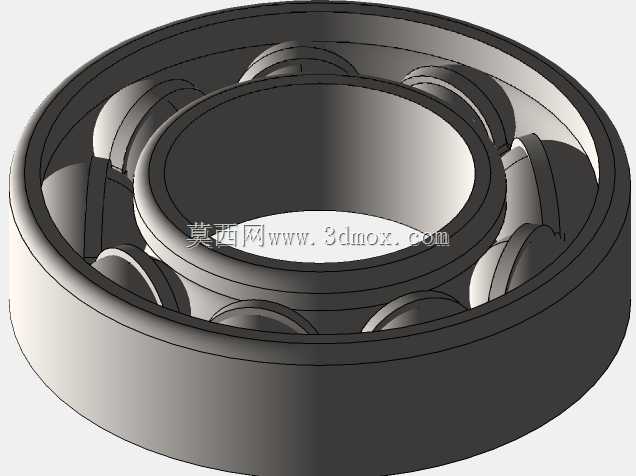

　　从结构设计逻辑来看，这套滚珠轴承组采用最经典的深沟球构型，由内圈、外圈、滚动钢球、保持架四个核心部分组成。内圈与转轴采用过盈配合安装，随轴同步旋转，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内可以顺畅滚动同时承受均匀的接触应力；外圈与设备的轴承座孔采用过渡或过盈配合，通常处于固定状态，内侧同样加工有与内圈对应的弧形滚道，为钢球提供外侧滚动支撑。滚动钢球均匀排布在内外圈滚道之间，是传递载荷的核心元件，钢球的直径、数量直接决定了轴承的额定动载荷与静载荷能力，设计时需要根据轴系的实际受力大小、预期寿命计算选型，避免钢球接触应力超过材料疲劳极限导致早期点蚀失效。保持架的作用是将相邻钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦，同时引导钢球在非承载区正常运动，这套模型的保持架采用浪式冲压结构，是中小型深沟球轴承最常用的保持架形式，重量轻、装配工艺性好，适合中低速运转工况。

　　在安装边界设计上，这类轴承的轴向定位通常依靠轴肩与轴承座孔的挡肩实现，内圈的轴向定位高度需要低于内圈的倒角高度，保证轴承可以完全贴合轴肩定位面，同时不会因为挡肩过高影响后续拆卸；外圈的定位挡肩同样需要匹配外圈的倒角尺寸，避免安装后出现外圈倾斜导致的运转卡滞。轴承的径向配合公差需要根据载荷特性选择，当内圈承受旋转载荷、外圈固定时，内圈与轴的配合需要选稍紧的过渡配合，避免内圈与轴之间出现相对滑动导致轴颈磨损，外圈与座孔的配合可以选稍松的过渡配合，方便装配同时补偿少量的座孔加工误差。如果应用在高速运转工况下，还需要在轴承两侧设计密封结构，这套模型可以根据实际需求加装接触式橡胶密封或者非接触式防尘盖，防止外界的粉尘、水汽进入轴承滚道内部，同时阻挡轴承内部的润滑脂泄漏，延长轴承的维护周期。

　　从实际选型适配角度，这类滚珠轴承组的适用场景非常广泛，当轴系主要承受径向载荷，同时存在少量的双向轴向载荷时，不需要额外搭配推力轴承就可以满足使用需求，相比滚子轴承，滚珠轴承的摩擦系数更低，极限转速更高，适合高速轻载的传动场景。在三维建模过程中，需要重点保证滚道的曲率精度、钢球与滚道的接触角匹配，保持架的兜孔间隙需要控制在合理范围，间隙过小会导致钢球卡滞，间隙过大会导致钢球在运转过程中出现窜动，产生额外的振动与噪音。建模时还需要预留润滑结构的设计空间，比如在轴承座上对应轴承的位置加工注油孔，可以在设备维护时补充润滑脂，不需要拆解整个轴系结构。另外在装配设计时，需要考虑轴承的预紧结构，对于有回转精度要求的主轴结构，可以通过调整端盖的压紧力给轴承施加适当的轴向预紧，消除轴承内部的游隙，提升轴系的整体刚度，避免高速运转时出现轴系跳动。

　　在不同的应用场景下，这类轴承的材料选择也有区别，普通工况下内外圈与钢球采用高碳铬轴承钢制造，经过淬火处理后硬度可以达到HRC61-65，具备足够的接触疲劳强度与耐磨性能；在腐蚀环境下使用的轴承可以采用不锈钢材料，在要求轻量化的场合也可以采用陶瓷滚动体搭配钢制内外圈的混合结构，进一步降低运转时的离心力，提升极限转速。设计时还需要考虑轴承的温升特性，高速运转下钢球与滚道的摩擦、保持架与钢球的摩擦都会产生热量，导致轴承内部游隙减小，如果初始游隙选择过小，可能会出现运转卡滞甚至抱死的情况，因此需要根据实际的工作转速、环境温度选择合适的初始游隙组别，保证轴承在工作温度下有合理的运转间隙。
