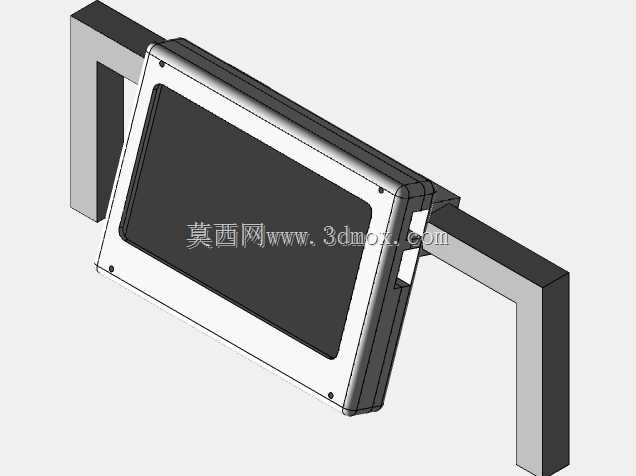

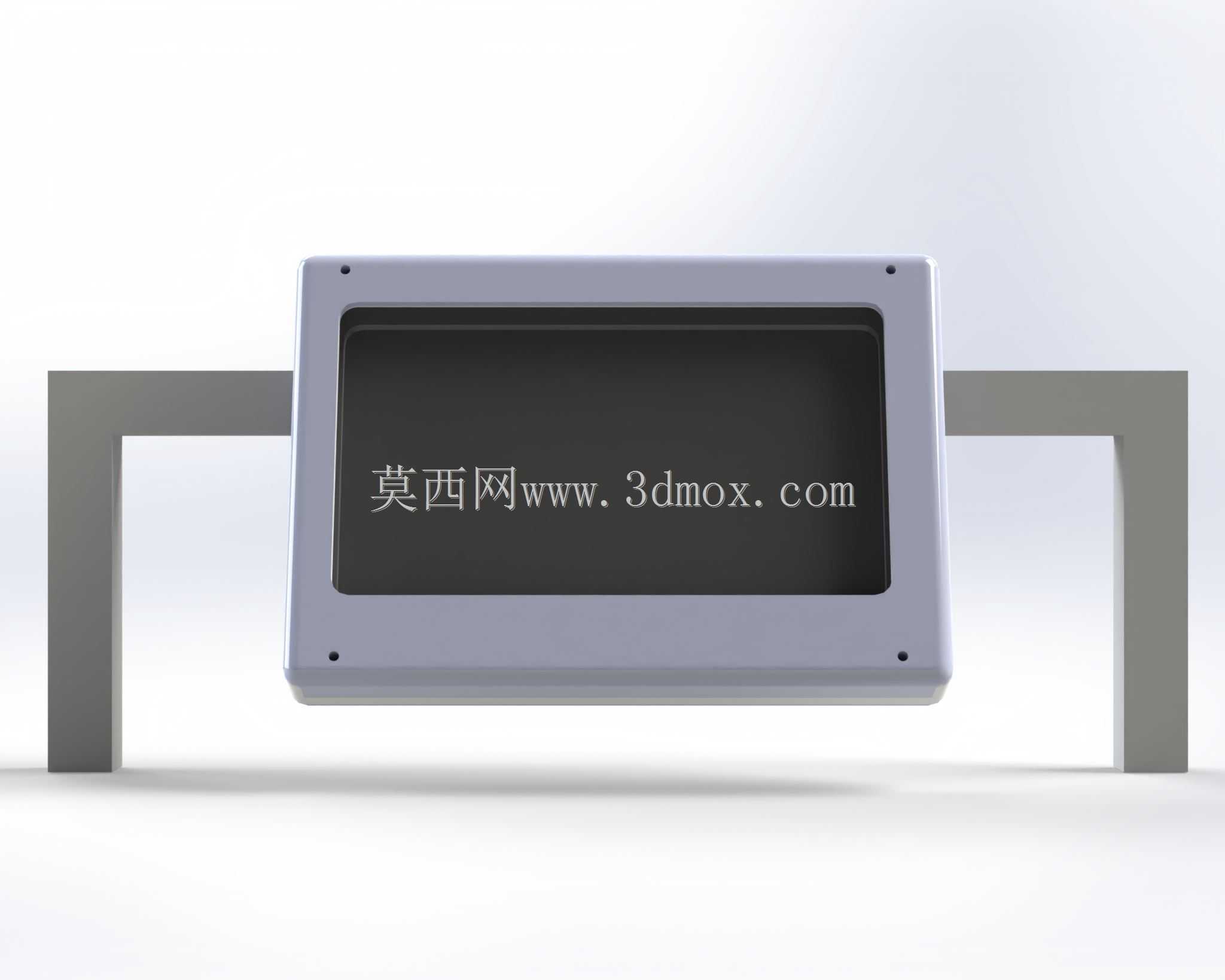

树莓派用带HDMI倾斜安装电容触摸显示屏外壳

　　做嵌入式小型人机交互项目的时候，很多工程师都会碰到裸屏安装的痛点：裸LCD模块没有防护，排线裸露容易被拉扯损坏，平放安装又不符合操作视角，长时间低头查看或者触控操作很容易产生视觉疲劳，尤其是在设备侧装、小型操作台集成的场景里，屏幕安装角度直接影响日常操作效率。这套倾斜式安装的显示屏外壳结构，就是针对800×480分辨率的HDMI电容触摸LCD屏做的适配，专门匹配树莓派这类单板计算机的外接显示需求，把屏幕防护、安装固定、视角优化几个核心需求整合到了一套结构里。

　　从实际使用场景来看，这类带倾斜支架的屏幕外壳，大多用在小型工业控制终端、桌面级嵌入式调试设备、3D打印机操作面板、小型检测设备的人机交互工位上，不需要额外搭配悬臂或者重型安装支架，自身的支架结构就能把屏幕固定在预设的倾斜角度，操作人员站在工位前或者坐姿操作时，视线刚好能垂直落在屏幕显示区域，触控操作的时候手腕也能保持自然的角度，不会因为屏幕平放需要抬臂操作，长时间调试参数、查看设备运行数据的时候能减少不少操作负担。

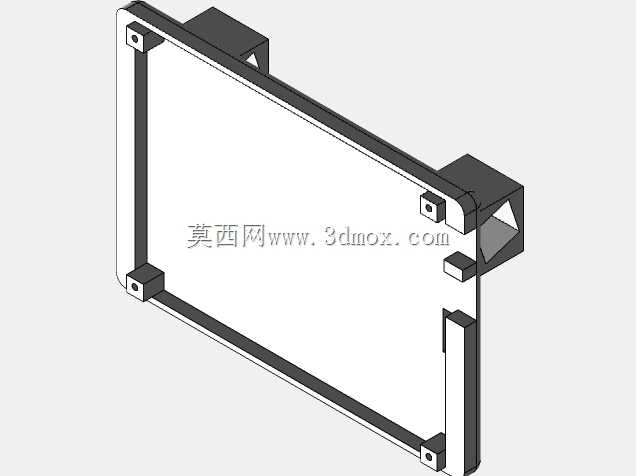

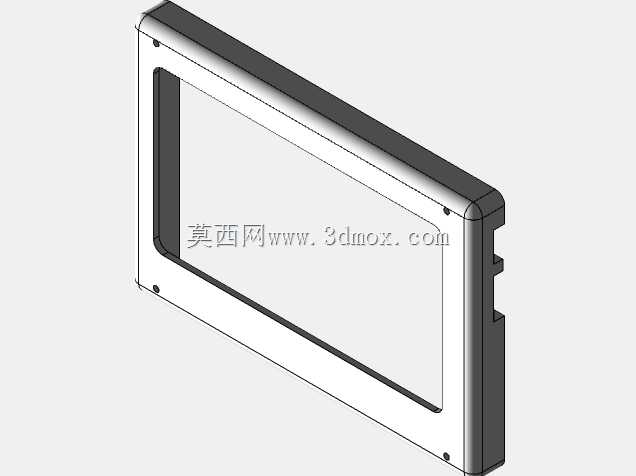

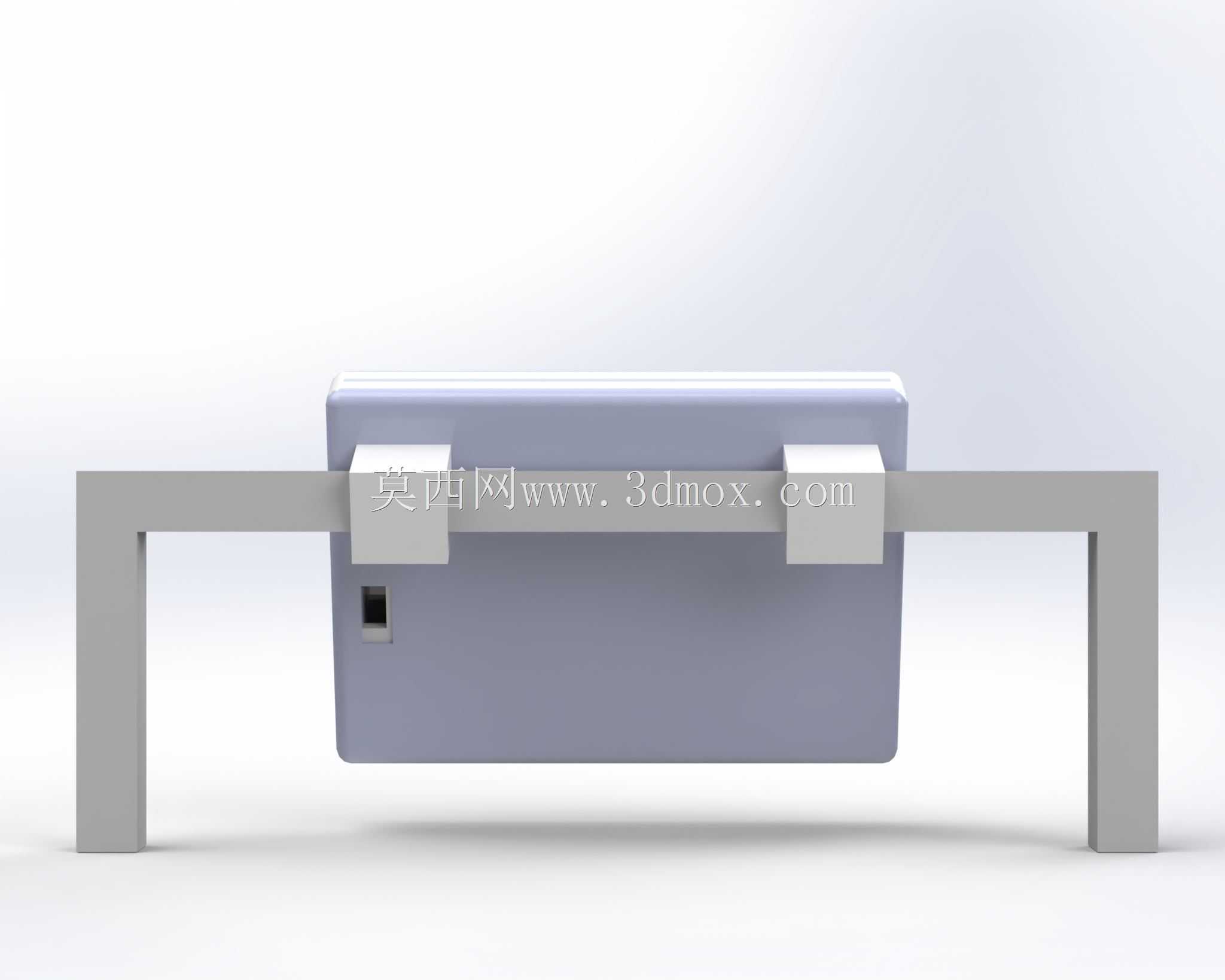

　　结构设计上，外壳的前框做了刚好容纳屏幕模组的沉槽，电容触摸屏的触控面和前框表面基本齐平，没有突出的边缘，日常擦拭清洁的时候不会积灰，也不会因为边角凸起剐蹭操作的手指。屏幕四周的固定孔位对应模组的安装孔，用小规格螺丝就能把屏幕牢牢固定在前框上，不会出现屏幕晃动、触控偏移的问题。后壳部分预留了HDMI接口、供电接口的避让空间，屏幕的FPC排线可以顺着后壳的内部走线槽排布，不会被外壳挤压造成排线破损，也不会让排线裸露在外壳外部影响整体整洁度。

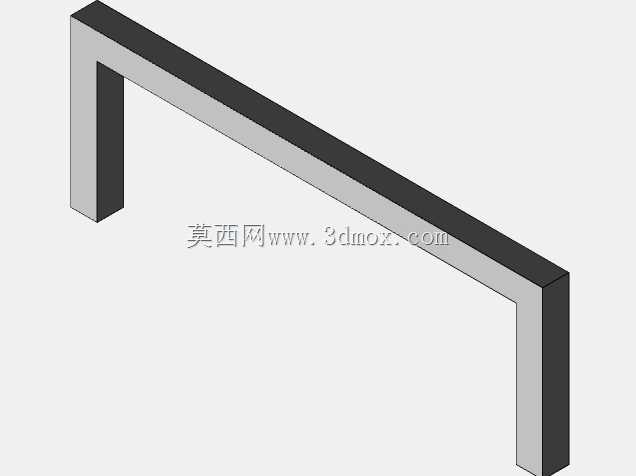

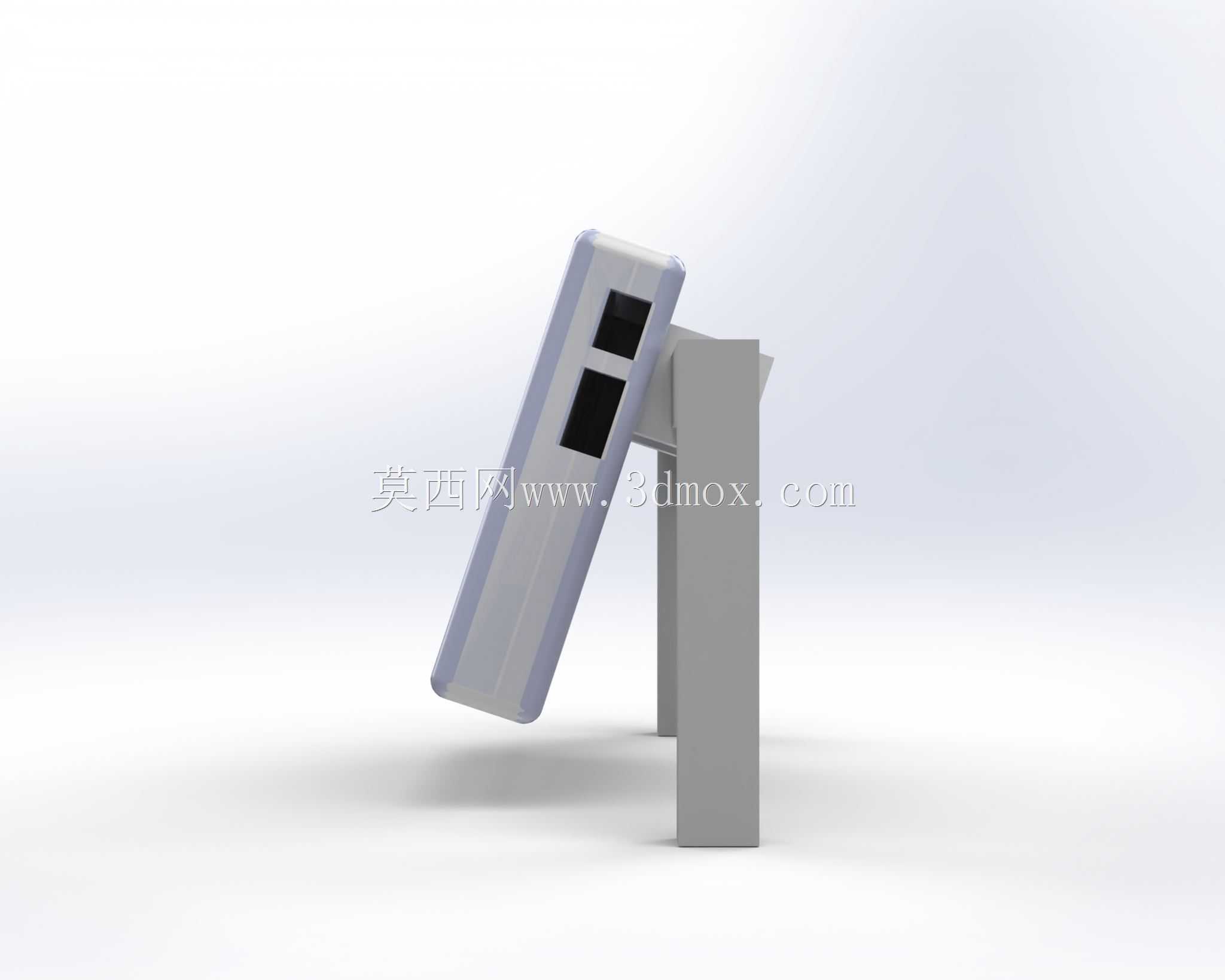

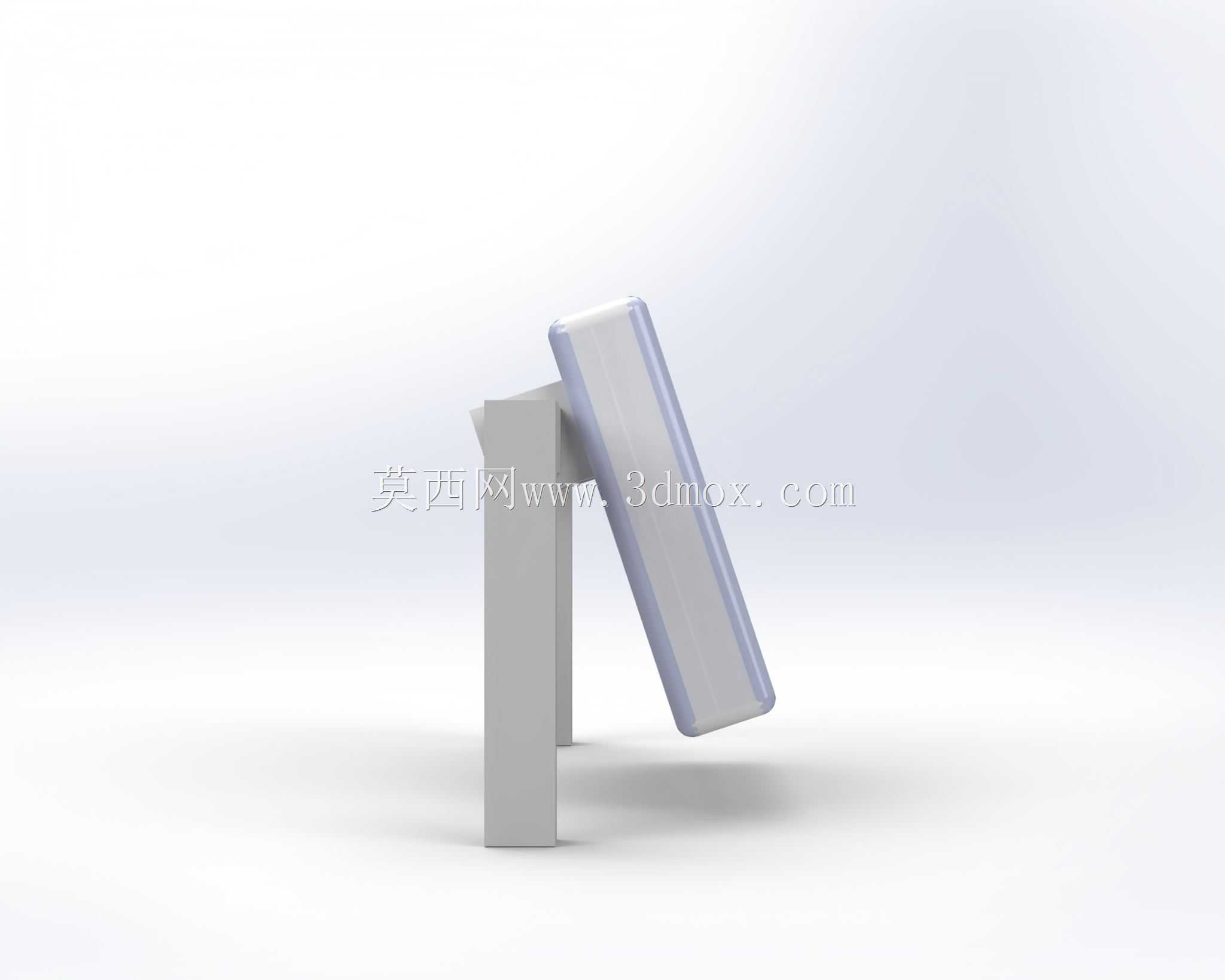

　　配套的支架采用两侧支撑的结构，支架和屏幕外壳的连接位置做了定位止口，装配之后屏幕的倾斜角度是固定的，不需要额外调整角度结构，减少了活动部件带来的松动风险，毕竟在工业场景里，活动调节结构越多，长期使用后的磨损松动概率就越高，固定角度的支架虽然牺牲了角度调节的灵活性，但换来了更高的结构可靠性，对于固定工位的操作终端来说，预设的倾斜角度已经能覆盖绝大多数操作视角需求，反而更适合长期稳定使用。支架的底部是平整的安装面，可以直接用螺丝固定在设备台面、操作台支架或者小型设备的外壳面板上，安装边界清晰，不需要额外做复杂的适配结构，只要在安装面上预留对应支架固定孔的位置，就能完成整套屏幕的装配。

　　从安装尺寸的边界来看，外壳整体轮廓刚好包裹住屏幕模组的边缘，不会额外占用过多的安装空间，对于安装空间紧凑的小型嵌入式设备来说，这种紧凑的外壳设计能最大限度压缩屏幕部分的占用体积，不会因为外壳过大挤占设备内部其他元件的安装空间。屏幕显示区域的开口尺寸和屏幕可视区域完全匹配，不会遮挡显示内容，前框的边框宽度控制在合理范围，既保证了外壳的结构强度，不会因为边框过窄导致注塑或者3D打印的时候出现结构变形，也不会因为边框过宽显得整体笨重。

　　设计的时候还考虑到了屏幕的散热问题，后壳和屏幕背部的驱动板之间预留了足够的空隙，空气可以在空隙内自然流通，带走屏幕长时间工作产生的热量，不需要额外增加散热风扇，就能保证屏幕在连续工作的状态下不会因为积热出现显示异常、触控失灵的问题。外壳的边角都做了圆角处理，没有尖锐的棱角，在装配和日常维护的时候不会划伤操作人员的手，也符合工业设备的安全设计要求。

　　很多工程师在自己做树莓派项目的时候，往往会忽略屏幕外壳的结构设计，随便用亚克力板拼接一个固定结构，不仅外观粗糙，长期使用很容易出现亚克力开裂、屏幕固定不稳的问题，这套一体化的外壳结构把屏幕防护、安装固定、视角优化都整合在一起，不需要自己再单独设计支架或者防护结构，直接把屏幕模组装进去就能完成整个显示单元的装配，不管是做项目原型验证，还是做小批量的设备集成，都能节省不少结构设计的时间，也能让整个终端设备的外观更规整，结构可靠性更高。在做结构适配的时候，只需要确认屏幕模组的厚度、接口位置和外壳的预留空间匹配，就能直接装配使用，支架的固定孔位也做了通用化设计，适配常见的小型设备安装台面的孔位间距，不需要重新打孔调整，降低了集成安装的难度。
