盘形凸轮弹簧复位从动件传动机构

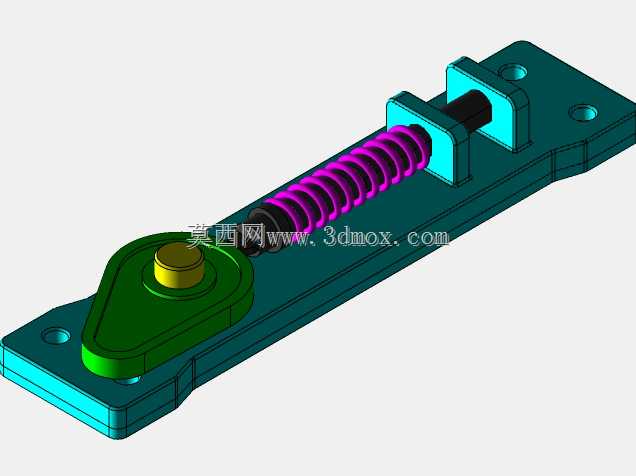

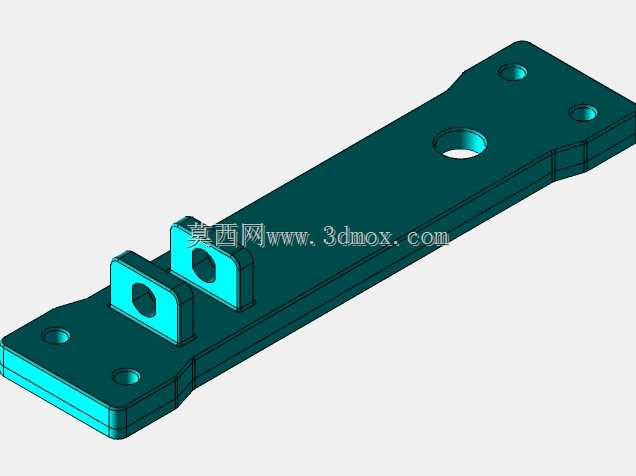

　　这套凸轮从动件传动结构，核心是通过固定在转轴上的盘形凸轮轮廓，将输入的旋转运动直接转化为从动件的直线往复输出，是轻工自动化送料、小型工装工位切换、纺织机械导纱动作单元里极为常见的基础传动模块。整套组件的安装基准是一体化铣削成型的长条形安装底板，底板两端预留沉头安装孔，安装时可直接通过内六角螺栓固定在设备安装面，无需额外加工转接支架，安装孔的孔位公差按H7级配合设计，能保证整套机构安装后与动力输出轴的同轴度偏差控制在0.02mm以内，避免凸轮运转时出现偏磨、卡滞问题。

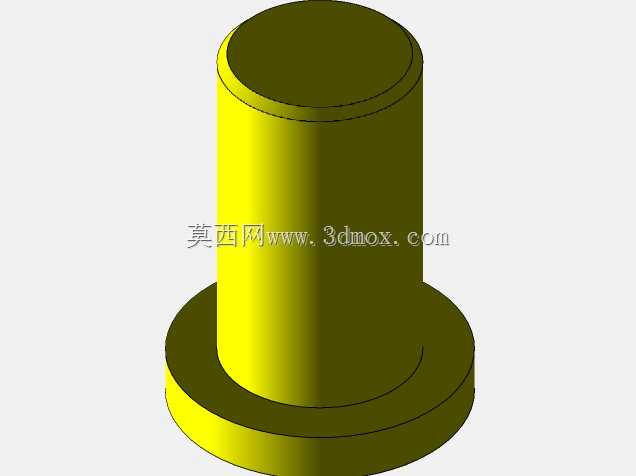

　　从功能实现逻辑来看，这套结构采用了最可靠的弹簧力锁合方式保证从动件与凸轮轮廓始终贴合，相比槽形凸轮的形锁合结构，盘形凸轮加工难度更低，后期维护时只需更换磨损的凸轮或从动件接触端头即可，无需整体拆解组件。从动件的导向部分采用双立板支撑的滑动导向结构，两块平行的导向立板与底板一体加工，导向孔内可镶嵌铜套或直线轴承，根据实际使用的往复频率选择适配的导向副：如果是每分钟往复次数低于60次的低速工况，直接采用基体加工的导向孔配合润滑脂即可满足使用需求，成本更低；如果是每分钟120次以上的高频往复场景，更换镶嵌自润滑铜套或微型直线轴承，就能将导向副的磨损量降低80%以上，大幅延长维护周期。

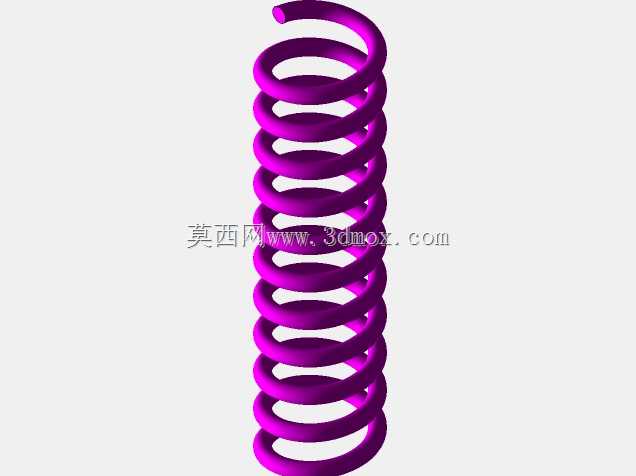

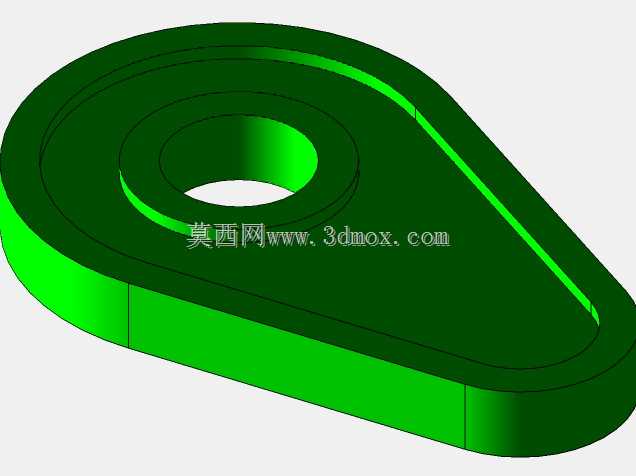

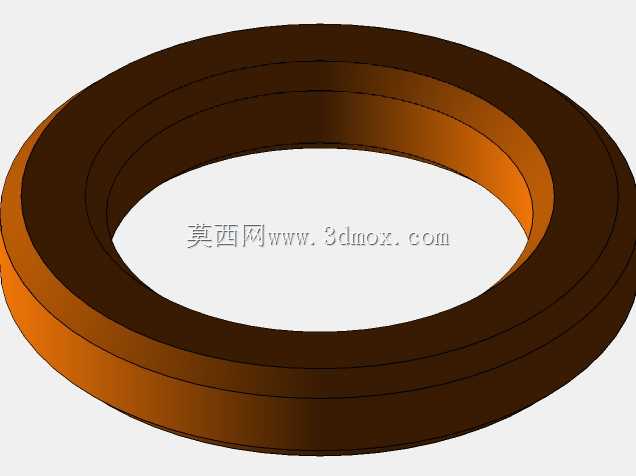

　　复位弹簧套设在从动件杆部，位于两块导向立板之间的空腔内，弹簧的预压缩量在装配时可通过从动件端部的限位螺母调整，预紧力的设置需要匹配凸轮工作段的升程载荷：预紧力过小会导致从动件在回程阶段出现跳脱，与凸轮轮廓产生撞击噪音；预紧力过大会增大凸轮与从动件接触端的接触应力，加剧接触表面的磨损，常规工况下预紧力设置为工作载荷的1.2-1.5倍即可兼顾锁合可靠性与磨损控制。凸轮部分采用偏心盘形轮廓，基圆半径的设计充分考虑了压力角的控制，工作行程段的最大压力角控制在30度以内，避免出现自锁问题，保证动力输入时凸轮能顺畅推动从动件完成进给动作，不会出现卡滞、驱动力陡增的情况。

　　在实际设备集成场景中，这套机构的动力输入端可直接连接微型减速电机的输出轴，也可通过同步带轮、齿轮副从设备的主传动轴取力，不需要额外配置复杂的运动转换结构。比如在小型自动装配设备的料仓送料工位，这套机构的从动件端部可连接推料块，凸轮旋转一周即可完成一次工件的推送动作，送料行程由凸轮的升程决定，可根据不同工件的送料距离更换对应升程的凸轮，调整成本极低；在小型印刷设备的纸张抬升工位，从动件端部连接托纸架，就能实现固定节拍的纸张抬升动作，配合送纸胶辊完成连续送纸。

　　设计层面这套结构充分考虑了加工工艺性，底板、导向立板、凸轮、从动件杆部都可采用常规的铣削、车削工艺完成加工，不需要特殊的五轴加工设备，普通的三轴数控铣床配合车床就能完成所有零件的加工，适合小批量定制设备的快速加工交付。安装边界上，整套机构的总宽度不超过两个导向立板的外侧间距，总高度由凸轮的最大回转半径决定，安装时只要保证底板下方预留不小于5mm的散热与排屑空间，就能避免加工碎屑、灰尘堆积在导向孔或弹簧空腔内，日常维护时只需定期在凸轮接触面、导向孔位置涂抹少量润滑脂，就能保证长期稳定运行。从动件的输出端预留了标准的外螺纹连接位，可直接连接各类执行端头，不需要额外加工连接结构，能大幅缩短设备的装配调试周期。
