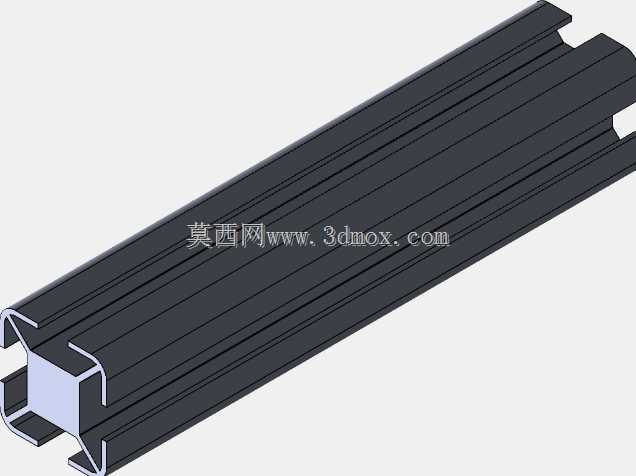

30*30规格工业铝框架挤压型材结构

　　在自动化产线机架搭建、小型设备防护围挡、桌面级工装台架的实际项目里，这类截面尺寸3030mm的铝挤压型材是出镜率极高的基础构件，很多刚入行的结构设计师容易把它和普通装饰类铝型材混淆，实际上两者的截面设计逻辑、力学性能要求完全不在一个维度。从实际使用场景来看，这类小截面铝挤压件很少承担大吨位的静载承重，更多是用在传感器安装支架、小型设备的侧部防护栏、电气元件的安装导轨基座、流水线旁的物料挂架这类对自重控制要求高、拆装调整频率高的部位，相比同尺寸的方钢焊接支架，它不需要做表面除锈喷漆处理，后期改孔移位也不用动火焊接，只要用配套的T型螺栓、角件就能快速完成装配调整，在小批量定制化设备的项目里能省下不少现场改制的时间。

　　从截面设计思路来看，这个型材的外轮廓做了内凹的卡槽结构，不是简单的实心或者空心方管，四个侧边的卡槽是为了兼容标准的T型螺母，装配的时候不需要提前在型材上攻丝，只要把螺母顺着卡槽滑到对应安装位置就能锁紧固定，相邻两根型材垂直拼接的时候，不用做复杂的切角加工，用配套的直角角件就能完成90度连接，端部的封盖也能直接卡入端面，避免空心型材内部积灰进杂物。型材的壁厚设计是经过实际载荷校核的，日常承受侧向的安装载荷、小型元件的挂载不会出现明显形变，空心的内部腔体还可以走设备的传感器线缆、气管，把管线藏在型材内部，避免设备外部管线杂乱，也能减少生产现场剐蹭管线带来的安全隐患。

　　实际选型的时候要特别注意安装边界，这款型材的截面公称尺寸是3030mm，但是因为侧边有突出的卡槽棱边，实际安装的时候如果要做并排拼接，相邻型材之间要预留至少1mm的间隙，避免卡槽棱边干涉导致拼接面不平整；如果是在型材端部安装脚轮或者支撑脚，要提前确认端面的中心孔位和型材腔体的匹配度，不要选固定脚盘直径超过32mm的支撑件，否则会突出型材侧边影响外观和相邻构件的安装。做横向悬臂使用的时候，单根无支撑的悬臂长度不要超过800mm，否则端部挂载元件的时候会出现明显的下挠，影响上面安装的传感器、检测元件的精度，如果需要更长的悬臂，就要在型材背部加装加强角码，或者换用更大截面的型号。

　　从成型工艺的角度来说，这类铝挤压件的截面一致性很好，批量生产的时候每根型材的截面尺寸公差能控制在0.2mm以内，做长距离拼接的时候不会出现卡槽错位导致螺母滑不动的问题，表面的阳极氧化层厚度均匀，日常在车间环境里使用不会轻易出现氧化锈蚀，不需要额外做表面防腐处理。很多设计师做方案的时候容易忽略型材的槽宽参数，这款型材的卡槽是适配标准M5T型螺母的，不要误用M6的螺母，否则会出现螺母卡不进卡槽，或者滑入后倾斜锁不紧的问题；如果要在型材侧面安装钣金门板、亚克力防护板，只要把配套的封条嵌入卡槽，就能直接固定板材，不需要额外在板材上打过多的安装孔，后期拆卸维护设备内部元件的时候也很方便。

　　在做三维建模的时候，要特别注意还原卡槽的内凹圆角、壁厚的均匀性，不要把截面画成直角尖角，实际挤压生产的时候尖角位置会因为铝料流动不均出现填充不满的问题，建模的时候保留合理的工艺圆角，才能让模型和实际生产出来的零件匹配，后期出工程图、做装配干涉检查的时候才不会出现误差。另外这类型材的连接方式除了角件连接，还可以用弹性扣件、内置连接件做隐藏式连接，做外观要求高的设备外框架的时候，隐藏式连接不会在型材外表面露出连接螺栓，整体外观更整洁，不过隐藏式连接对型材的打孔位置精度要求更高，建模的时候要提前把连接孔的位置标注清楚，避免现场加工的时候孔位偏差导致装不上。
