升降杆式手持淋浴花洒套装结构设计

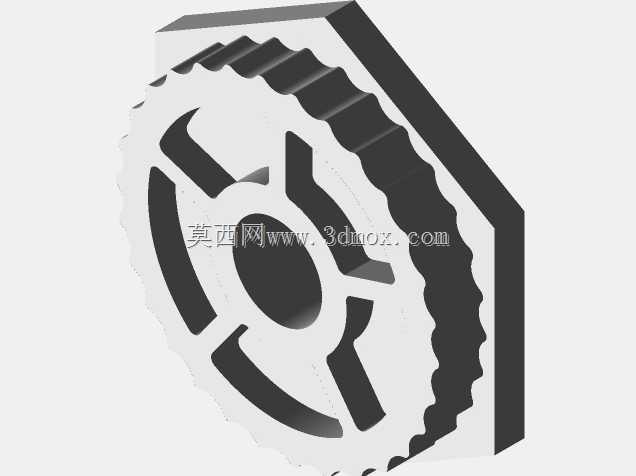

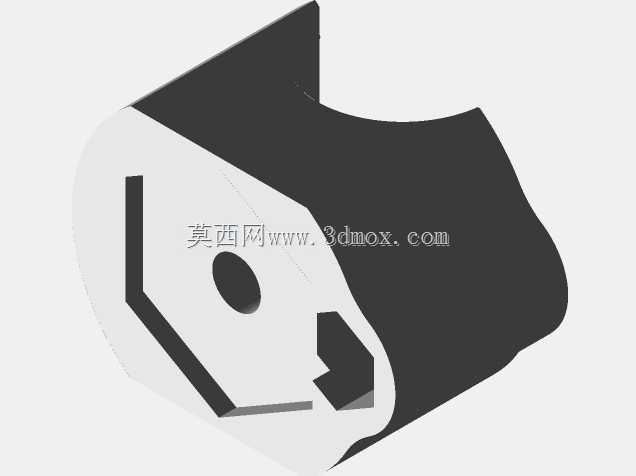

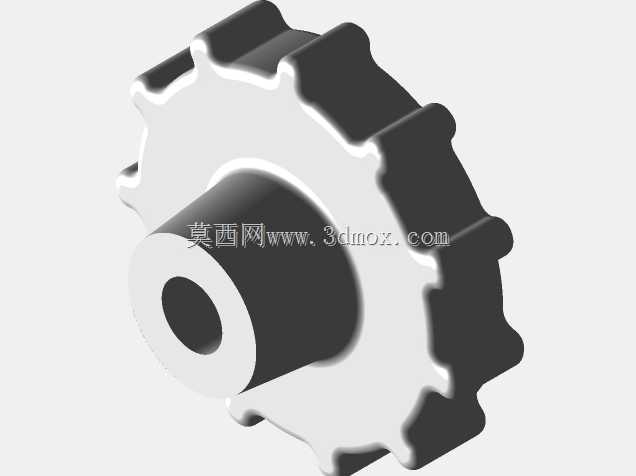

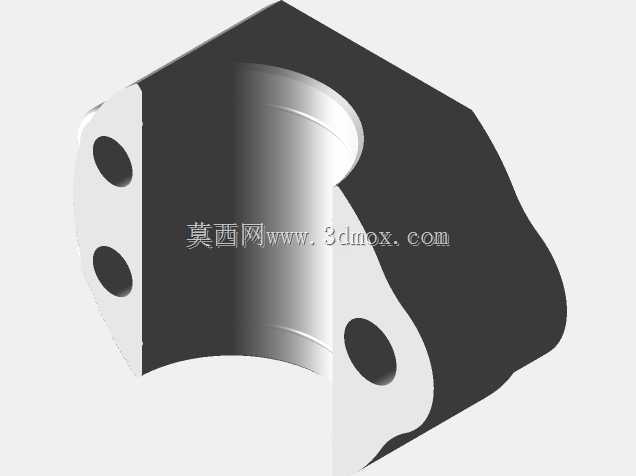

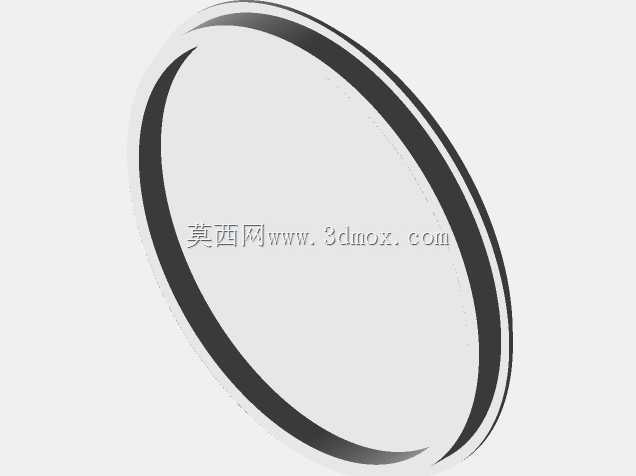

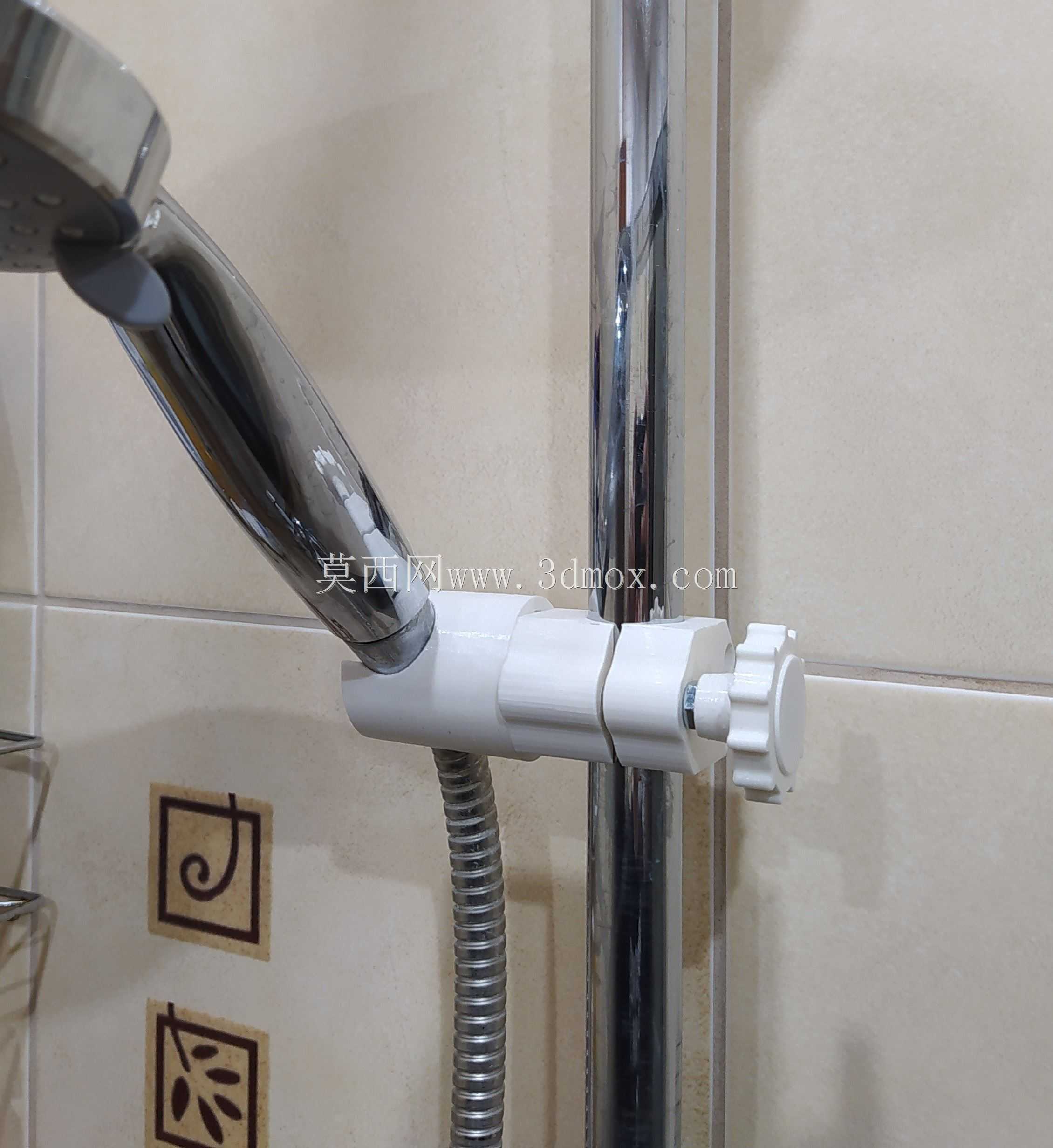

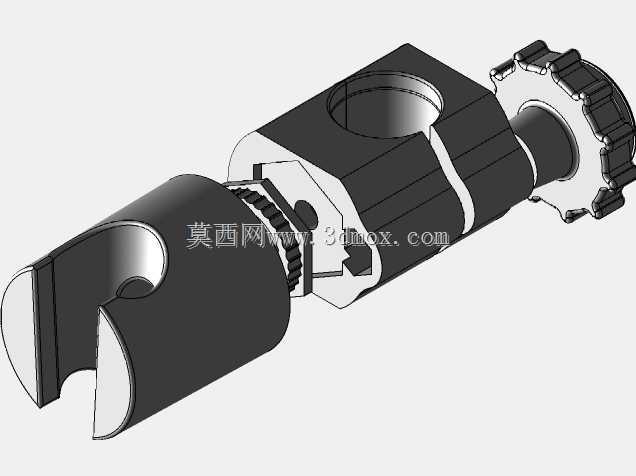

　　这套淋浴组件的三维结构完全围绕民用卫浴场景的实际使用需求搭建，核心覆盖家庭卫生间、酒店客房、公共浴室淋浴区等常规安装场景，所有结构边界都适配国内主流的墙面给排水预留点位，不需要额外改造管路即可完成适配。手持喷头部分采用符合人体握持习惯的曲面造型，手柄处做了微收腰处理，表面做镀铬亮面处理的同时预留了细微的防滑纹理区域，避免打湿后握持打滑；喷头出水面板排布了多组不同孔径的出水孔，中心区域为密集细孔实现雨淋式出水，边缘区域为稍大孔径实现脉冲出水，内部流道做了圆弧过渡处理，避免水流经过时产生紊流导致出水飞溅、水压损耗。升降滑套部分是整套结构的核心调节部件，采用侧按式锁止结构，按下侧边按键即可解除锁止，沿升降杆上下滑动调整手持喷头的悬挂高度，

　　适配不同身高使用者的淋浴需求，松开按键后内部的弹性橡胶块会压紧升降杆外壁，实现任意高度的稳定锁止，不会出现使用过程中滑套下滑的问题；滑套与喷头手柄连接的位置做了万向球头结构，可以在水平180度、垂直90度范围内调整喷头的出水角度，满足站立淋浴、坐浴冲洗等不同使用姿态的角度需求。升降杆采用等直径圆管结构，底部设置了固定墙座，顶部同样设置墙座实现两点固定，两个墙座的安装孔距预留了±10mm的调节余量，适配墙面预埋管路的微小位置偏差，墙座与墙面接触的位置设置了橡胶密封垫，既可以避免安装时刮伤墙面瓷砖，也能填补墙面不平整带来的安装间隙，防止长期使用后杆体晃动。整套组件的管路连接部分采用标准G1/2英寸螺纹接口，

　　与国内主流的冷热水混水阀出水端口完全匹配，手持喷头与混水阀之间的连接软管采用不锈钢波纹管外层包裹结构，内部为食品级橡胶内管，既可以实现任意角度的弯曲拉伸，也能耐受长期的热水冲刷不会老化开裂，软管两端的接头都内置了橡胶密封垫圈，安装时不需要额外缠绕生料带即可实现密封，降低安装难度。建模过程中所有配合部位都预留了合理的公差间隙，滑套与升降杆之间的间隙控制在0.2mm-0.3mm之间，既保证滑动顺畅不会卡滞，也不会因为间隙过大导致滑套晃动；球头连接部位的配合间隙控制在0.15mm左右，保证角度调节阻尼适中，调整到目标角度后不会自行偏转。所有外露部件的边缘都做了R0.5mm以上的圆角处理，没有尖锐棱角，避免使用过程中磕碰划伤；

　　镀铬层的厚度在建模时也预留了0.05mm的镀层空间，保证后续表面处理后零件的配合尺寸不会超差。整套结构没有多余的冗余设计，所有部件都承担对应的功能，没有为了造型增加不必要的结构件，既控制了生产制造成本，也降低了后期的故障概率，长期使用过程中易损件只有软管和出水孔密封圈，都可以很方便地更换，不需要整套拆除替换。
