带锁紧螺母的锌钩环螺栓M12规格

　　在拖车挂载、户外重型装备固定、小型工程机械可拆卸连接场景中，这类带锁紧螺母的锌钩环螺栓是承担横向剪切与轴向拉压复合载荷的核心连接件，区别于普通外六角螺栓，其端部集成的钩环结构可直接挂载牵引绳、安全销链或辅助固定索，省去额外焊接吊环的工序，适配野外无焊接条件的快速装配需求。从实际选型角度看，该螺栓公称直径为M12，螺杆有效长度75mm，钩环部分适配1/2英寸规格的连接销，3英寸的总长度覆盖了拖车挡板、货厢快拆结构、轻型设备机架拼接的常见安装厚度区间，安装时需注意螺杆穿过被连接件后露出的螺纹长度需保证锁紧螺母完全旋合后至少预留2-3个螺距的余量，避免振动工况下螺母松脱。设计层面，螺栓头部采用六角法兰面结构，

　　法兰盘的承压面比普通六角头增大35%左右，可直接替代平垫圈分散接触面压，防止被连接件表面为薄壁型材时出现压溃变形，配套的锁紧螺母为非金属嵌件式六角锁紧螺母，嵌件位于螺母内螺纹末端，当螺母旋合至螺栓螺纹尾部时，非金属嵌件会抱紧螺杆螺纹形成径向挤压力，即使在拖车行驶产生的持续振动、路面颠簸带来的冲击载荷下，也不会出现螺纹副自松退的问题，无需额外加装开口销或止动垫圈，减少了装配零件数量与现场安装工时。从功能特性来看，整套紧固件做了锌系钝化处理，表面的锌层厚度满足户外使用的耐盐雾要求，可应对雨季路面积水、融雪剂腐蚀、户外仓储潮湿环境的侵蚀，相比普通发黑处理的螺栓，防锈寿命提升4倍以上，适合拖车、农用挂车、

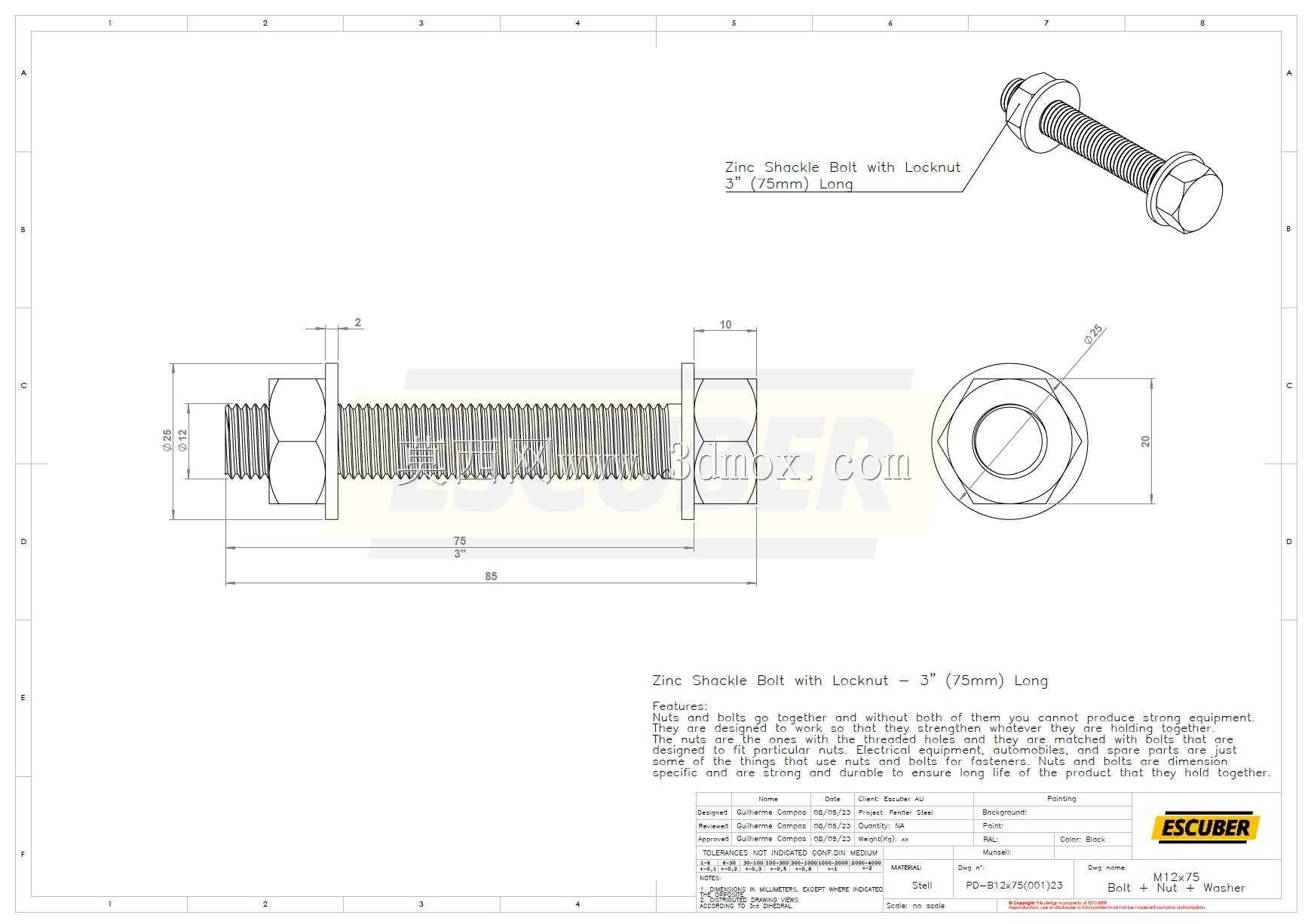

　　户外移动作业平台这类长期暴露在室外环境的设备使用。实际装配过程中，螺栓的穿入方向需遵循设备维护的便利性原则，在拖车挡板连接场景下，螺栓应从货厢内侧向外侧穿入，螺母位于挡板外侧，避免装卸货物时螺纹端部刮蹭货物，同时钩环端位于货厢外侧可直接挂接挡板的防坠链条，防止挡板打开时突然下坠伤人。在安装边界校核上，需注意六角法兰面的对边尺寸为19mm，配套套筒的作业空间需预留至少22mm的回转半径，避免安装时套筒与周边结构干涉，钩环的内孔直径为13mm，适配最大直径12mm的连接销或绳索，挂载时的额定静载荷为4.8级螺栓对应的标准载荷，不可用于超过额定载荷的起重牵引场景，仅作为辅助固定与限位连接使用。很多现场维修人员容易忽略的是，

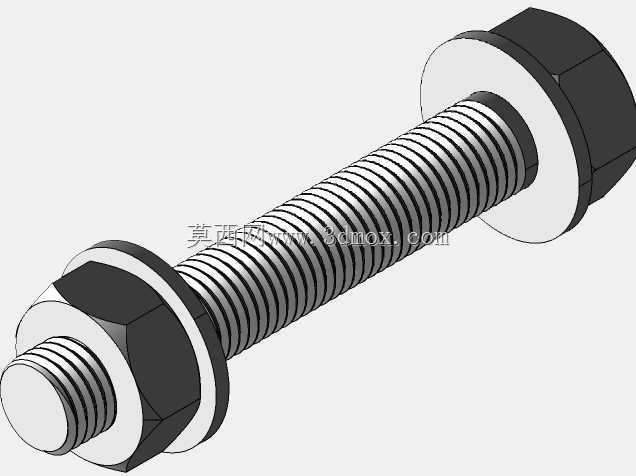

　　这类带钩环的螺栓不可反向使用，也就是不能将钩环端作为承压面穿入被连接件，因为钩环与螺杆的过渡位置为变径截面，承压时会产生应力集中，长期受载容易在过渡位置出现断裂，正确的承压面必须是螺栓头部的法兰面与锁紧螺母的支撑面，两个接触面需保证平整无焊渣、毛刺，避免局部接触导致预紧力不足。在轻型工程机械的护板快拆结构中，该螺栓的钩环还可作为快拆销的挂点，将护板的固定销通过细链连接在钩环上，防止拆卸护板时固定销丢失，这也是设计时集成钩环结构的额外实用价值，相比单独在螺栓上钻孔穿钢丝挂接销链，集成式钩环的强度更高，不会因为钻孔导致螺杆截面削弱出现断裂风险。从三维建模的细节来看，螺栓的螺纹部分采用简化的机械制图螺纹表达即可，无需绘制真实的螺旋扫掠实体，这样可减少装配体的文件占用资源，提升大装配体的打开与运算速度，钩环与螺杆的过渡位置做了R2的圆角处理，建模时不能省略该圆角，否则有限元分析时会在该位置出现应力奇异，导致仿真结果失真，无法准确评估连接件的实际承载能力。锁紧螺母的非金属嵌件在建模时可单独作为一个零件装配，材质设置为尼龙，在做运动仿真时可设置嵌件与螺杆螺纹的接触参数，模拟真实的锁紧力矩，验证振动工况下的防松效果。
