LEX项目铁路托盘专用工装夹具设计

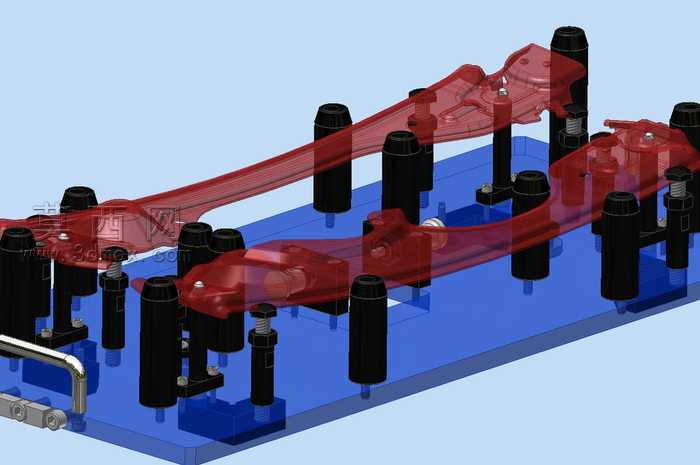

本作品为面向LEX项目打造的铁路托盘专用工装夹具三维模型，整体采用三维机械设计软件完成全参数化建模，经装配校验、干涉排查后完成渲染输出，可直接用于工装方案评审、加工工艺编制与生产现场指导。模型整体以蓝色工装基板作为承载基座，基板采用高刚性平台结构设计，表面按照铁路托盘工件的定位基准点，精准排布了多组定位支撑柱与夹紧单元，所有安装位的孔位、坐标均与工件的加工基准完全匹配，可保证工件装夹后的形位公差满足铁路零部件的加工精度要求。模型中红色半透明部分为被装夹的铁路托盘工件，通过半透明渲染材质直观展示了工件与夹具的配合关系，清晰呈现夹具对工件轮廓的避让设计：所有夹紧、支撑元件均避开了工件的加工面与装配面，不会对后续加工作业产生干涉。夹具的支撑元件采用黑色硬质耐磨材质模拟，对应实际生产中的尼龙或硬质合金支撑垫块，可避免装夹过程中刮伤工件表面，同时保证长期使用的耐磨性能；部分位置搭配了弹簧式辅助支撑结构，可在工件装夹时提供自适应的辅助顶紧力，抵消薄壁长型托盘工件在加工过程中产生的振动变形，提升加工稳定性。侧边设置的气路接口与金属管路结构，对应实际生产中的气动夹紧动力输入通路，可实现快速装夹与松脱，适配批量生产的节拍要求。设计过程中严格遵循工装设计的六点定位原理，针对铁路托盘长条形、薄壁易变形的结构特点，优化了支撑点的排布密度，在工件的刚性薄弱位置额外增加辅助支撑，既保证装夹定位的准确性，又避免夹紧力过大导致的工件变形。整体模型的装配关系完整，所有运动部件的活动范围均经过运动仿真校验，不存在结构冲突，渲染阶段采用工业蓝、哑光黑、半透明红的材质区分不同功能部件，搭配柔和的工业场景光照，清晰展现夹具的整体布局与工作原理，可作为铁路零部件加工工装设计的参考案例，也可用于同类长条形薄壁工件的夹具结构优化参考。
