奥迪80 B3B4车型专用车载杯架结构

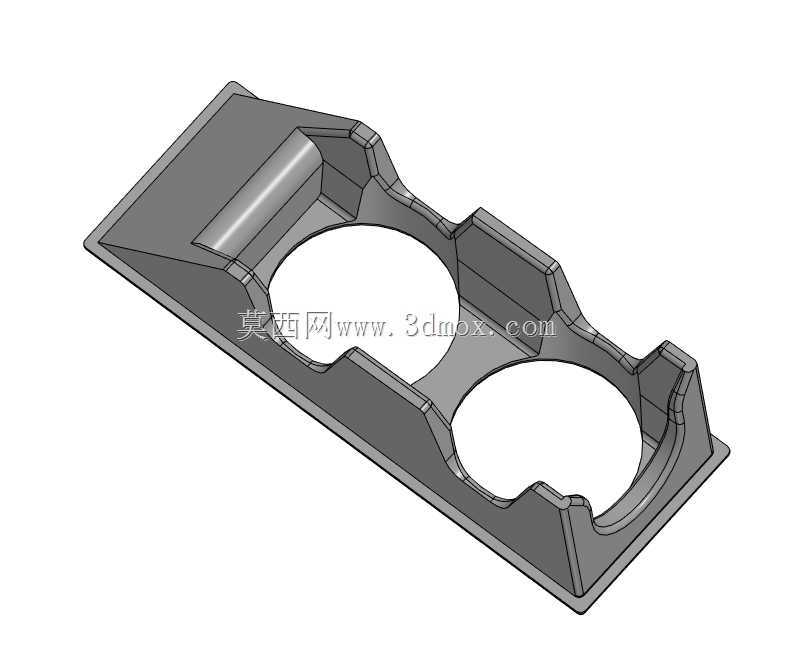

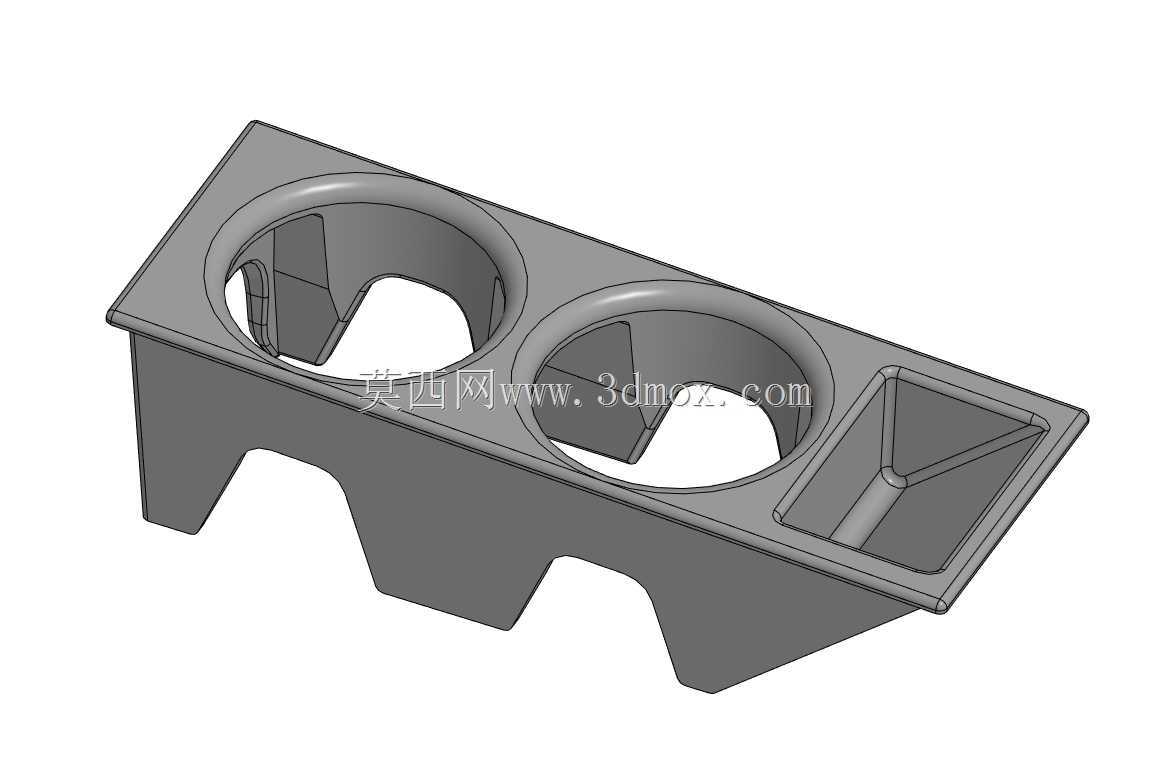

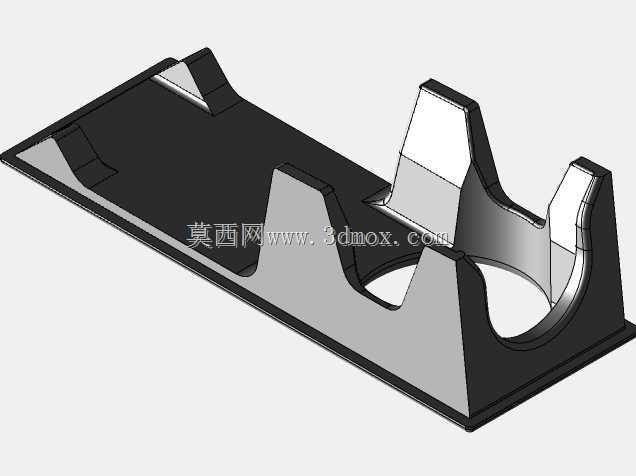

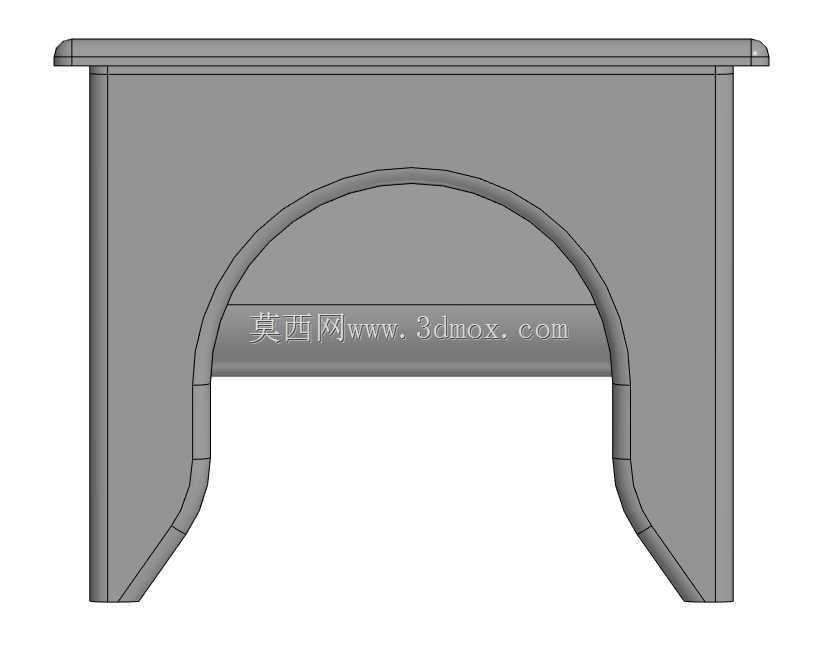

　　这款车载杯架是针对奥迪80 B3、B4车型中控区域预留空位开发的内饰功能件，核心作用是填补老款车型原厂未配置杯架的使用空白，解决驾乘人员在行车过程中放置水杯、饮料罐的刚需。老款奥迪80车型在设计之初并未将车载杯架作为标准配置，随着日常使用场景的变化，行车过程中放置饮品的需求愈发突出，不少车主会选择自行加装适配的杯架结构，这款产品正是匹配该车型中控通道的安装边界做的适配设计。从结构设计来看，整体采用一体化注塑成型的思路，主体为平板式安装基座，基座上设置两个圆形杯托位，每个杯托内部都设计了对称的弹性卡爪结构，卡爪做了斜向让位与圆弧过渡，能够适配直径在60mm到85mm区间的常规瓶装水、易拉罐以及带防滑底的车载水杯，

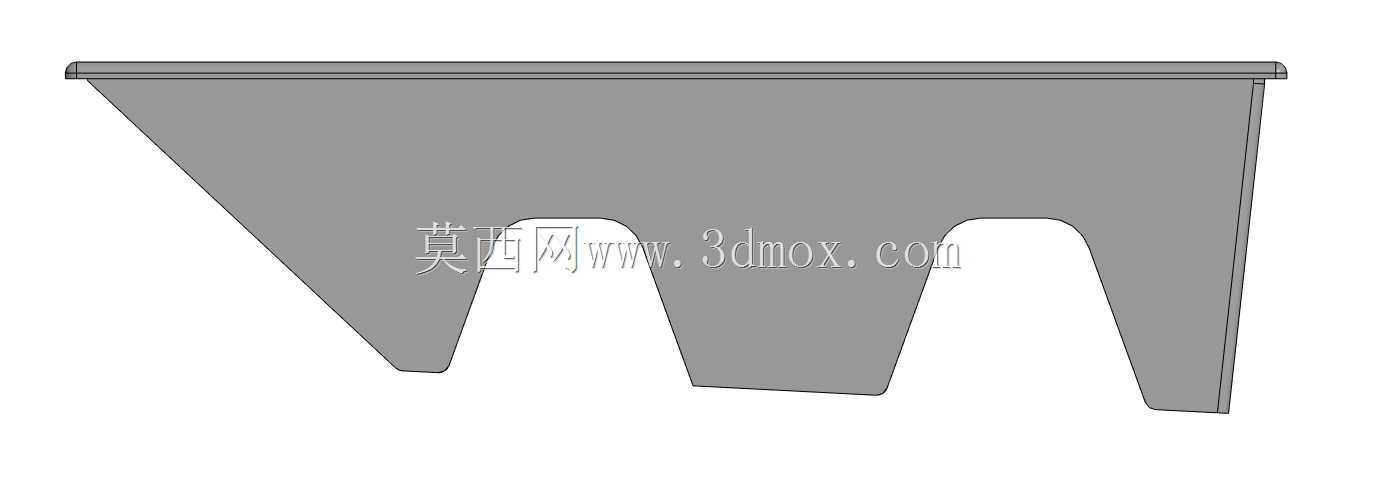

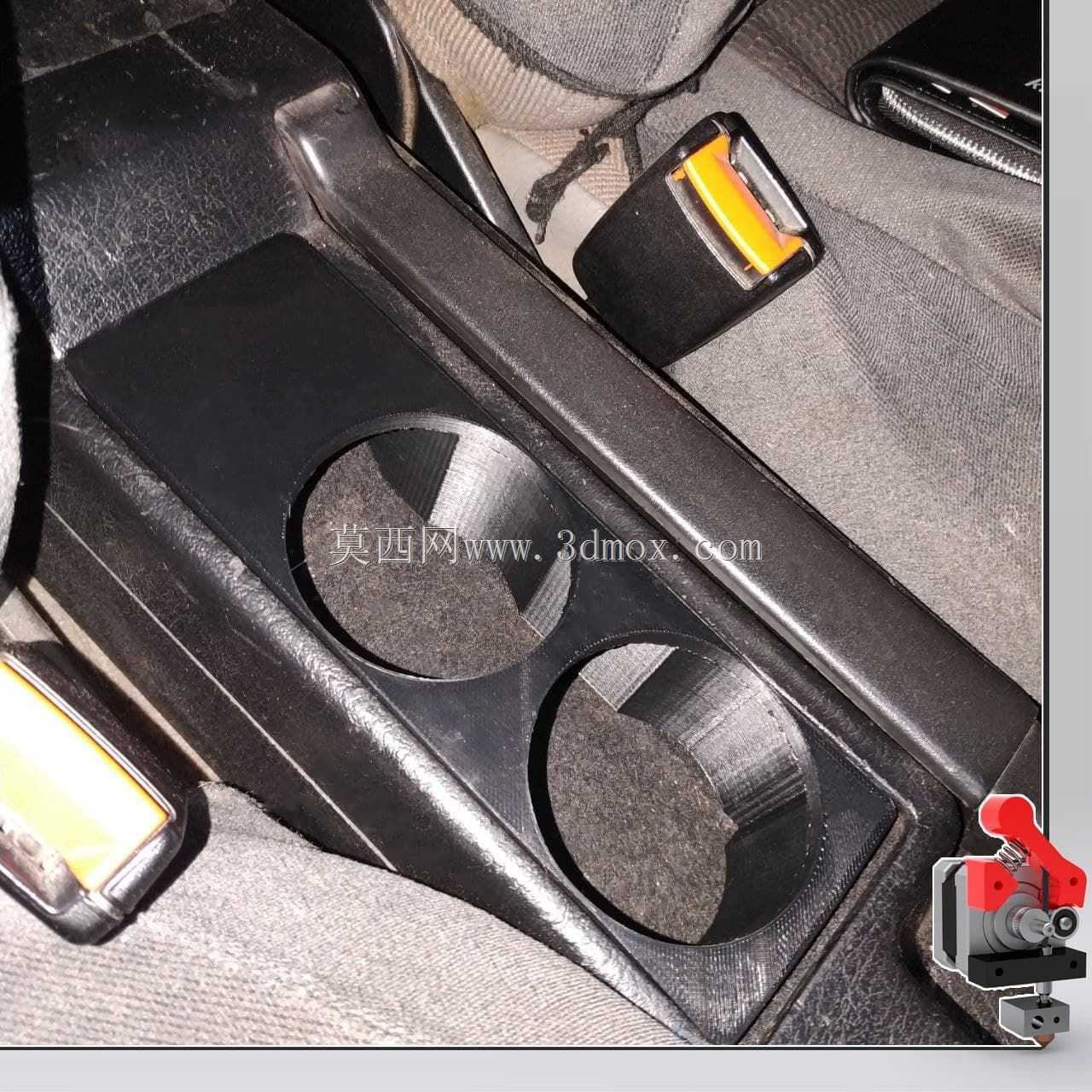

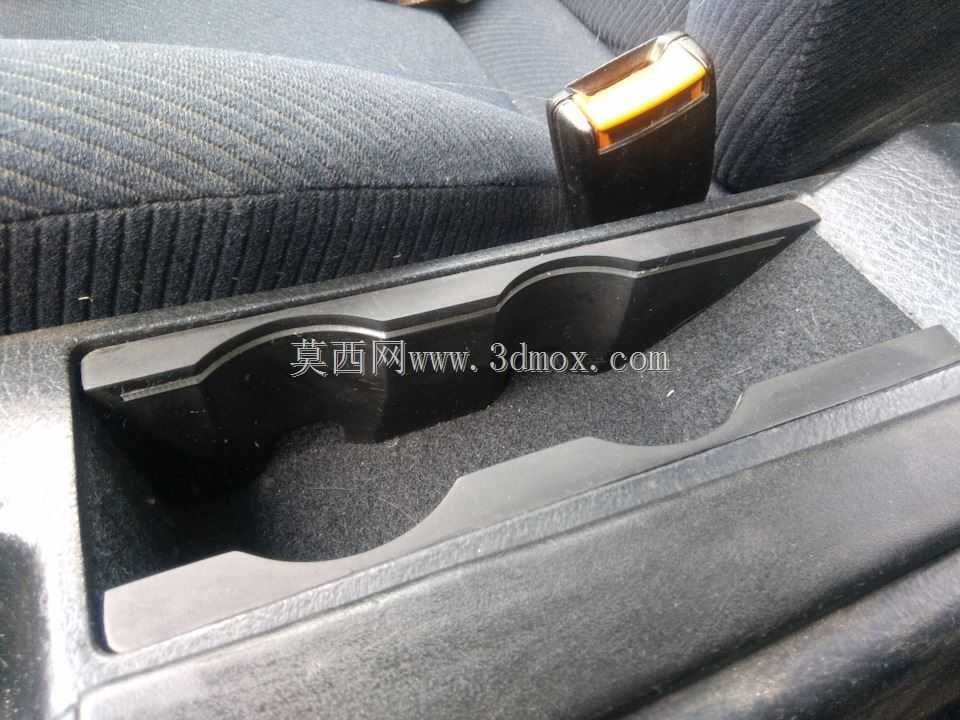

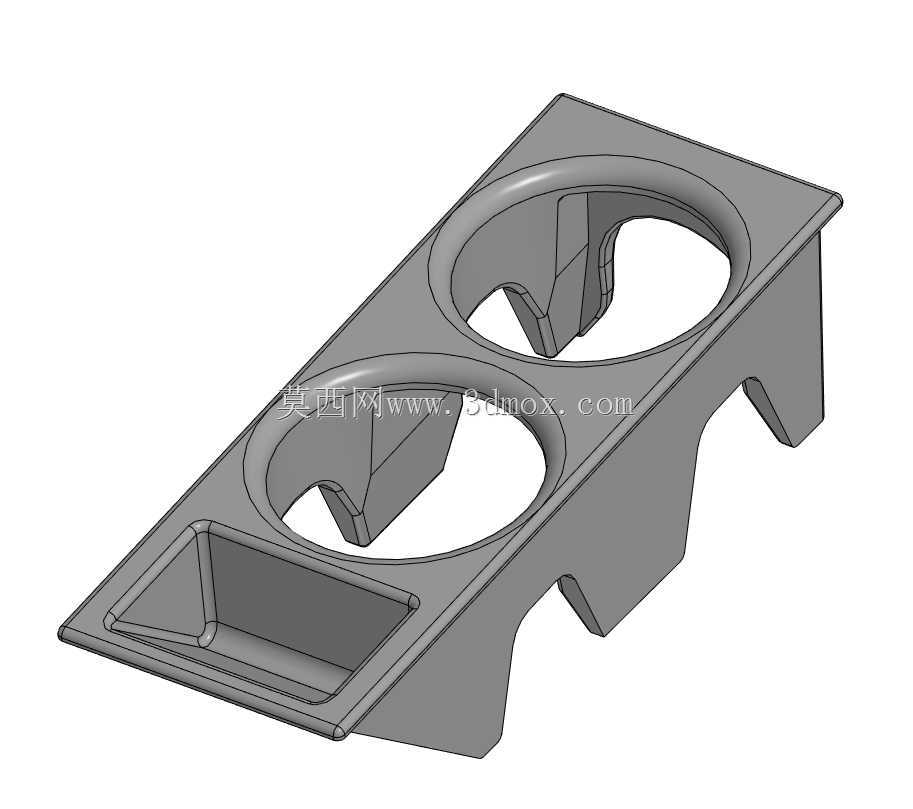

　　放置时卡爪会通过自身的形变抱紧杯身，避免车辆加减速、过弯时饮品倾倒洒漏。在两个杯托的左侧，额外设置了一个矩形浅槽置物区，槽体深度约20mm，边角做了圆角过渡，可用来放置高速通行卡、停车票、打火机、钥匙等小型随身物品，拓展了置物功能。安装基座的底部设计了两个向下延伸的定位支脚，支脚的外形完全匹配奥迪80 B3、B4车型中控通道原有的安装卡槽，不需要额外打孔或者破坏原车内饰，直接将支脚卡入对应卡槽即可完成固定，安装后基座上表面与周边内饰面齐平，不会突兀凸起影响换挡或者其他中控操作。设计过程中重点考量了老车内饰的匹配度，整体外形轮廓完全贴合原车中控的曲面弧度，没有突出的棱角，避免在行车过程中对驾乘人员造成磕碰。杯托的深度设置为45mm，

　　既能够保证对杯身的支撑稳定性，又不会因为深度过大导致取放水杯时卡滞，卡爪的厚度设置为3mm，采用常规PP注塑材质即可满足弹性需求，同时具备足够的耐用性，长期反复插拔水杯也不会出现断裂或者形变失效的问题。矩形置物槽的底部做了细微的防滑纹理处理，放置的小物件不会因为车辆颠簸轻易滑出。整个结构没有多余的活动部件，一体化的设计既降低了生产制造成本，也减少了后期使用过程中的故障点，不需要额外维护。从安装边界来看，整体宽度匹配中控通道的空余宽度，安装后不会遮挡手刹、换挡杆的操作行程，也不会影响前排驾乘人员的腿部空间，两个杯托的位置刚好处于前排驾乘人员伸手可及的范围，取放饮品不需要大幅度侧身，不会影响正常驾驶操作。

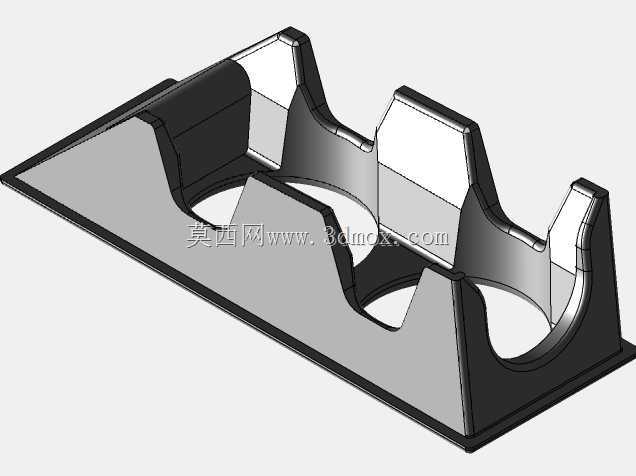

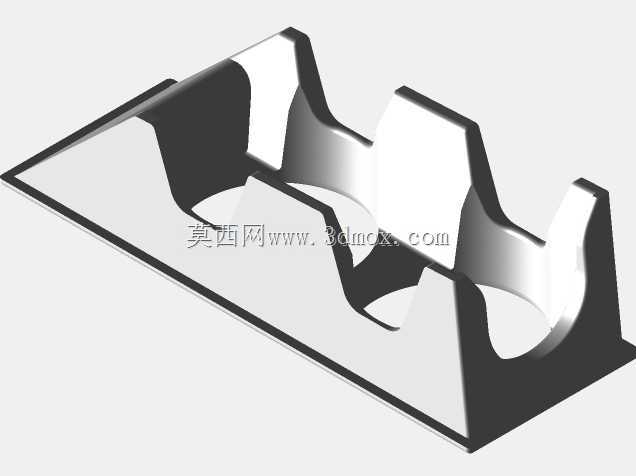

　　针对老款车型内饰多为哑光灰的配色特点，结构表面做了细晒纹处理，和原车内饰的质感保持一致，加装后不会有明显的违和感。在结构强度校核上，基座的主体壁厚设置为2.5mm，支脚位置做了局部加厚到4mm，同时在支脚与基座的连接位置设置了加强筋，保证卡入安装位后整体结构不会出现晃动，承重能力可以满足单杯位放置1.5L满装瓶装水的强度需求，不会因为承重过大出现结构断裂。杯托的圆形开口边缘做了1.5mm的圆角翻边，既能够提升开口处的结构强度，也能避免取放水杯时锋利的边缘刮伤杯身或者划手。
