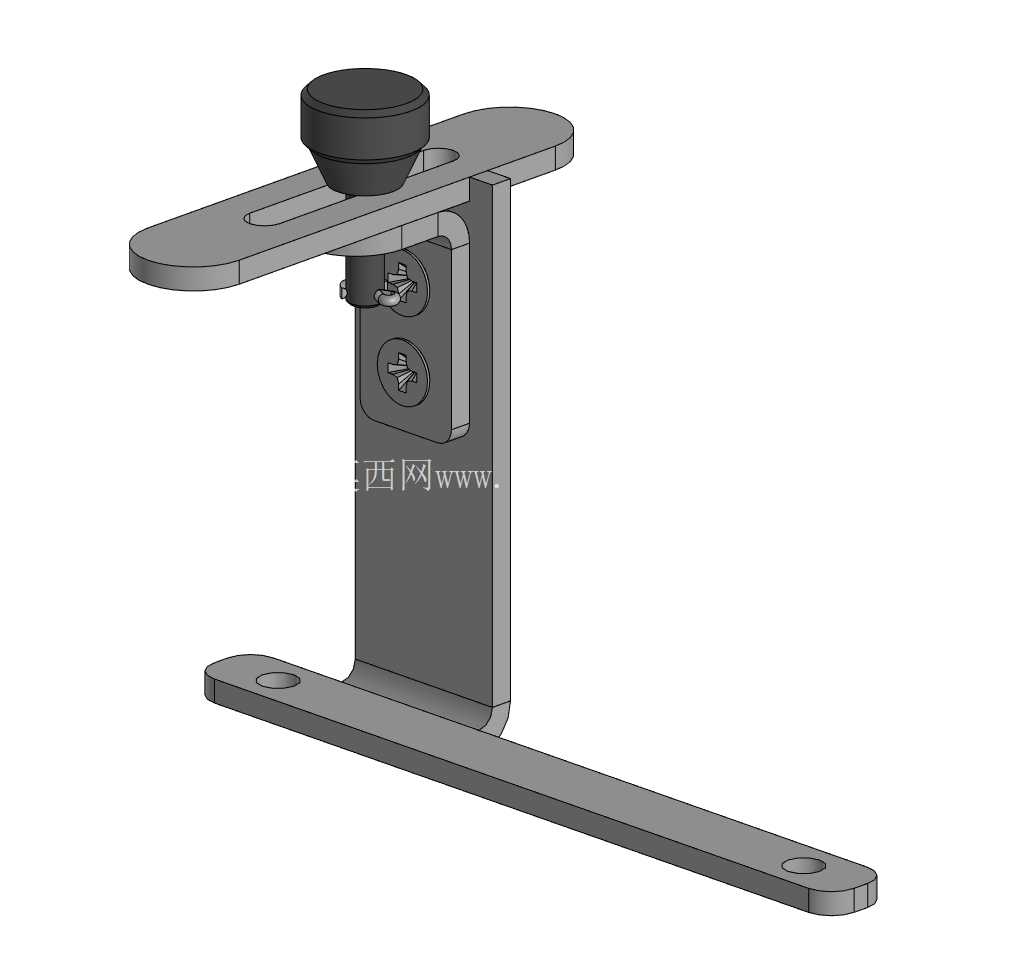

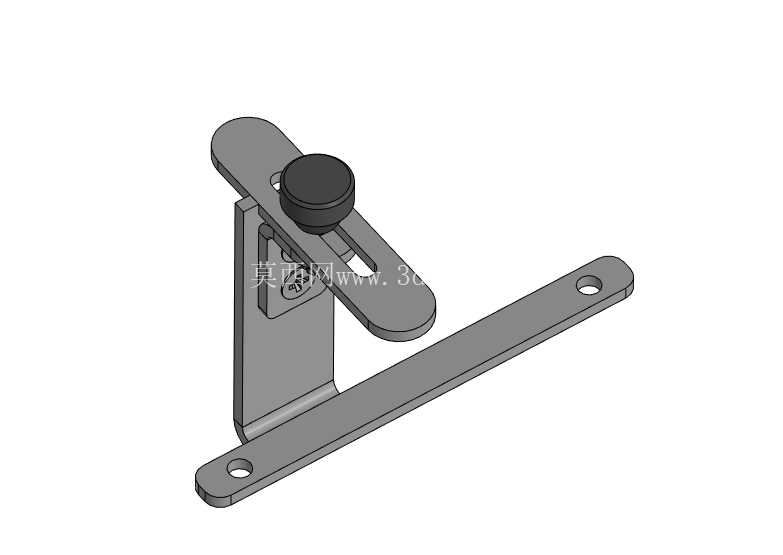

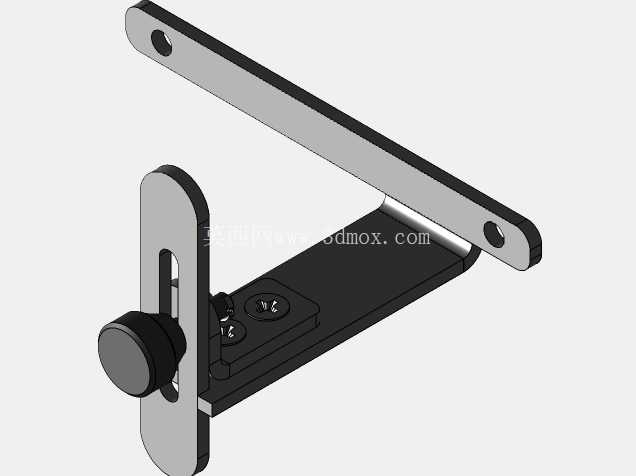

L型垂直安装悬臂式支撑托架结构

　　这类L型悬臂支撑托架，核心应用场景集中在工业管路系统、小型仪表挂载、生产线旁侧辅件固定领域，尤其适配减压阀、小型电磁阀这类需要在垂直立面伸出安装位的工况，能在不额外改动主设备安装面的前提下，为阀类部件提供稳定的水平承托基础，避免阀件直接悬空挂载带来的管路应力集中问题。从实际使用角度看，它的核心功能是完成垂直安装面到水平承载面的力传导，把挂载部件的垂直载荷、管路振动带来的交变载荷，通过两个正交的安装面分散传递到立柱或者墙面基体上，相比直装式的固定座，它能让被支撑部件和安装立面留出足够的操作空间，方便后续的管路接线、旋钮调节、日常维护操作，不用在狭窄的贴墙缝隙里完成拆装作业。

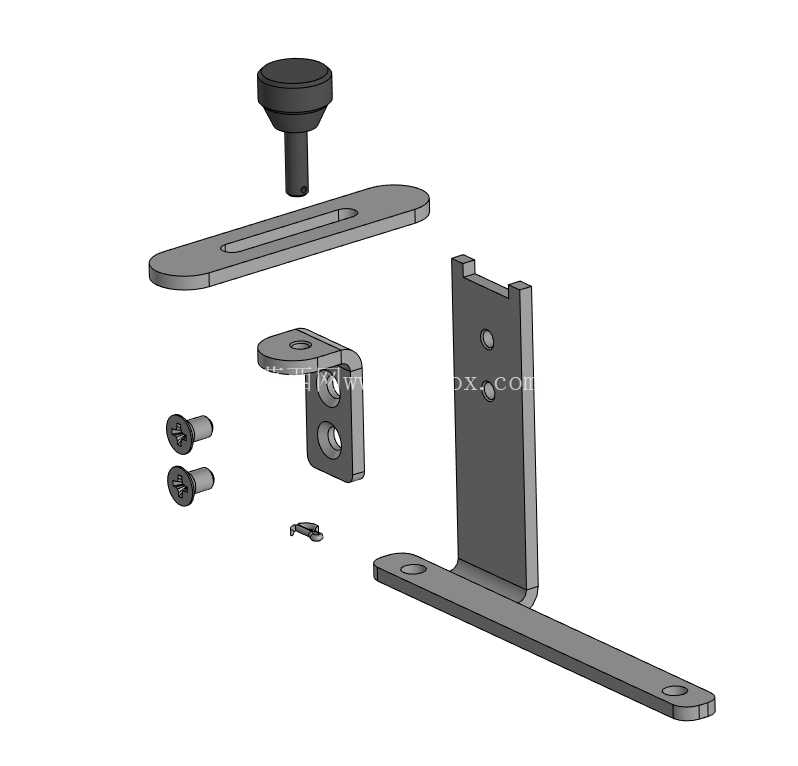

　　设计层面上，主体采用等厚度钣金折弯成型的L型结构，垂直段和水平段的折弯处做了小圆角过渡，避免折弯处应力集中导致长期受载后出现开裂变形。水平承载臂上开有长圆形的调节腰孔，安装时可以根据被支撑部件的实际安装孔位微调前后位置，不用严格对准预制孔位，降低现场安装的对位精度要求；垂直安装段同样预留了两个沉头安装孔，沉头结构可以让固定螺丝的头部完全埋入板件表面，不会突出平面干涉被支撑部件的贴装。顶部的调节旋钮组件采用偏心压合结构，旋钮下方连接的压块可以在旋钮旋转时向下压紧，配合腰孔的间隙，能快速完成被支撑部件的位置锁定，不需要额外借助扳手拧动多组螺丝，单人就能完成部件的位置调整和固定，适配需要频繁微调安装位置的调试场景。

　　从安装边界来看，垂直安装面的两个固定孔中心距适配常规的工业铝型材、方管立柱的孔位标准，不需要额外在基体上打定制孔位，直接用标准内六角螺丝就能完成托架本身的固定；水平臂的伸出长度控制在合理范围内，保证在挂载额定重量的阀类部件时，折弯处的挠度在允许范围内，不会出现臂端下弯的情况，整体厚度选择兼顾了结构强度和材料成本，不会因为过厚导致整体重量过大、材料浪费，也不会因为过薄导致受载后变形。侧面的小型固定块采用两颗十字螺丝锁紧在垂直立板上，这个结构可以作为辅助限位点，当被支撑部件需要额外的侧向固定时，可以通过这个固定块上的螺纹孔加装限位螺钉，防止部件在振动环境下出现横向滑移，不需要额外焊接或者打孔改造托架主体。

　　实际选型使用时，需要注意它的承载上限和水平臂伸出长度的匹配关系，当挂载部件重量接近额定载荷时，建议在水平臂的远端下方加装辅助支撑角码，进一步降低折弯处的长期应力；腰孔的调节行程覆盖了常规小型阀件的安装孔位偏差范围，现场安装时可以先把托架固定在垂直基体上，再通过腰孔调整部件的前后位置，位置确认后再拧紧顶部的压合旋钮，最后锁紧部件自身的固定螺丝，整个安装流程不需要复杂的工装，普通装配工人就能完成。另外，托架的所有边缘都做了倒角去毛刺处理，不会在安装维护过程中划伤操作人员的手套或者手部，压合旋钮的表面做了滚花处理，即使手上沾有少量油污也能顺利拧动，不需要借助额外工具就能完成锁紧操作，这类细节设计都是从一线装配的实际需求出发，避免了很多标准支架只考虑强度不考虑操作便利性的问题。在管路系统的应用中，这类托架还能隔断一部分管路传递到基体的振动，因为压合位置的接触面上可以预留薄橡胶垫的安装空间，通过橡胶垫吸收阀件工作时产生的微小振动，避免振动直接传递到安装立柱上产生共振噪音，这也是很多直装式固定座不具备的适配特性。
