椭圆形塑料密封玻璃盖三维设计作品

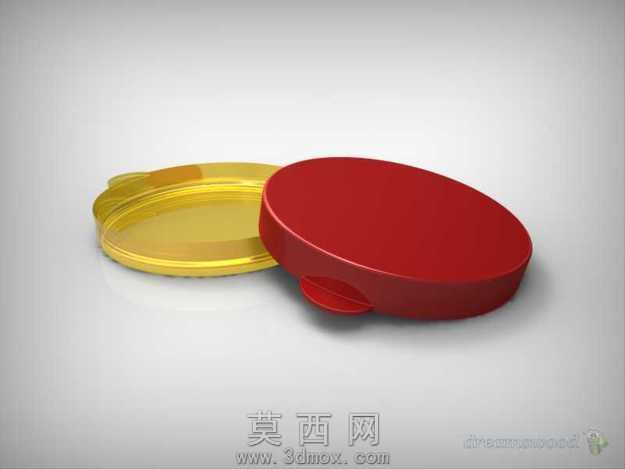

本作品为椭圆形塑料玻璃盖三维建模设计，整体采用SolidWorks软件完成全参数化建模流程，建模初期先通过草图绘制精准的椭圆轮廓基准，以长轴短轴的尺寸约束确定盖体的整体外轮廓边界，后续通过薄壁拉伸特征生成盖体的主体侧壁结构，侧壁厚度均匀控制在1.2mm，兼顾日常使用的结构强度与塑料注塑成型的工艺要求，避免壁厚不均导致的注塑缩痕缺陷。盖体边缘设计有微小的外翻卡扣结构，该结构通过扫描特征完成建模，能够与配套容器口实现过盈配合，保证盖合后的密封性能，防止容器内液体洒漏或内容物受潮。盖体内侧设计有一圈深度0.8mm的限位凹槽，可适配配套容器的口沿凸起，进一步提升盖合后的定位精度与贴合度，避免盖体出现横向滑移错位。材质渲染阶段，盖体主体采用半透明橄榄绿塑料材质，调整材质的粗糙度参数为0.15、反射率为0.3，还原食品级PP塑料的温润哑光质感，同时在材质中添加极细微的颗粒纹理，模拟真实塑料注塑件的表面细微质感，避免渲染效果过于光滑失真。盖体底部接触平面添加了轻微的圆角过渡，所有棱边均做了R0.3的圆角处理，既符合塑料制品的脱模工艺要求，也能避免使用过程中锐边划伤使用者。渲染阶段采用工作室三点布光方案，主光源从左上方45度角投射，提供主要照明与阴影，辅助光源从右侧补光弱化暗部死黑，顶光勾勒盖体的顶部轮廓边缘，地面添加微弱的反射效果，还原盖体放置在光滑台面的真实视觉效果。设计过程中充分考虑了日用塑料制品的量产可行性，所有拔模角度统一设置为1.5度，确保注塑生产时能够顺利脱模，无倒扣结构无法出模的问题，整体结构简洁实用，适配日常储物容器、餐盒等产品的配套使用需求，建模过程中所有特征均保留参数化历史记录，可根据实际配套容器的尺寸快速调整长轴、短轴、高度、壁厚等参数，快速生成不同规格的同类型盖体模型，大幅提升同系列产品的设计效率。
