菲舍尔FAZ二12-10锚定螺栓三维建模作品

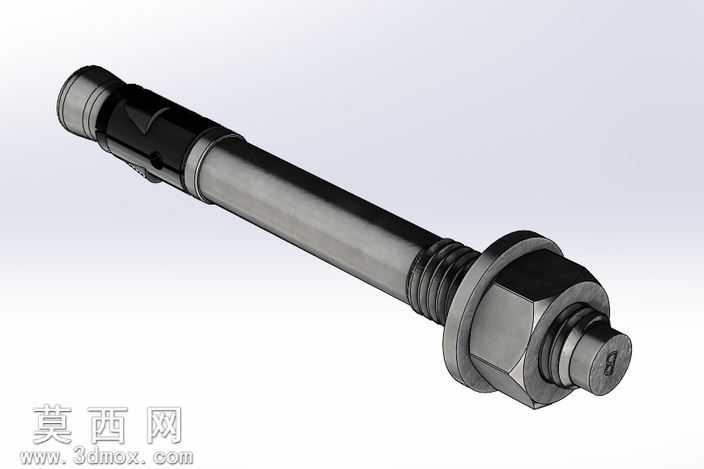

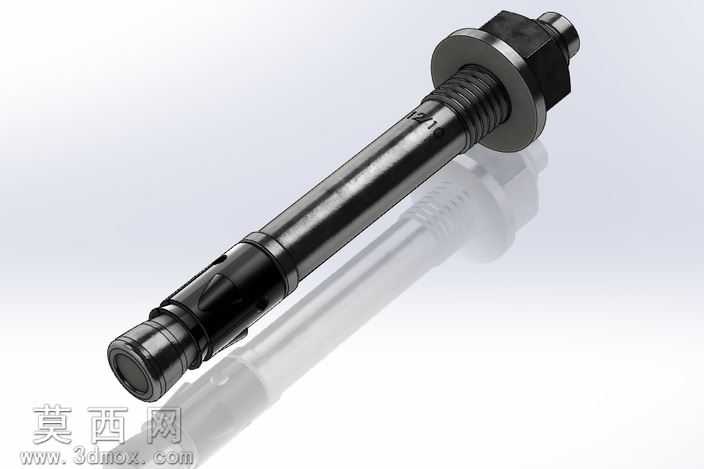

本作品为菲舍尔FAZ二12-10型推过安装式锚定螺栓的高精度三维建模成果，建模过程严格遵循该型号锚栓的实际生产尺寸与装配逻辑，完整还原了产品的全部结构细节。建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路，首先分别构建螺栓杆体、六角锁紧螺母、一体式承压垫片、膨胀夹套、端部限位结构等独立零件：针对杆体部分，通过旋转凸台命令生成基础杆身轮廓，精准绘制杆身的阶梯变径结构、端部螺纹段的牙型轮廓，采用螺旋线扫描切除方式生成标准公制螺纹，还原杆身表面的型号标识刻印细节，保证杆体各段长度、直径公差与实物一致；针对六角螺母，通过拉伸凸台生成六角外形后切除内螺纹，匹配杆体端部螺纹规格，还原螺母的倒角与接触面平整度；针对承压垫片，绘制环形截面后拉伸成型，还原垫片与螺母、膨胀夹套的贴合面结构；针对核心的膨胀夹套部分，通过多步拉伸、切除命令构建开缝式夹套结构，精准还原夹套的开槽角度、壁厚变化以及与杆体锥面的配合锥度，保证夹套在受力膨胀时的结构逻辑与实物完全匹配。材质与渲染阶段，针对不同零件匹配对应工业材质：螺栓杆体、螺母、夹套采用高强度碳钢材质，调整金属材质的粗糙度、反射率参数，还原镀锌处理后的哑光金属质感，表现金属表面细微的加工纹理与镀层光泽；承压垫片根据实际产品配置匹配对应的金属或复合垫片材质，区分不同部件的材质视觉差异。渲染阶段搭建简洁的影棚展示环境，采用三点布光方案，主光提供主要照明突出螺栓的金属轮廓与结构层次，辅光消除暗部死黑表现细节，轮廓光勾勒产品边缘提升立体感，最终渲染图清晰展现锚栓的整体外形与各部件装配关系，同时通过半透明反射效果辅助呈现产品的结构纵深。设计过程中重点还原该型号锚栓推过安装的结构特性，保证各活动部件的配合间隙符合实际装配要求，可直接用于产品展示、安装演示、施工方案模拟等场景，模型的结构精度满足工程级使用需求，完整复现了这款重型锚定螺栓的工业设计细节与机械结构特点。
