工业传动用精密滚子链链节结构设计

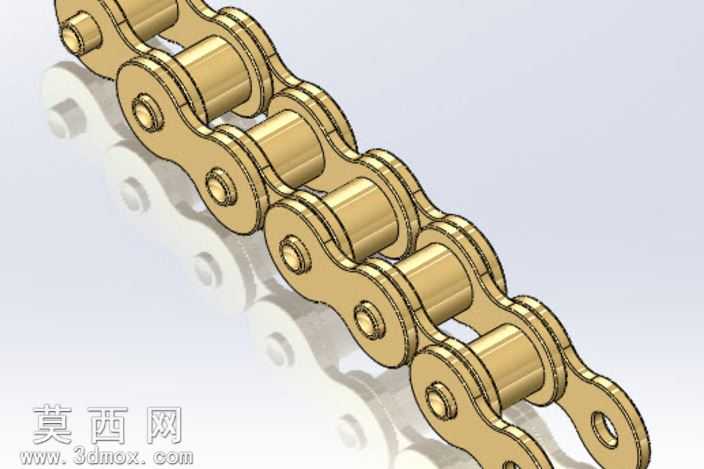

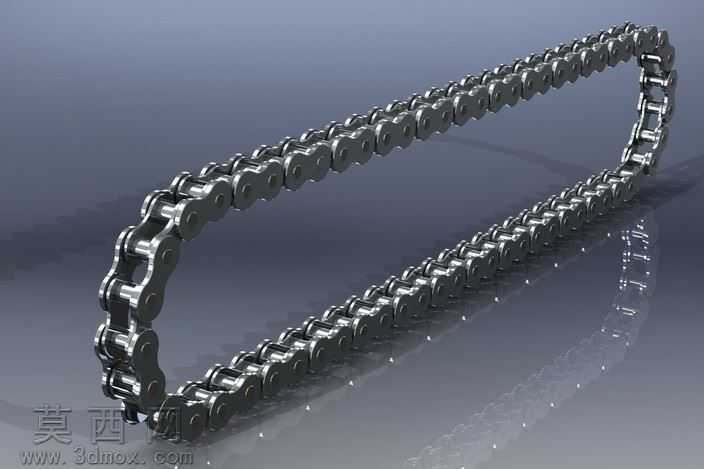

本作品为工业传动场景使用的精密滚子链单组链节三维建模成果，建模过程严格遵循机械设计手册中滚子链的标准尺寸规范，在三维软件中先完成各组成零件的独立建模，再按照实际装配约束完成整体组合。首先针对外链板、内链板进行轮廓绘制，通过拉伸特征生成板件基础实体，对链板两端的销轴孔进行精准定位，同时对链板边缘做符合工业设计标准的圆角处理，避免应力集中问题，提升零件的结构合理性。随后完成销轴、套筒、滚子三个核心回转零件的建模，销轴采用圆柱特征生成，保证同轴度公差符合传动要求；套筒与销轴采用间隙配合设计，建模时预留合理的装配间隙，确保链节转动灵活无卡滞；滚子作为与链轮啮合的直接接触零件，外圆面做光滑处理，建模时保证圆柱度精度，减少啮合过程中的磨损。材质设置上，整体零件赋予金属黄铜材质效果，在渲染阶段调整金属粗糙度、反射率参数，还原金属零件的真实质感，同时添加半透明的虚影效果展示链节的连续拼接状态，直观呈现链条的延伸形态。结构设计上完全还原标准滚子链的铰接结构，内链板与套筒过盈配合、外链板与销轴过盈配合的装配关系在建模中通过配合约束完全体现，滚子可绕套筒自由转动，相邻链节可通过销轴实现相对转动，满足链条绕链轮弯曲传动的功能需求。设计思路围绕实际工程应用展开，该链节可通过重复阵列拼接形成任意长度的完整传动链条，可直接用于传动机构的装配仿真、运动模拟，也可作为非标设备设计中传动系统的参考模型，建模过程中省略了非必要的工艺细节，保留核心传动结构特征，既保证模型的结构准确性，也控制了模型的文件体量，方便在各类装配场景中调用。渲染阶段采用柔和的工业产品展示光源，突出金属零件的轮廓层次与结构细节，清晰展示各零件的装配位置与配合关系，让观看者可以直观理解滚子链的传动原理与结构组成。
