潜水式七功能LED拖车尾灯总成

　　这款方形组合尾灯主要面向拖挂房车、平板拖车、农用挂车、船用拖架以及小型工程拖斗的尾部照明与信号提示场景，属于挂车后围上的安全外饰件。实际装车时，灯具通常左右对称布置在车尾两侧，部分单灯方案也会通过内部灯区分区同时承担多类信号输出，满足拖挂车辆在道路行驶、倒车、临时停靠以及涉水转运过程中的灯光警示需求。

　　从功能分区来看，该灯具内部集成了停车灯、转向信号灯、行车尾灯、后反射器、侧标志灯、侧反射器以及牌照灯照明区域，共配置十四颗LED发光单元，不需要额外在灯壳外拼接独立反射镜。牌照照明区通过灯体内置反射面完成光线导向，光线经过红色透镜与白色透罩分区后输出对应光色，后方车辆可在较远位置识别拖挂车的宽度边界、转向意图与制动状态。侧部发光与反射区域则用于弥补挂车正侧方的视线盲区，在夜间路口并线、低速绕行或码头堆场挪车时，侧面人员与相邻车道能够清晰感知车辆外轮廓。

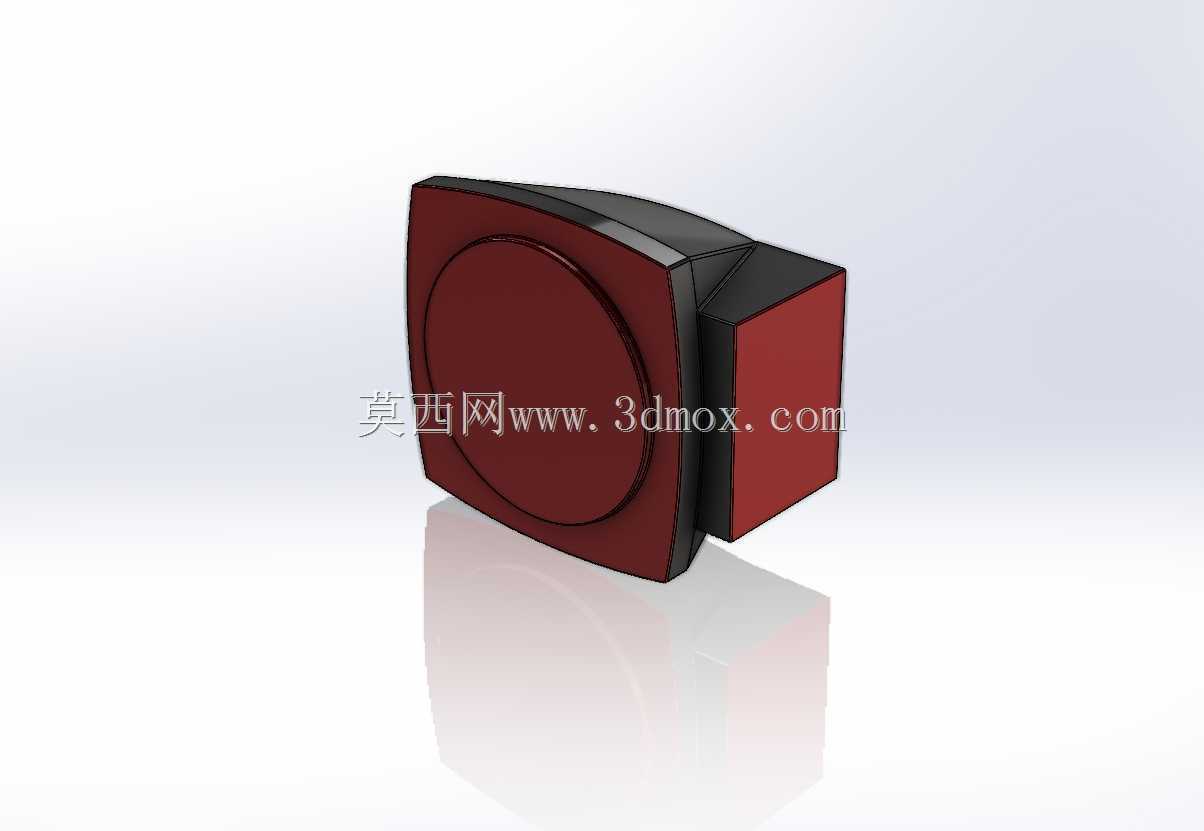

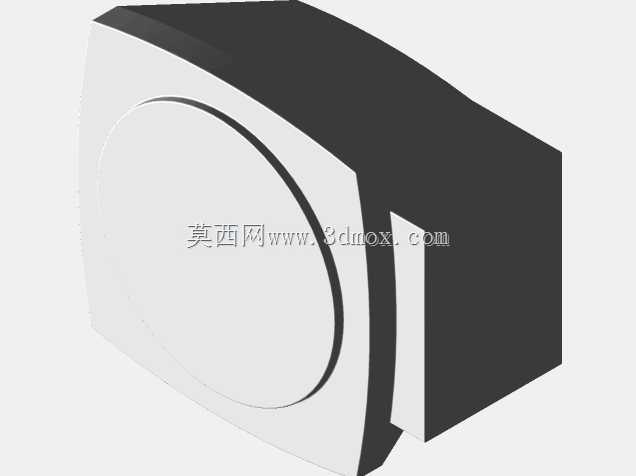

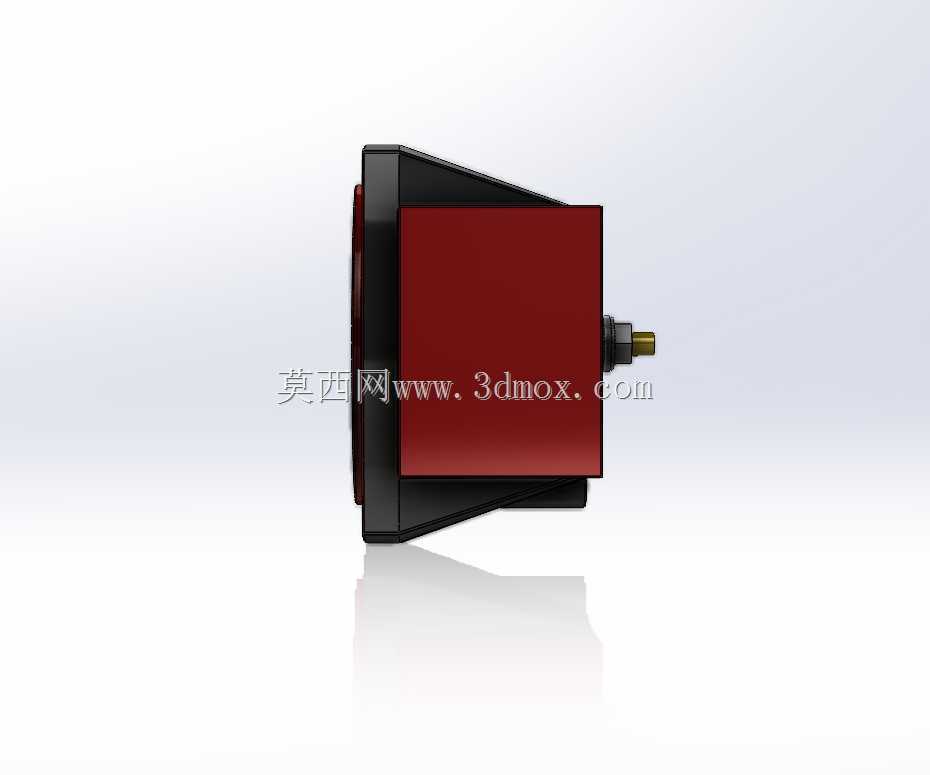

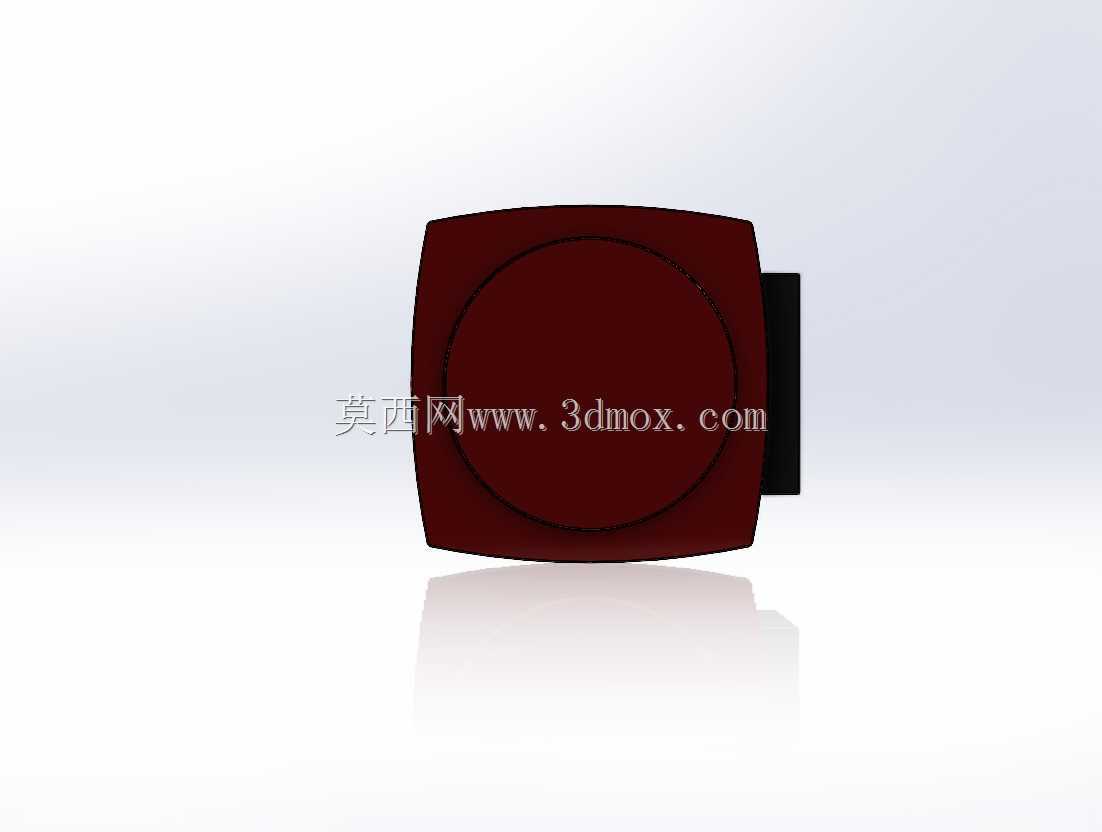

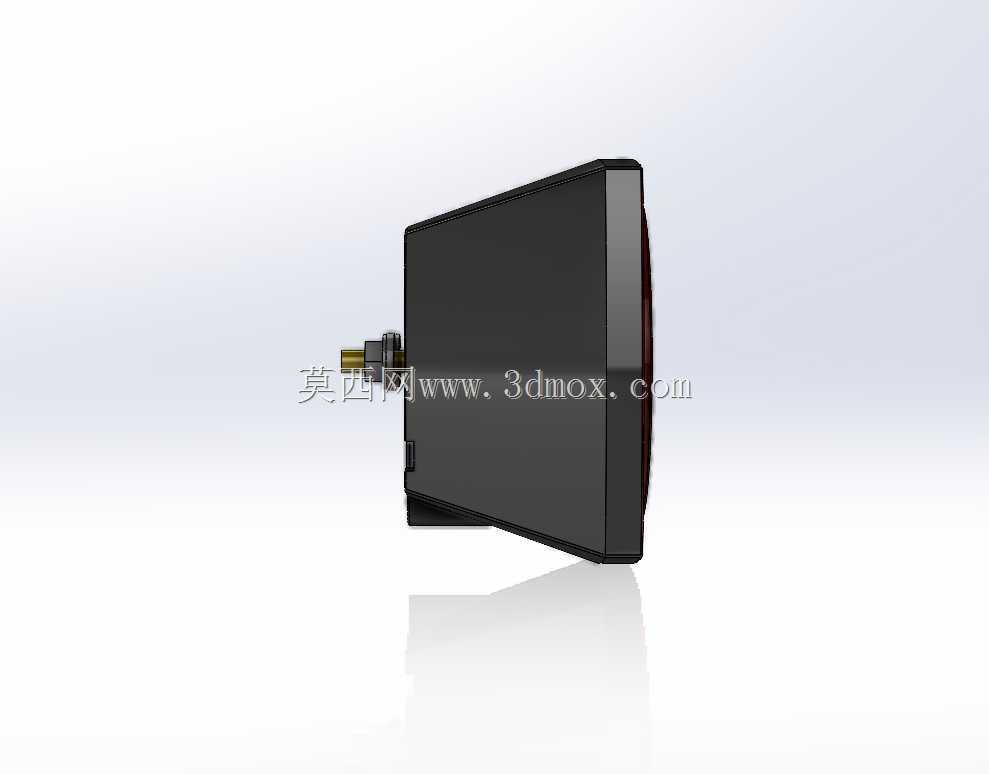

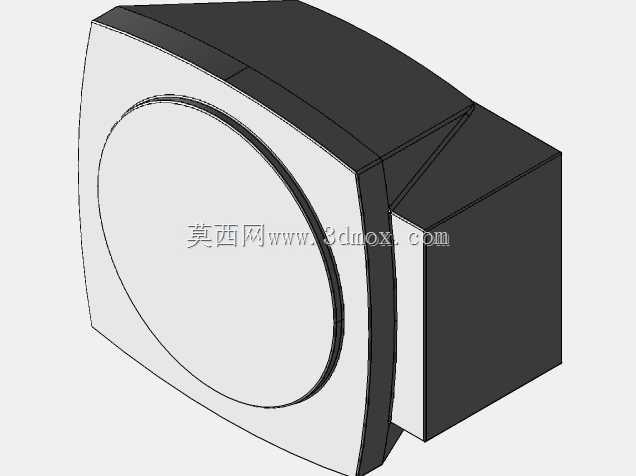

　　结构设计上，灯体外壳采用模压塑料成型，外形以近似方形的主体段加侧向延伸段构成，正面红色透镜面积较大，侧方保留独立透光面，便于同时覆盖车尾后方与侧后方观察角度。灯壳与透镜之间按密封灯具思路处理，电路板采用表面贴装方式布置，LED焊点与走线区域被封闭在灯腔内部，整体可承受短时浸没工况，这也是潜水式尾灯与普通挂车灯的核心差异。拖挂车在船坡道下水、雨天积水路面行驶、高压水枪冲洗底盘时，灯腔内部不易因冷热呼吸作用吸入水汽，能够减少灯面起雾、引脚腐蚀和反射面失光等常见故障。

　　散热与耐振方面，LED相比传统白炽灯具有更低的工作热负荷，电路板贴装结构也避免了灯丝在冲击振动下断裂的问题。拖挂车辆行驶时板簧跳动、车架扭转和后门启闭都会向灯具传递持续振动，该灯通过塑料壳体缓冲、灯板固定以及透镜压合结构，将发光元件与安装基体之间的应力分散，适合在砂石路、田间路和港口短途转运场景中长期使用。红光区域采用耐候透镜材料，白色LED外部配合红色透镜形成制动与示宽光色，透罩材料兼顾透光率与抗石击能力，长期紫外线照射后仍能保持基本光形。

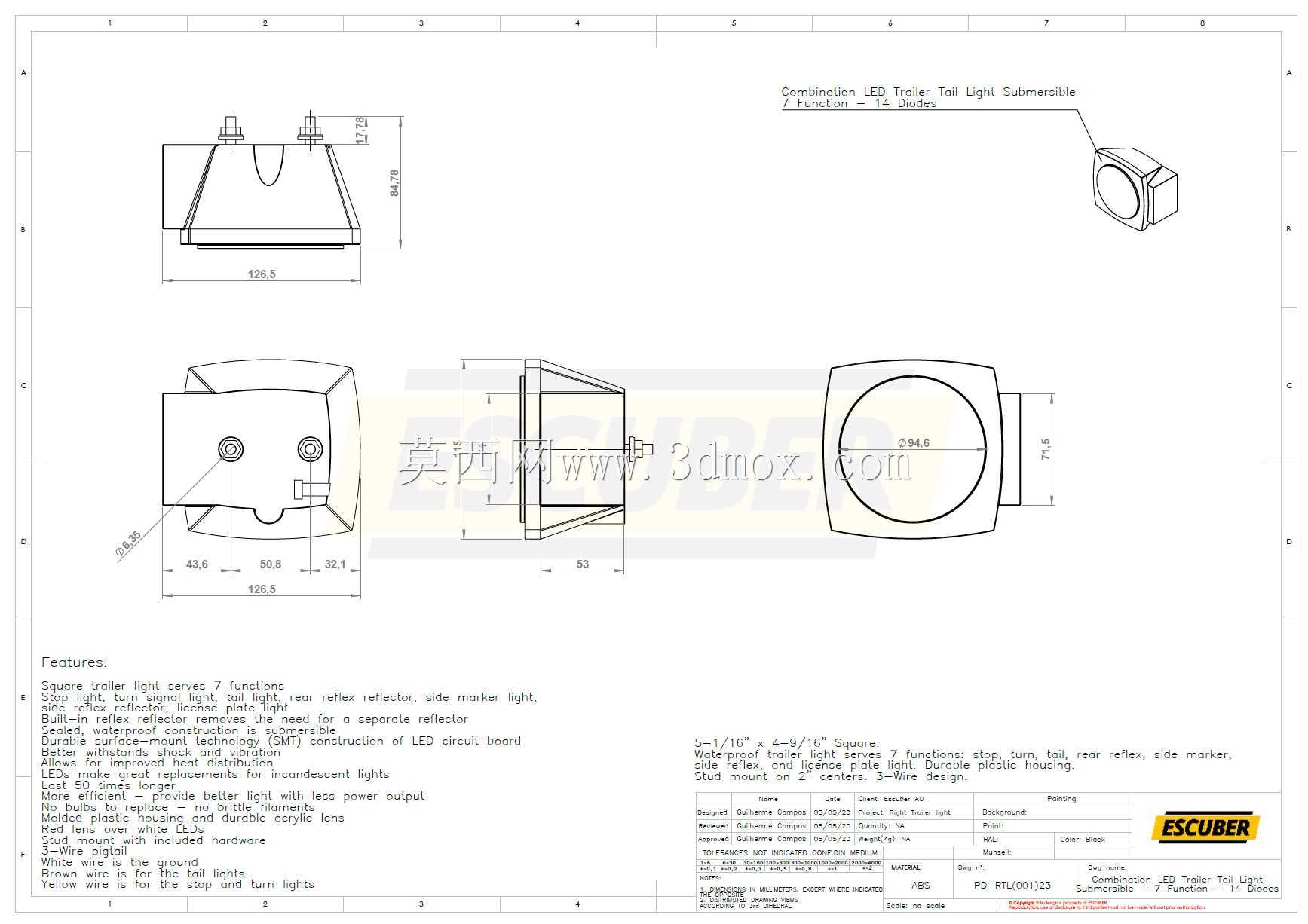

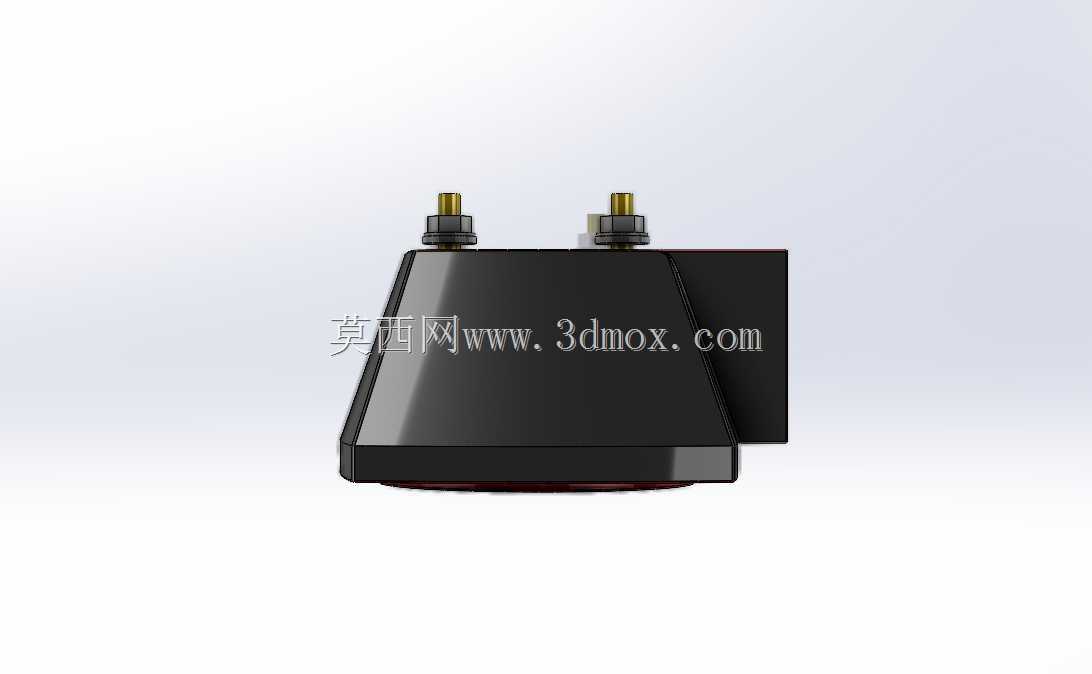

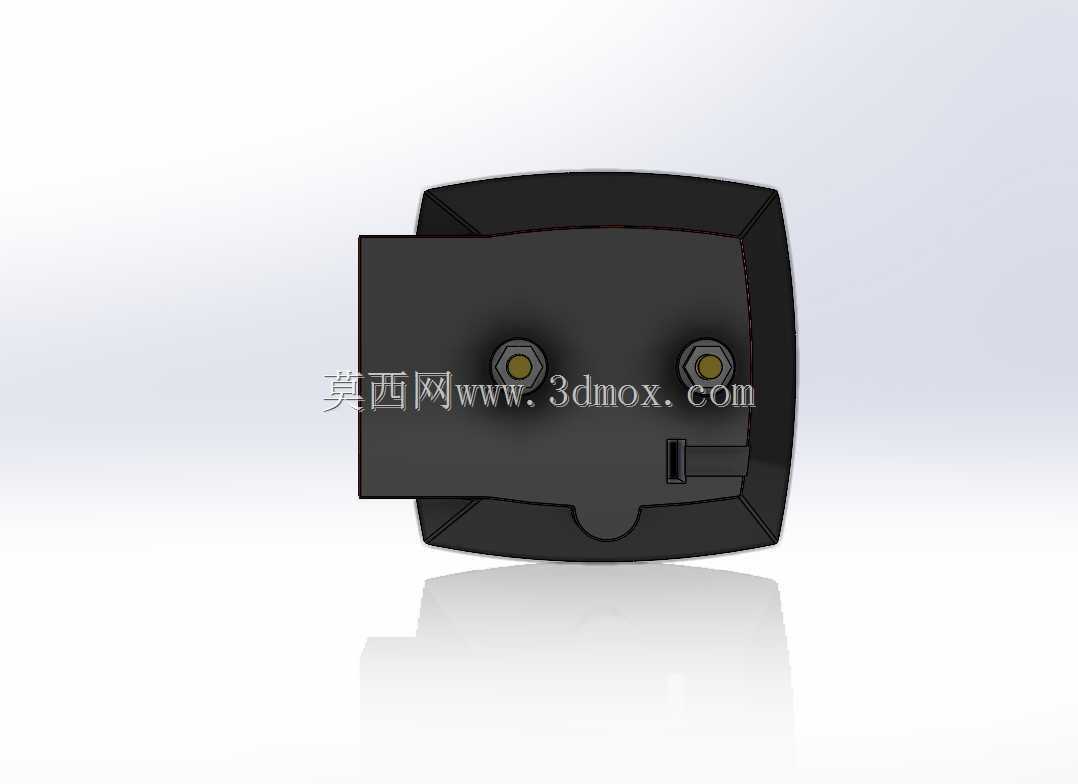

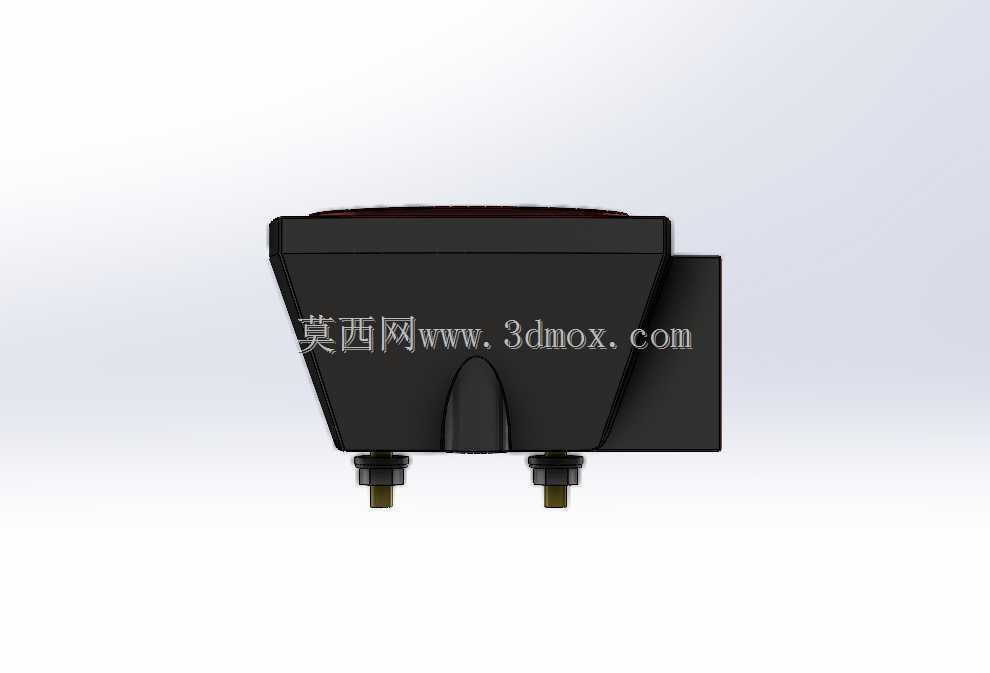

　　安装边界方面，灯具背部预留与车架或尾灯支架连接的固定结构，配套双头支架可将灯体夹持在挂车尾部横梁、竖梁或专用灯架上，设计人员在三维布置时需要同时核对灯体厚度、侧向突出量以及线束出线方向。灯体后方应保留足够的接线与维护空间，避免尾门铰链、牌照板、防撞梁和后保险杠遮挡发光面。接线端通常以接地棕色线作为公共回路，黄色线用于停车灯与转向灯信号，布线时需与挂车底盘线束的护套、熔断器和接插件匹配，并在车架穿孔处增加橡胶护圈，防止磨破绝缘层。

　　在整车建模阶段，该尾灯可作为挂车后围装配中的独立灯具子件使用。结构工程师需要根据车尾宽度确定左右灯间距，校核灯面离地高度、侧标志光区可见角度以及牌照照明覆盖范围；电气工程师则依据LED负载电流核算闪光继电器与线束线径。由于灯具同时承担多种信号功能，装配时还要区分左右灯的转向逻辑，避免转向频率异常或制动、示宽功能混接。对于需要频繁涉水的船用拖车，安装面可增加密封垫并将线束接插件布置在高于涉水线的位置，使灯具本身的防水能力与整车线束防护形成完整闭环。
