树莓派防护外壳搭配四十毫米散热风扇

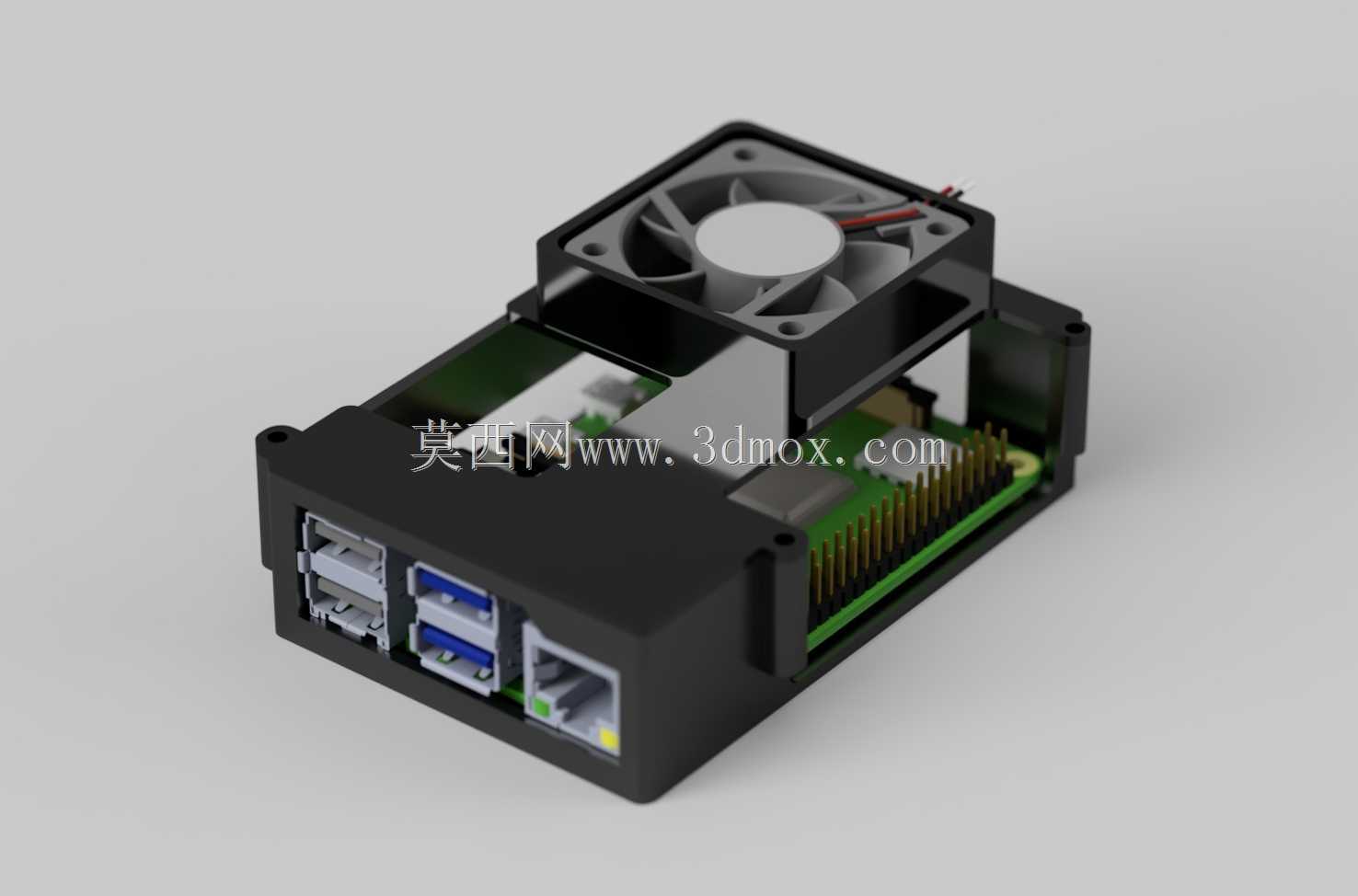

　　这套结构围绕单板计算机在长期通电运行中的防护与散热需求展开，主体由黑色包覆壳体、顶部40毫米轴流风扇安装位以及板载接口避让区域组成，适用于工业控制柜、实验台架、教学演示装置、小型边缘计算节点和嵌入式检测终端等场景。单板计算机裸露放置时，排针、网口、USB接口和电源接口容易受到触碰、灰尘、短线搭接以及轻微碰撞影响，尤其在设备密集的柜内环境中，线束拉扯和金属碎屑都可能造成接口松动或电路板损伤。外壳将主板四周及底部承托起来，保留必要的通风路径，同时让外部接线能够从对应端口直接插入，减少后期装配时反复对位的麻烦。

　　从实际使用角度看，树莓派在持续视频处理、数据采集、网关通信或高负载运算时，主控芯片、内存芯片和供电区域会产生稳定热流。仅靠电路板自然散热，在密闭机柜、夏季车间或者堆叠安装条件下温度容易抬升，进而导致降频、运行不稳定甚至重启。顶部风扇位采用常见40毫米风扇安装边界，风扇横置于壳体上方，气流可以向下穿过板卡主要发热区域，再由壳体侧面和端口周边的空隙排出，形成比较直接的强迫对流路径。风扇接线预留了走线空间，避免线材压在芯片、排针或风扇叶片上，也方便根据噪声、风量和供电条件选择不同转速的风扇。

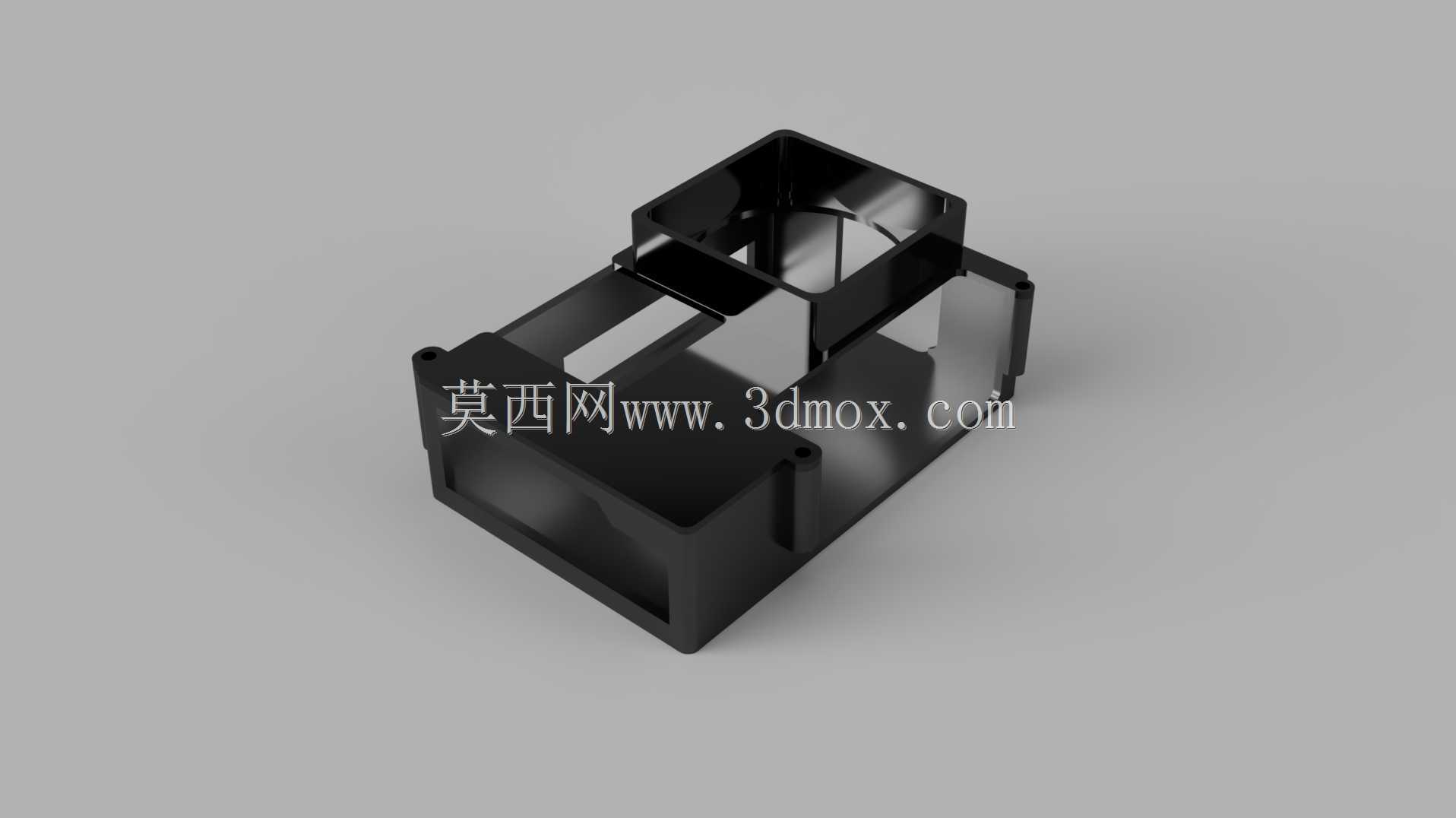

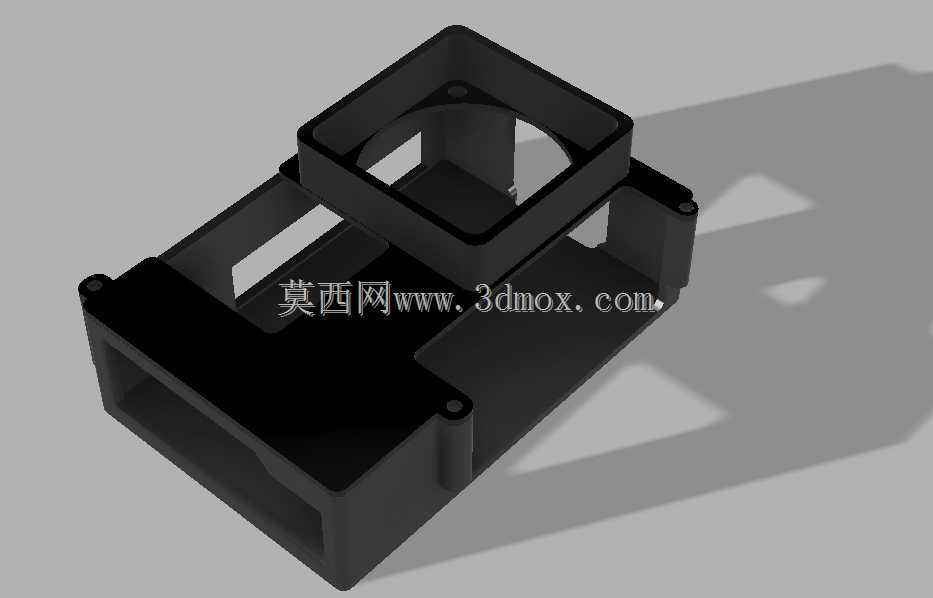

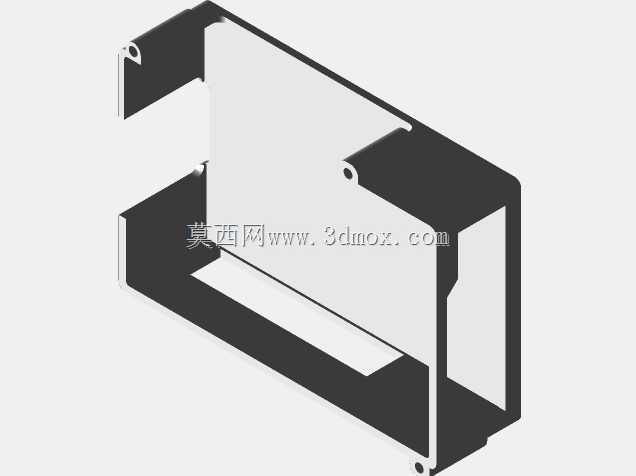

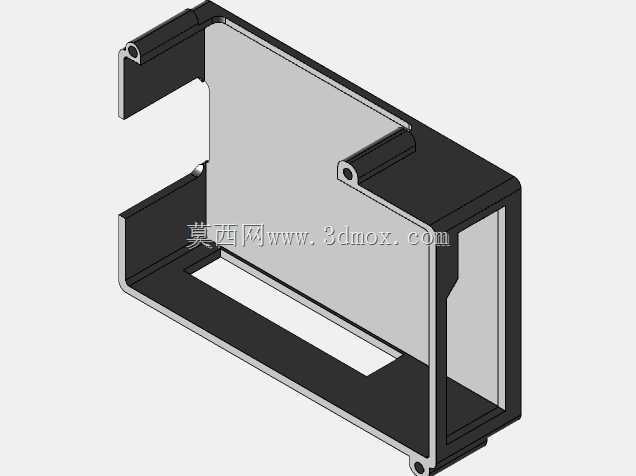

　　壳体外形以矩形盒体为基础，边角做了适合打印和注塑成型的过渡处理，整体没有复杂曲面，结构重心低，放置在桌面或导轨附近时比较稳。前部开口对应多个USB接口、以太网口和电源相关端口，开口位置按照接口插拔高度和插头外壳尺寸留出余量，既不能过大导致防护性下降，也不能过小造成标准插头无法完全插入。侧面与顶部的关系经过协调，风扇框架嵌入后不会与板上较高元件发生干涉，壳体壁厚在保证刚性的同时控制材料占用，底部承托面与电路板之间保留少量间隙，可减少板面直接贴壳带来的热积聚，也能避免焊盘、焊点与壳体摩擦。

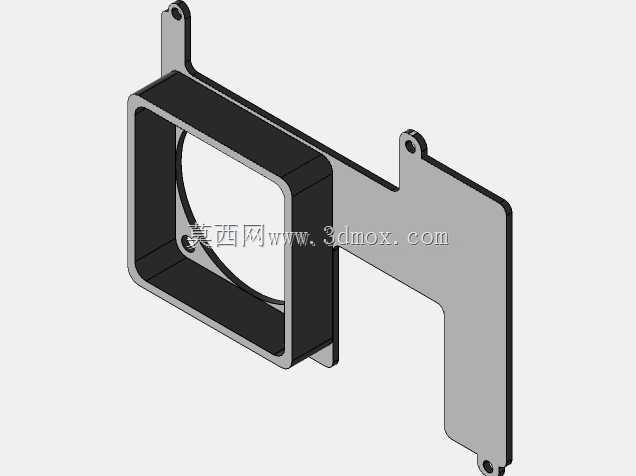

　　设计思路上，这套结构并不追求完全密封，而是在单板计算机常见的开放应用环境中取得防护、散热和可维护性的平衡。外壳需要让用户不拆卸主体结构就能观察接线状态、插拔常规线缆；当需要更换TF卡、接入排线或调试GPIO时，也可以通过上部装配关系快速露出板卡。顶部风扇并非简单叠加，而是与壳体形成统一风道：风扇外框由壳体限位，螺钉柱或卡扣位置对应40毫米风扇的标准孔距，安装后叶片与壳壁保持安全间隙，防止运转摩擦。风扇供电线可沿壳体内部边角引导，走线区域避开散热主通道，减少风阻，也让外观更整齐。

　　在安装边界方面，需要重点核对主板固定孔位、接口高度、排针方向以及风扇厚度。40毫米风扇的长宽尺寸决定了顶部安装区的最小平面范围，壳体在风扇四周设置支撑边框，使风扇受力不直接压在电路板元件上。主板下方支撑柱应对应板孔或安全空白区域，不能顶到贴片元件、测试点或背面焊点。前部网口和USB口的开口要考虑插头外壳宽度，多口并排时相邻插头之间可能互相干涉，因此开口边缘和壳体前壁厚度需要结合常用插头尺寸校核。对于需要引出GPIO的应用，壳体一侧或上部应保留排针访问空间；若现场不需要外接排针，也可利用壳体降低误碰概率。

　　结构建模时，可以把主板、接口、排针、风扇和典型插头作为装配参考，先确定端口开口与风扇中心，再反向建立壳体侧壁、底托、螺钉柱和卡扣。壁厚过渡处尽量保持均匀，柱位根部增加圆角或加强筋，避免拧紧风扇螺钉时出现应力集中。风道设计不宜只关注风扇尺寸，还要关注排气出路：如果壳体底部完全封闭、侧面又没有足够空隙，风扇送入的气流难以形成有效循环，散热收益会被削弱。适当在底部、侧壁或端口周围保留错落间隙，可以让冷空气进入、热空气排出，同时仍维持对板边和主要元件的防护。

　　这类外壳在工程现场常用于把开发板从临时试验状态转变为可长期放置的小型计算单元。它既可以单独固定在设备面板附近，也可以与支架、导轨安装件或防尘外罩配合使用。对结构设计人员来说，关键不是单纯画出一个盒子，而是把主板接口公差、风扇装配、气流方向、线缆弯曲半径、维护拆卸顺序和现场碰撞风险一起纳入三维装配中校核。完成后的结构应满足：板卡装入后无强制变形，风扇旋转无干涉，标准接头能顺利插拔，长期运行时热量不被壳体封闭，且日常清理和维护不需要复杂工具。
