适配专业航拍的可3D打印飞行载具结构

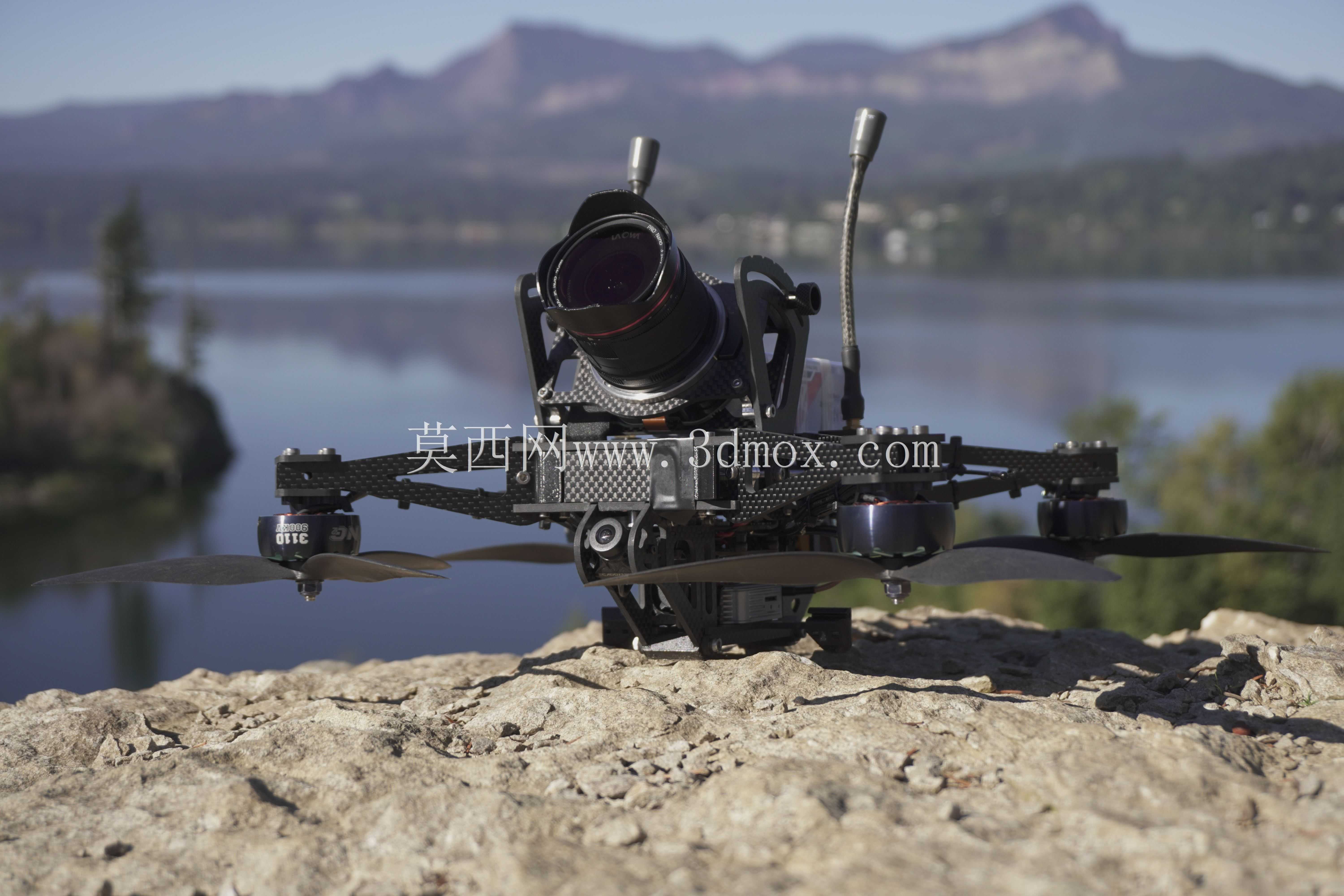

　　这套可通过3D打印制作的飞行载具结构，核心面向低空影视航拍、户外跟拍场景设计，区别于普通消费级航拍无人机的一体化注塑外壳结构，其采用碳纤维板材作为主承力框架，搭配3D打印的功能安装位结构件，兼顾结构强度与改装灵活性，能够适配专业微单相机、电影机等不同重量的拍摄载荷，满足从户外风光航拍、运动场景跟拍到影视花絮拍摄的多场景使用需求。从实际使用场景来看，这类载具常被用于山地、滨水等复杂户外环境的拍摄作业，对结构的抗振性能、载荷安装稳定性有较高要求，设计过程中首先对机架的重心分布做了前置优化，将相机安装位设置在机架重心正下方区域，避免飞行过程中载荷偏移带来的姿态控制偏差，同时在相机安装座处预留了减振球的安装卡位，

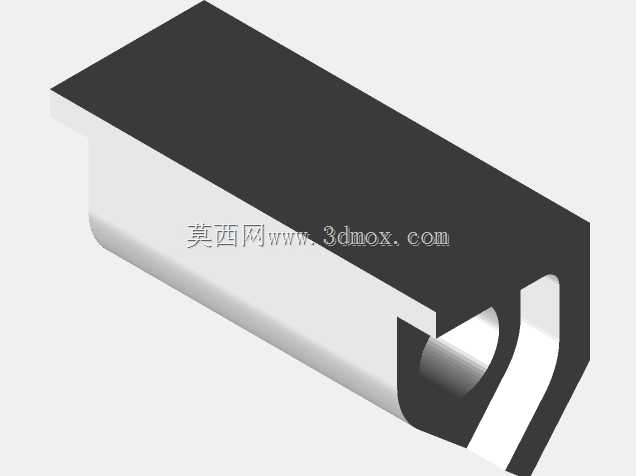

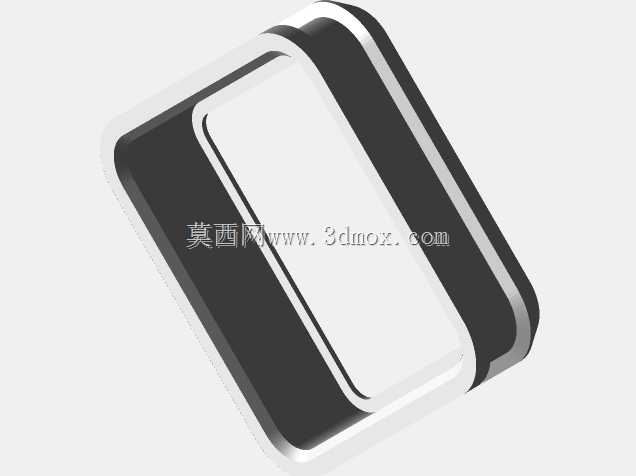

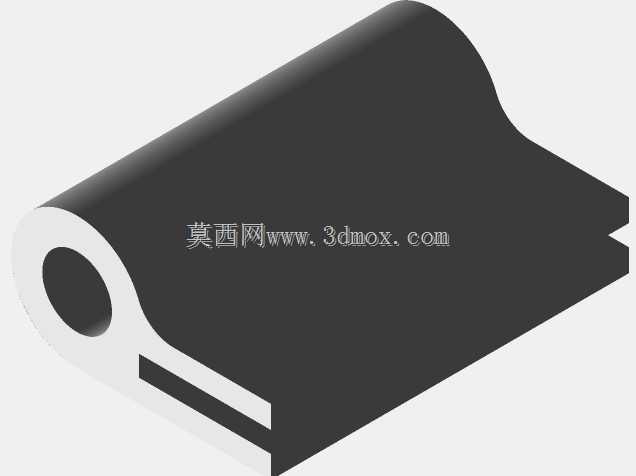

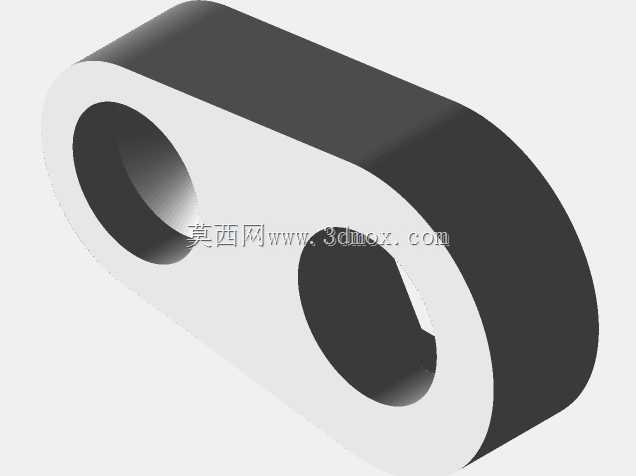

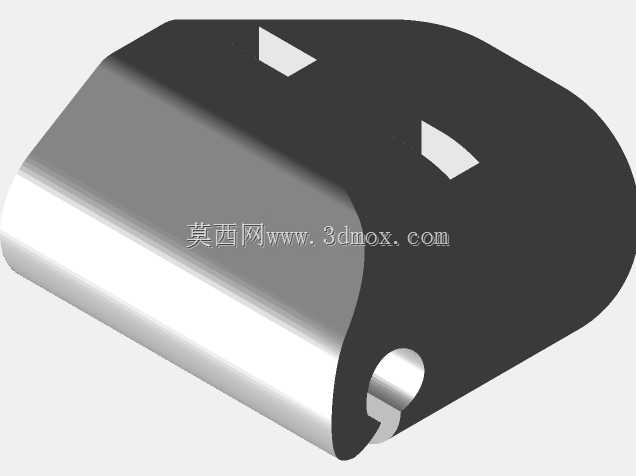

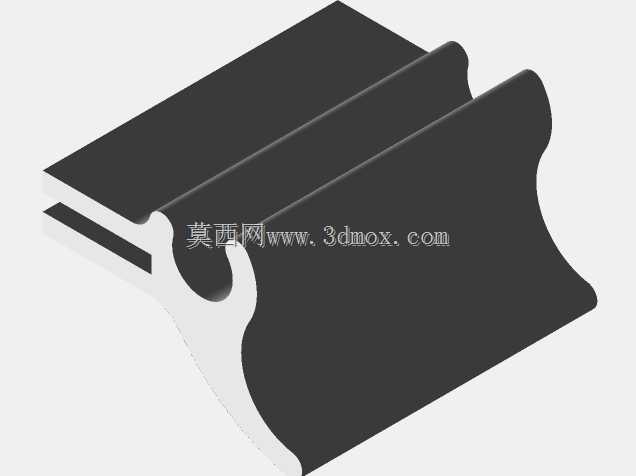

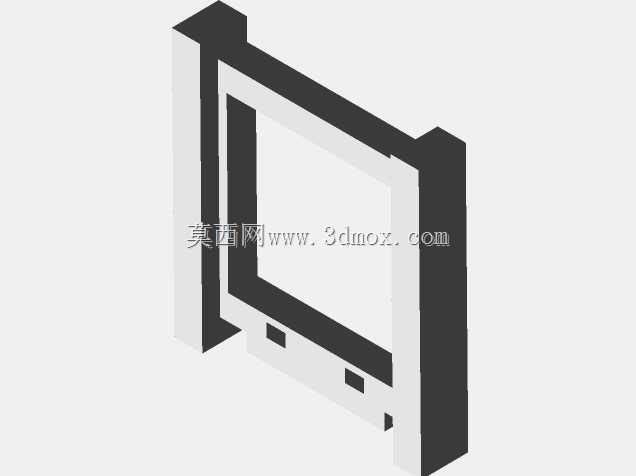

　　可通过不同硬度的减振球匹配不同重量的拍摄设备，过滤飞行过程中螺旋桨转动带来的高频振动，避免拍摄画面出现果冻效应。结构设计上，除了核心的碳纤维主框架、机臂部分采用成品碳板加工外，所有的功能安装座、按钮面板、着陆腿、边角防护结构都采用3D打印制作，这类非承力结构采用3D打印工艺，既可以降低整体加工成本，也能根据不同的设备改装需求快速调整结构尺寸，无需重新开模制作。其中着陆腿结构做了轻量化镂空设计，在保证降落冲击承载能力的前提下尽可能降低结构重量，边角防护结构突出于机臂电机座外侧，在发生擦碰、轻微炸机时能够首先吸收冲击能量，避免核心的电机、电调以及相机载荷直接受撞击损坏。按钮面板部分的结构做了薄壁设计，

　　打印制作时需要注意薄壁区域的桥接效果，提前确认切片软件中薄壁填充的路径规划，避免按钮安装位出现熔接断层导致按键卡滞，影响飞行过程中的功能操作。材质选择上，经常受摩擦、需要反复拆装的按钮、安装卡位结构，推荐使用韧性更好的TPU材质打印，这类材质具备一定的弹性，拆装过程中不容易发生脆断，同时按键的按压反馈手感更柔和；而着陆腿、边角防护这类需要承受一定冲击的结构，可选用刚性与韧性平衡的PETG材质打印，相比PLA材质其抗冲击性能更强，在低温户外环境下也不容易发生脆裂。安装边界方面，机架的机臂长度经过优化，搭配对应尺寸的螺旋桨时，桨叶转动范围不会遮挡相机的拍摄视角，同时预留了图传天线、GPS模块的安装立柱位置，

　　天线安装位高出机架上表面一定距离，避免碳纤维框架对无线信号产生屏蔽，影响飞行控制信号与图传信号的传输稳定性。相机安装位的可调范围覆盖主流微单相机搭配广角镜头的尺寸，可通过调整安装座的固定位置调整相机的重心前后位置，搭配不同长度的镜头时都能保证整机重心落在机架中心区域，降低飞控的姿态修正负担，提升飞行续航时间与飞行稳定性。整套结构的拼接公差经过适配，3D打印件与碳板之间采用定位槽加螺丝固定的连接方式，不需要额外做打磨修整就能完成装配，各个电子设备的走线槽都预留在结构内侧，既可以让整机外观更整洁，也能避免飞行过程中走线外露被气流吹动、或是被螺旋桨打到引发飞行事故。
