测地线球面穹顶空间桁架承力结构

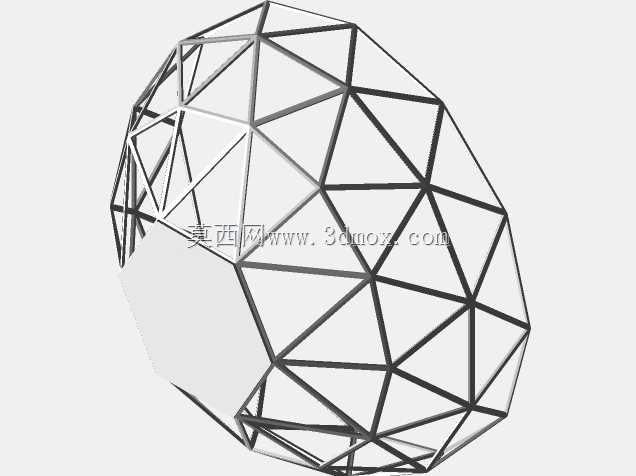

　　该结构以球面为基础包络面，采用测地线网格划分思路，将连续曲面拆解为大量短直杆件构成的空间三角网格。杆件沿球面测地方向排布，相邻杆件在节点处交汇，形成遍布整个穹顶表面的三角形单元。三角形单元在平面内具备天然几何稳定性，不会像四边形网格那样在面内发生剪切变形，大量三角单元拼接后，整体穹顶可把外部荷载沿杆件轴向快速分散传递至下部支撑边界，结构内力以轴力为主，杆件材料强度能够得到充分利用。

　　从实际工程使用场景来看，这类球面网架结构常应用于大跨度无内部立柱的覆盖场合，比如户外临时展馆穹顶、天文观测站球幕骨架、野外极地或地外探测基地的居住舱外部承力框架、大型储料仓球形顶盖、雷达天线罩支撑骨架等。在缺少大型吊装设备、运输条件受限的野外作业场景下，整球穹顶可以拆分为若干长度相近的直杆与标准化节点件，单根杆件尺寸小、重量轻，人工即可搬运，现场通过螺栓或快速锁扣完成拼接，不需要复杂的曲面弯制工序，装配难度远低于传统连续薄壳穹顶。

　　结构设计阶段首先确定目标球面的半径与开口边界：根据使用需求划定穹顶的覆盖跨度，球面半径通常取覆盖跨度的0.7到1.2倍，穹顶矢高则结合内部净空要求调整，若需要更高的内部使用空间可选取较大的矢跨比，若侧重降低风阻则可压低矢高。完成球面参数定义后，对球面做二十面体细分投影，先将正二十面体的每个三角面递归细分为更小的三角面，再把所有细分顶点投影到同一半径的球面上，由此得到分布均匀的球面节点坐标。相邻节点之间连接直杆，杆件长度随细分层级提升而趋于一致，细分层级越高，单根杆件越短，网格越密，曲面拟合精度越高，同时杆件总数与节点数量也会同步增加，设计时需要在结构刚度、零件数量、装配工作量之间做平衡。

　　杆件截面选型依据荷载工况确定：常规风雪荷载下的民用穹顶可选用薄壁圆管，圆管截面各向惯性矩相同，抗扭与抗压稳定性好，杆件两端做压扁钻孔或焊接连接耳板，与节点盘通过螺栓紧固；节点处可采用冲压成型的球形节点或多耳板盘式节点，保证多根不同方向的杆件交汇时传力顺畅，避免杆件端部出现附加弯矩。若应用于低压环境或温差极大的极端场景，杆件材料可选用低密度高强度的铝合金或复合材料，降低整体自重的同时抵消温度变形带来的附加内力。

　　安装边界方面，穹顶底部的一圈环向节点需要与下部基础圈梁固定，圈梁将所有底部支座的水平反力平衡抵消，避免穹顶在竖向荷载下出现底部向外张开的变形。穹顶表面可在桁架外侧覆盖轻质围护板材，围护件固定在杆件节点上，不参与主体承力，仅起到密封、遮风、保温的作用。由于网格杆件全部为直线构件，加工时只需按三维坐标导出的杆件长度清单统一切割，端部连接孔位可通过工装批量定位，零件互换性强，局部杆件受损时可单独拆卸替换，维护成本远低于整体式薄壳结构。
