宇航员重返太空舱结构三维设计模型

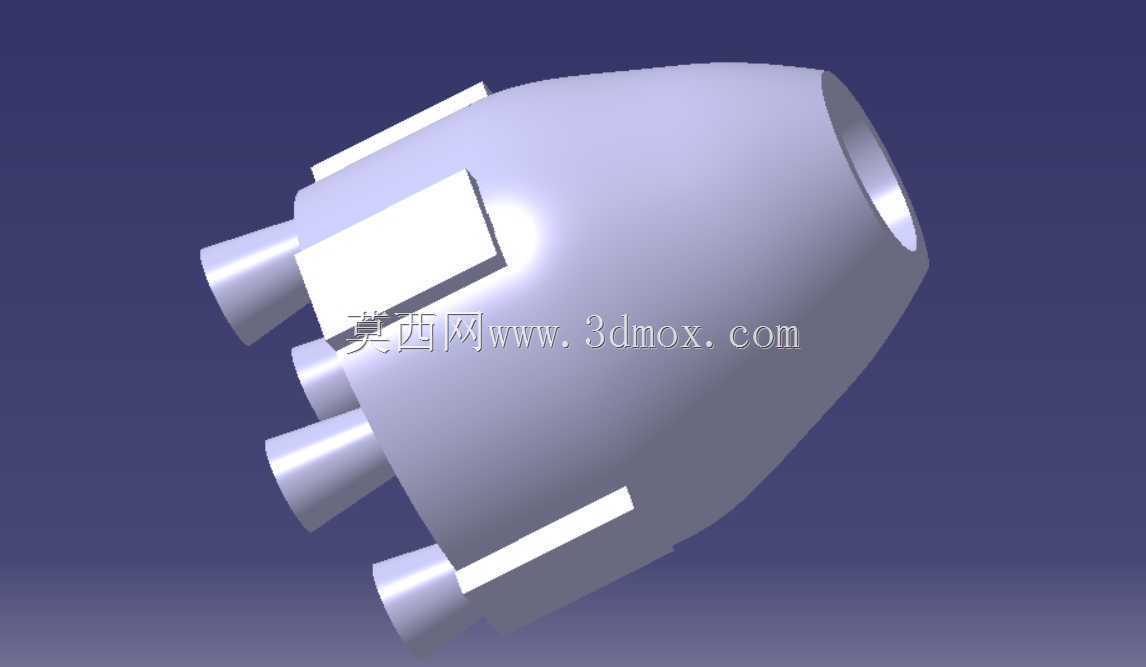

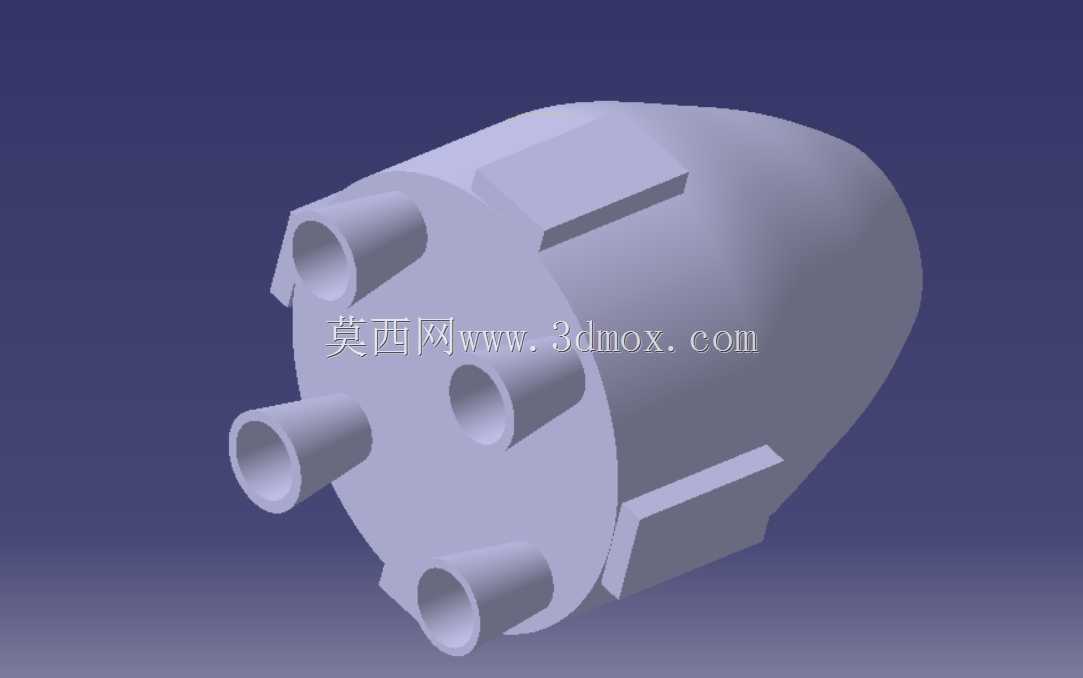

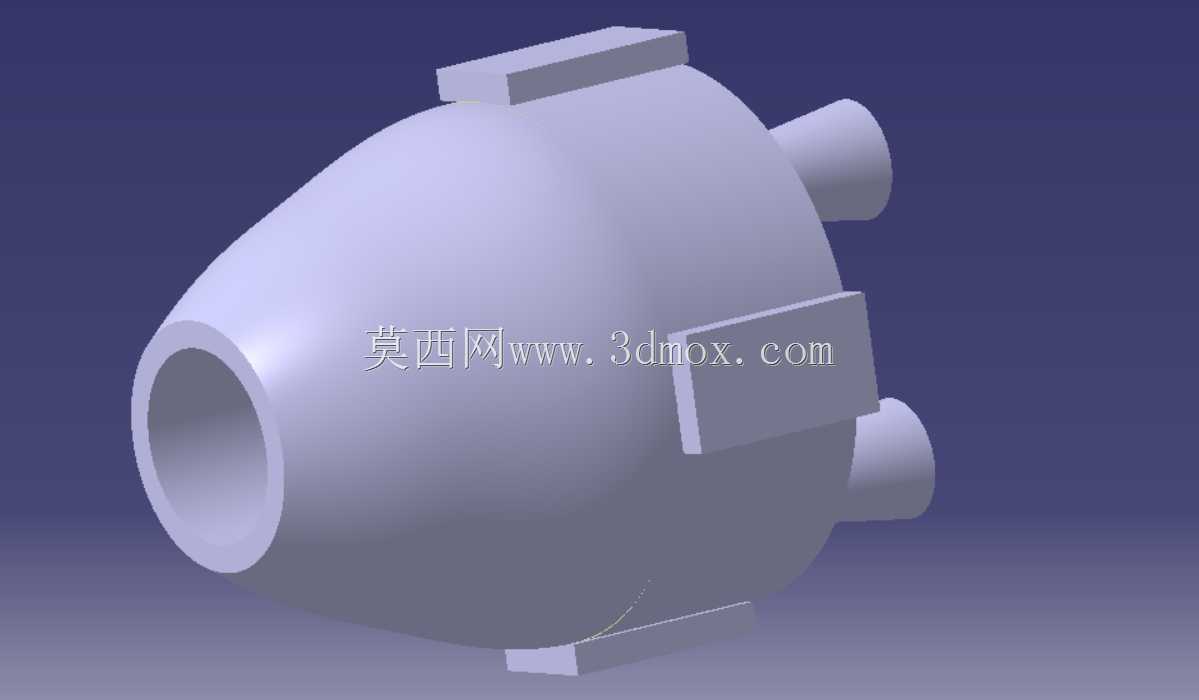

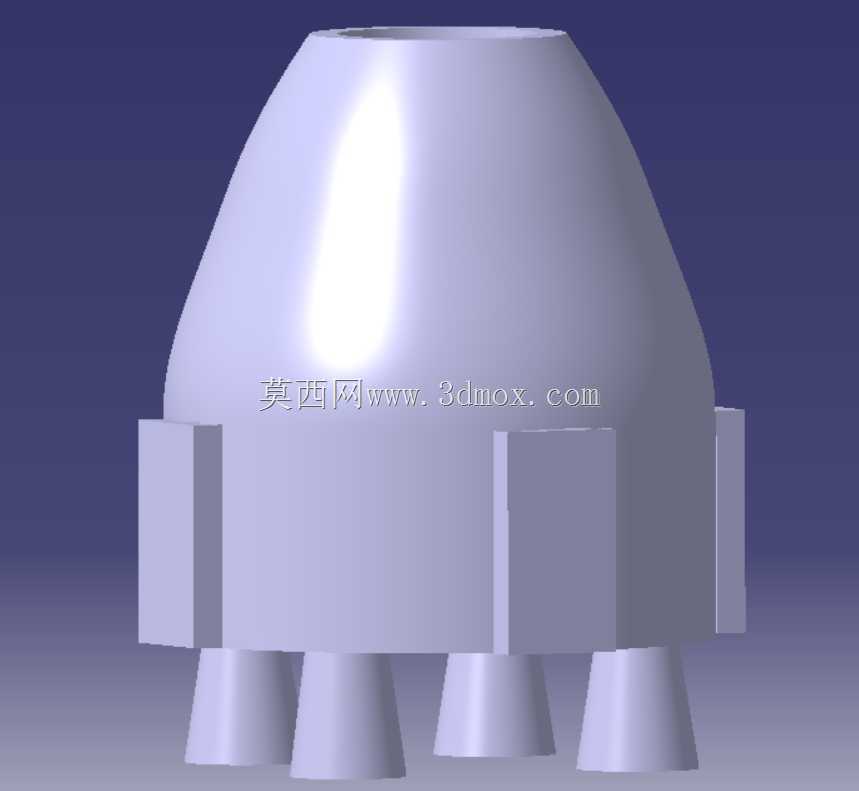

　　该舱体结构模型针对载人航天任务中宇航员重返在轨航天器的对接需求设计，核心应用场景覆盖近地轨道空间站人员往返接驳、深空探测任务乘员舱段对接、应急返回过程中舱体结构承载验证等领域，可作为航天结构设计阶段的方案验证载体，也可用于航天科普场景的结构展示教具。从实际用途来看，该舱体作为宇航员进出航天器的核心通道结构，需要同时满足对接过程的结构强度要求、舱内压力维持的密封边界要求、外部附属组件安装的接口预留要求，以及在轨运行阶段的气动外形减阻需求。模型呈现的主体舱段采用椭球回转体基础构型，这种构型的选择并非单纯追求外观流畅，而是经过多轮载荷迭代验证的结果：椭球形的曲面结构在承受舱内均布气压载荷时，应力分布相较圆柱形舱段更均匀，

　　能够在同等壁厚条件下降低结构应力集中系数，同时在返回阶段穿越大气层时，钝头体的曲面构型能够更好地引导激波脱离舱体表面，减少气动加热对舱壁的直接烧蚀影响。舱体前端设置的大直径开口为人员进出通道，开口边缘做了加厚翻边处理，翻边结构一方面用于安装对接密封胶圈的安装槽，另一方面能够补偿大开口对舱体整体结构刚度的削弱，避免对接过程中开口区域出现形变导致密封失效。舱体侧面分布的三个凸台结构分别对应不同的功能接口：顶部的矩形凸台为舱外观察窗的安装基座，凸台表面预留的平面能够保证观察窗玻璃与安装座的贴合度，降低密封失效风险；侧面上下分布的两个圆柱形凸台为舱体与外部管路、电缆的对接接口，其中上方接口用于舱内环境控制管路的连接，

　　下方接口用于测控电缆的穿舱连接，两个凸台的轴线均与舱体椭球曲面的法线方向重合，这种设计能够保证接口安装时的密封面受力均匀，避免侧向载荷导致密封件偏磨。舱体侧面设置的矩形安装凸台为舱外扶手、设备挂载的通用接口，凸台表面预留的安装孔位采用沉孔设计，能够保证安装后的紧固件不突出舱体表面，避免在轨运行阶段突出物诱发的气动扰动，同时也能减少空间碎片撞击紧固件导致的结构损伤风险。从安装边界来看，该舱体模型的整体包络尺寸适配现有载人飞船的对接机构标准接口，前端开口直径与现役对接环的通径保持一致，能够直接匹配现有对接机构的安装法兰孔位，无需额外设计转接结构；舱体尾部的连接端面预留了与返回舱推进舱段连接的螺栓孔位，孔位分布采用等节距圆周排布，能够保证连接过程中载荷均匀传递到相邻舱段的主承力结构上。设计过程中针对舱体的壁厚分布做了差异化处理：人员进出通道的开口区域、各凸台与主体舱段的连接区域壁厚比主体曲面区域厚30%，这些区域是结构应力集中的高发位置，加厚处理能够在控制整体重量的前提下提升局部结构强度；主体曲面区域采用等壁厚设计，既方便后续成型工艺的实施，也能保证舱体在承受内压时的形变均匀性。模型的曲面构建采用了G2连续的曲面过渡处理，各凸台与主体舱段的连接位置没有尖锐棱角，这种设计一方面能够降低结构应力集中系数，提升舱体的疲劳寿命，另一方面在返回阶段能够减少气动加热的局部热点，避免尖锐位置出现温度过高导致的结构强度下降。从结构功能特性来看，

　　该舱体模型在设计时预留了内部设备安装的接口位置，舱体内壁的对应位置设置了设备安装支架的连接凸台，能够直接固定舱内的环境控制设备、通讯设备以及乘员约束装置，无需在舱壁上额外打孔，减少了密封失效的风险点。同时舱体的整体重心经过配平设计，在与其他舱段对接后，整体组合体的重心能够落在推力轴线附近，降低姿态控制过程中的燃料消耗。在地面验证阶段，该模型可用于舱体结构的力学仿真验证载体，通过导入有限元分析软件，可模拟发射阶段的过载载荷、对接阶段的冲击载荷、返回阶段的气动载荷作用下的结构形变与应力分布，提前识别结构设计中的薄弱环节；也可用于工艺成型的工艺性验证，通过3D打印等快速成型方式制作缩比模型，验证曲面成型、接口加工的工艺可行性，减少正式产品研制阶段的工艺迭代成本。
