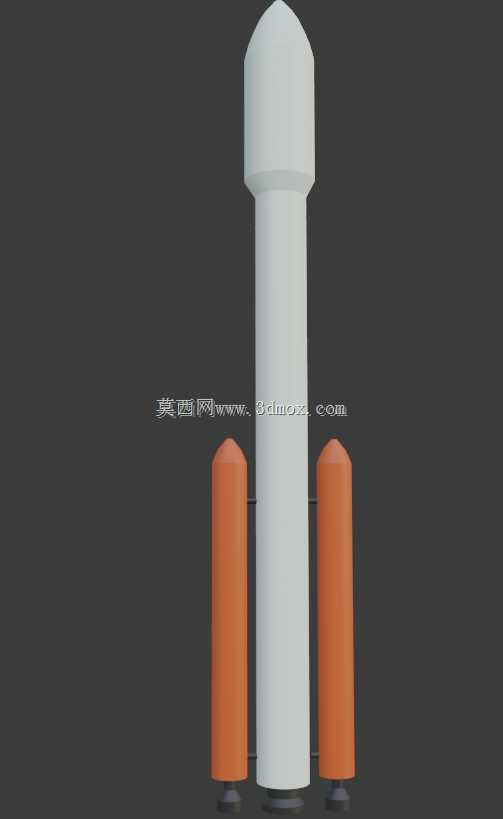

带双助推器的捆绑式运载火箭结构

　　这套捆绑式火箭的三维结构，核心围绕中型运载任务的载荷适配需求搭建，主体芯级采用等直径圆柱段搭配钝锥形整流罩的构型，在芯级两侧对称布置两台固体助推器，整体布局完全贴合现役中型运载火箭的气动与力学设计逻辑。从实际应用场景来看，该结构可作为航天科普展项的原型参考、高校航天专业结构力学课程的教学演示载体，也能为运载火箭初期概念设计阶段的布局校核提供直观的三维参照，帮助设计人员快速验证捆绑连接位置的空间合理性。

　　设计过程中优先考虑了助推器与芯级的连接边界，两台助推器轴线与芯级轴线保持平行，连接点分别布置在助推器头部、中段靠近质心位置以及尾部承力段，三个连接点位沿助推器轴向均匀分布，既能够均匀传递助推器工作阶段的推力载荷，也能避免飞行过程中气动载荷带来的局部应力集中。芯级的柱段长度与助推器长度比例控制在3.2:1，助推器顶端高度对应芯级柱段的下三分之一位置，这种布局能够让助推器的推力作用线尽可能贴近整箭的质心高度，减少飞行过程中的俯仰配平力矩，降低姿态控制系统的工作负荷。

　　外形尺寸方面，芯级主体直径设定为助推器直径的2.4倍，整流罩的锥角采用15度小角度设计，能够有效降低跨音速飞行阶段的气动阻力，整流罩与芯级柱段的连接位置采用倒圆角过渡，避免截面突变带来的气流分离问题。助推器的头部同样采用锥形设计，锥角与芯级整流罩保持一致，保证整箭在高速飞行时的气动流场均匀性，助推器尾部与芯级尾部处于同一轴向平面，方便发射阶段的尾焰导流设计，减少多股尾流之间的相互干扰。

　　结构细节上，芯级柱段与整流罩之间设置了分离连接环的安装位置，预留了足够的环形空间用于安装爆炸螺栓、分离弹簧等机构，助推器与芯级的连接耳片采用嵌入式设计，耳片的安装面与芯级外壁完全贴合，连接孔的位置公差在建模阶段就按照实际装配要求做了约束，保证后续出工程图时能够直接用于连接件的选型计算。助推器的柱段外壁预留了电缆罩、管路支架的安装凸台，凸台高度控制在5毫米以内，既满足附件安装的空间需求，也不会额外增加过多的气动阻力。

　　从功能特性来看，这种双助推器捆绑构型能够在不增加芯级直径的前提下，大幅提升火箭起飞阶段的总推力，适合近地轨道中小型载荷的发射任务，助推器工作完成后可通过分离机构与芯级脱离，降低芯级后续飞行的结构重量。建模过程中所有的回转体特征都采用同轴约束，芯级与助推器的所有平行面、同轴面都做了明确的装配关系定义，没有出现过定位或者欠定位的问题，各个部件的壁厚都按照等强度原则做了初步设定，承力段的壁厚略大于非承力的储箱段，符合航天结构轻量化设计的基本逻辑。

　　安装边界层面，整箭的底部支撑面为三个均匀分布的支撑点，分别对应芯级尾部中心以及两台助推器的尾部外侧，支撑点的位置避开了发动机喷管的安装空间，能够匹配常规发射台的支撑臂布局，整箭的最大径向尺寸出现在两台助推器的外侧位置，对应的包络直径满足发射塔架的内部空间间隙要求，转运过程中不会与周边设施发生干涉。整流罩的最大直径与芯级直径保持一致，能够适配现有的垂直转运、发射工位的适配接口，不需要额外定制专用的辅助工装。
