欧特克2012款盘式制动器制动系统结构模型

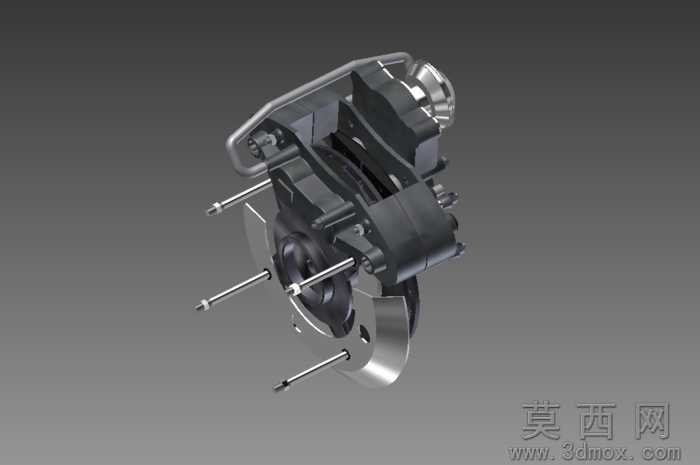

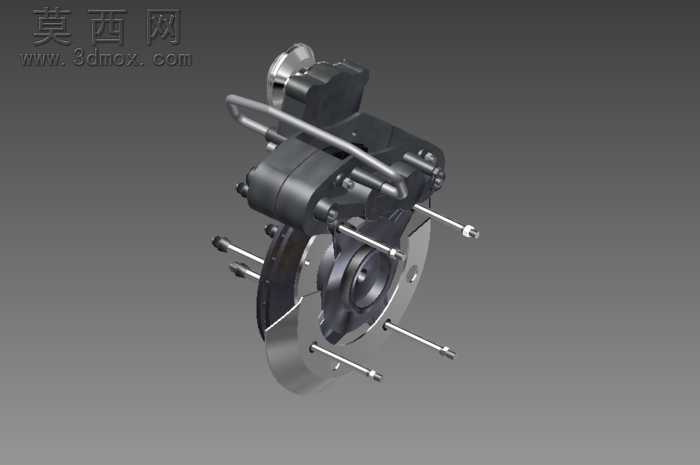

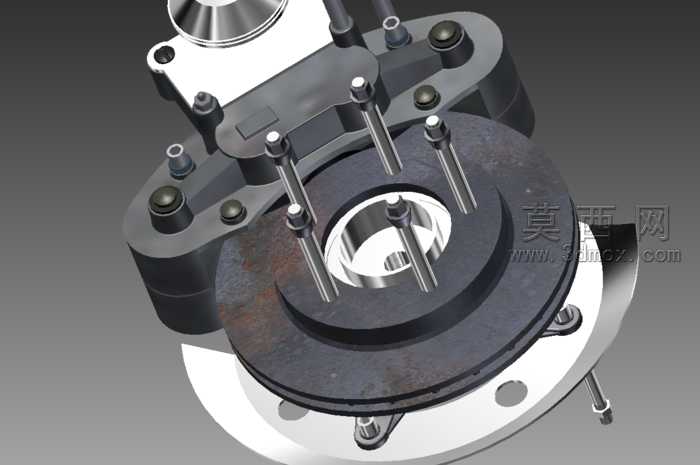

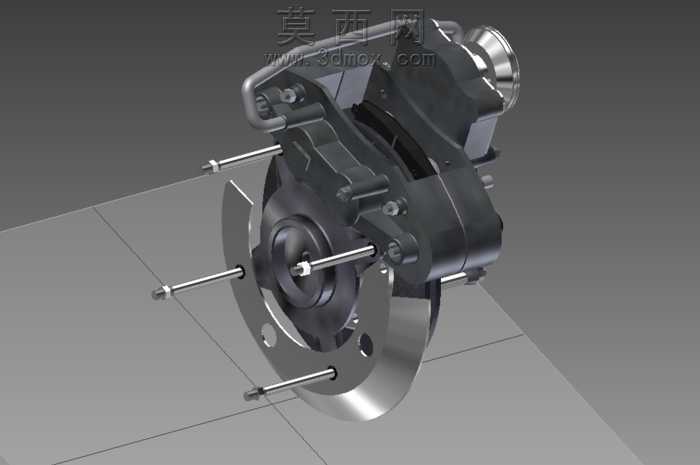

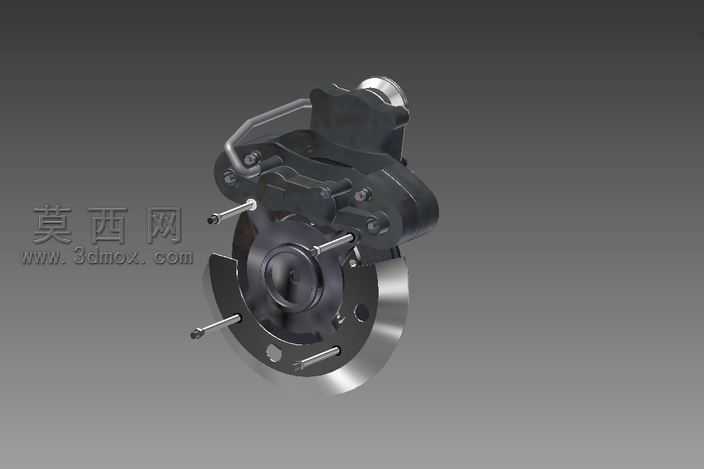

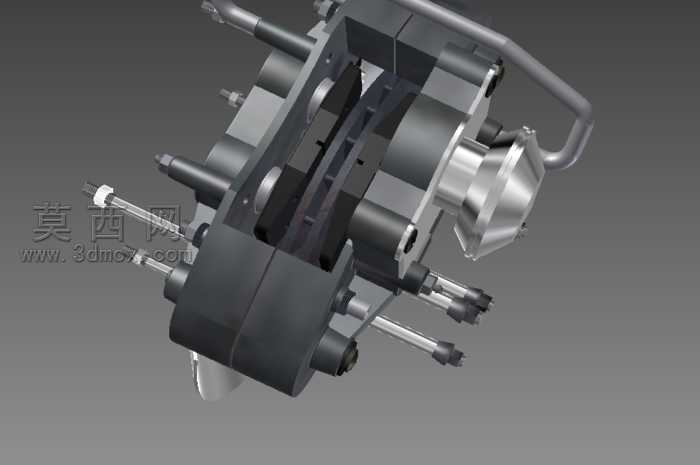

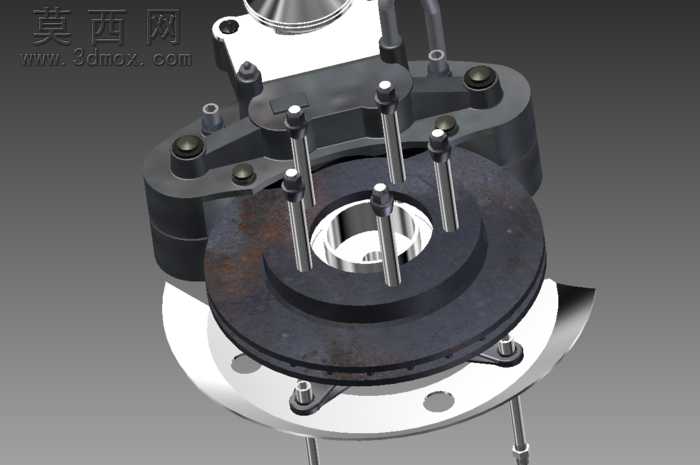

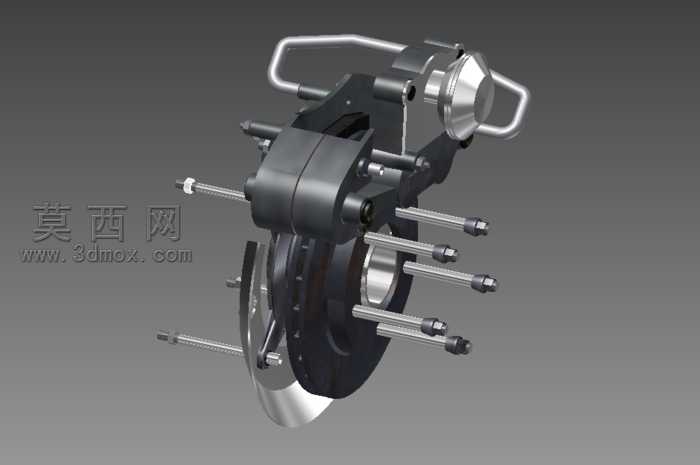

本模型为盘式制动器制动系统的高精度三维建模作品，建模过程严格遵循真实制动系统的结构比例与装配逻辑，完整还原了制动盘、制动钳、安装支架、导向销、活塞组件、连接螺栓等全部核心零部件的形态与装配关系。建模阶段采用自底向上的装配设计思路，先逐个完成单个零件的参数化建模，对制动盘的通风散热槽、摩擦面纹理、安装定位孔，制动钳的缸体结构、安装耳位、加强筋结构，导向销的阶梯轴形态、防尘套结构，连接螺栓的螺纹特征、头部受力结构都做了精细化的特征还原，确保每个零件的尺寸公差、装配间隙都符合实际机械设计的规范要求。材质渲染阶段针对不同零部件的材质特性做了差异化的材质参数调试：制动盘采用铸铁材质参数，还原了铸铁件特有的哑光金属质感、表面细微的氧化锈迹纹理与摩擦使用痕迹，金属粗糙度、反光度参数经过反复调试，贴近真实刹车盘的视觉效果；制动钳主体采用铸钢材质搭配局部机加工面的质感区分，缸体内壁做了高光金属处理，活塞组件采用镀铬亮面金属材质，还原其光滑耐磨的表面特性；安装支架、连接螺栓等结构件根据其表面处理工艺，分别做了发黑处理、镀锌钝化的材质效果区分，橡胶防尘套则还原了橡胶材质的哑光弹性质感，不同材质的光影反射、粗糙度、凹凸纹理参数都经过多轮测试调整，最终渲染效果真实还原了实物的材质层次。结构设计上完整呈现了盘式制动器的工作逻辑：制动时制动钳内活塞推动摩擦片夹紧制动盘，通过摩擦力实现制动效果，导向销结构保证制动钳的滑动顺畅，安装支架的定位孔位清晰呈现了制动器与车辆转向节的安装连接关系，所有零部件的装配约束都按照实际机械装配关系设置，可直观展示制动器的装配流程与运动原理，可用于机械结构教学、制动系统原理演示、产品设计参考等场景，模型结构完整无缺失，细节还原度高，能够清晰展现盘式制动器的内部构造与工作机制。
