工作站浸没式相变冷却装置结构设计

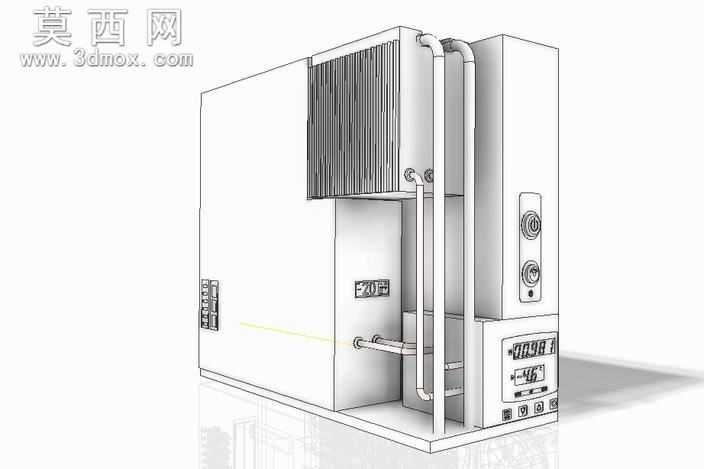

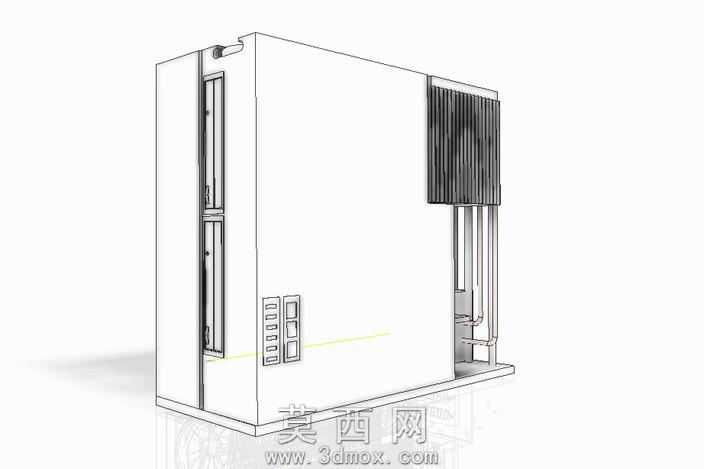

本作品为面向高性能工作站打造的浸没式相变冷却系统三维建模成果，建模过程严格遵循制冷系统工程设计逻辑，以R134a制冷剂的直膨式制冷循环为核心架构展开结构搭建。建模阶段首先完成BOXX工作站机箱主体的1:1比例还原，精准复刻机箱前面板的电源按键、状态显示屏、前置接口布局，以及机箱后部的扩展槽位、散热风扇阵列的安装位结构，保证机箱基础结构与实际工作站硬件安装需求完全匹配。在此基础上完成制冷循环核心部件的建模：微型压缩机部分还原了紧凑式涡旋压缩结构的外部壳体与管路接口，匹配3000-6000rpm转速区间的微型压缩机尺寸参数；冷凝器部分建模为与机箱侧部集成的翅片式换热结构，搭配变速风扇的安装位，还原27-71℃凝气温度区间的换热结构设计；蒸发器部分则围绕机箱内部硬件浸没区域设计，管路走线完全避开硬件安装位，保证制冷剂在蒸发腔体内可均匀相变吸热，不会出现局部凝露或结霜问题。材质渲染阶段，机箱主体采用哑光黑色金属材质还原工业机箱的磨砂质感，制冷管路区分高压侧与低压侧分别赋予红铜与黄铜金属材质，清晰展示冷媒流向；前面板状态显示屏赋予半透明玻璃材质，搭配发光数字材质还原-46℃的温度显示效果，冷凝器翅片赋予薄铝片的哑光金属质感，风扇部分采用黑色塑料与金属网罩的组合材质，提升模型真实感。结构设计上重点优化了管路连接的密封结构，所有管路接口均采用快插式密封结构建模，避免制冷剂泄漏；整体系统将压缩比控制在8.01区间，匹配2.0-3.5的压力比参数，保证蒸发器温度可稳定维持在-18℃至24℃区间，可在环境温度-10℃至10℃区间无箱凝、无缩合形成，持续为工作站处理器等核心硬件提供稳定低温工作环境，整体模型完整还原了整套冷却系统的装配关系与工作原理，可直接用于制冷方案验证、结构优化与展示演示使用。
