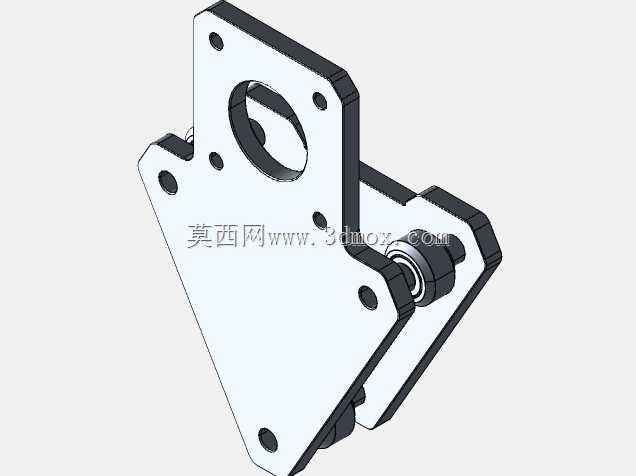

V型槽POM型材车轮长轴原型结构

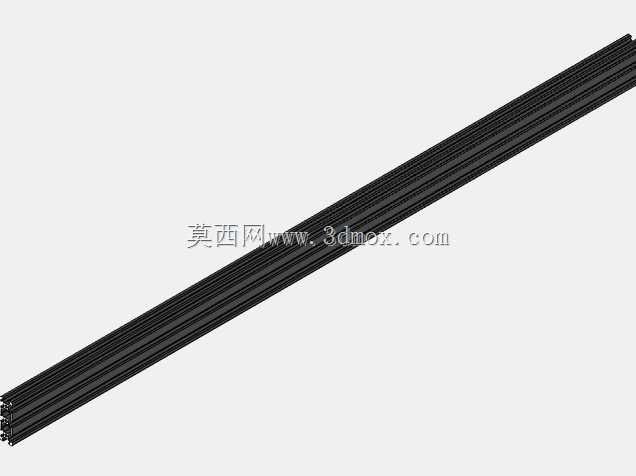

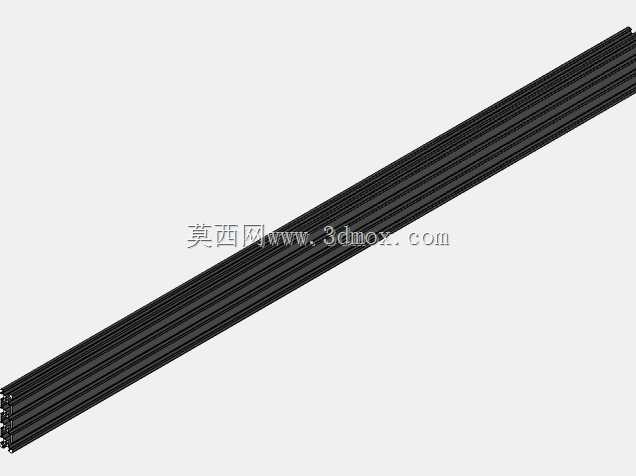

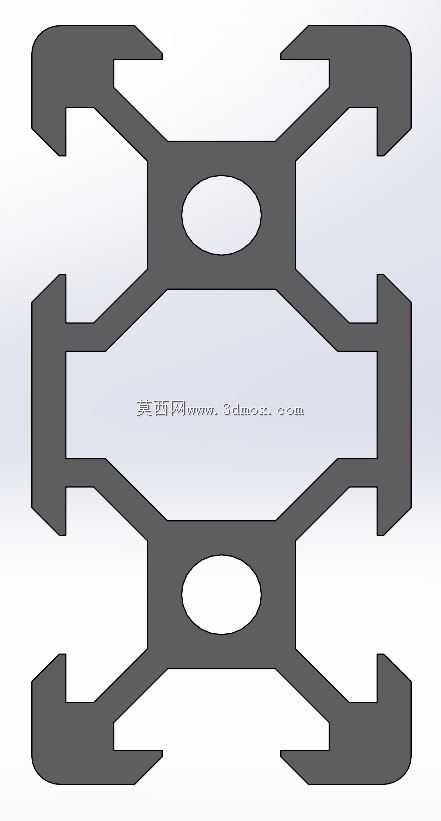

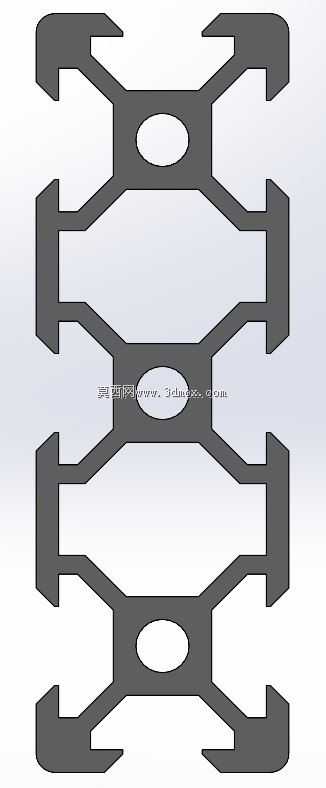

　　这类带V型槽的POM材质长条形型材车轮原型，在轻型输送线、小型自动化导向机构、DIY移动载具的导向轮组里应用十分广泛，区别于常规单轮独立安装的脚轮结构，这种一体化长型材式的轮体原型，核心是为了满足长行程直线导向场景下的轮组一致性需求，避免多个单轮安装时的同轴度误差带来的运行卡滞、偏磨问题。从实际使用场景来看，这类结构常被用在轻型滑移门的导向支撑、小型AGV的侧边导向轮组、3D打印设备的运动轴导向滚轮、铝型材框架搭建的滑移工作台导向部件上，POM材质本身的自润滑特性，让轮体在和金属导轨配合时不需要额外添加润滑脂，长时间运行也不会出现金属轮和金属导轨咬合的异响问题，同时POM的耐磨性能在低速轻载场景下完全能满足长期使用的寿命要求，

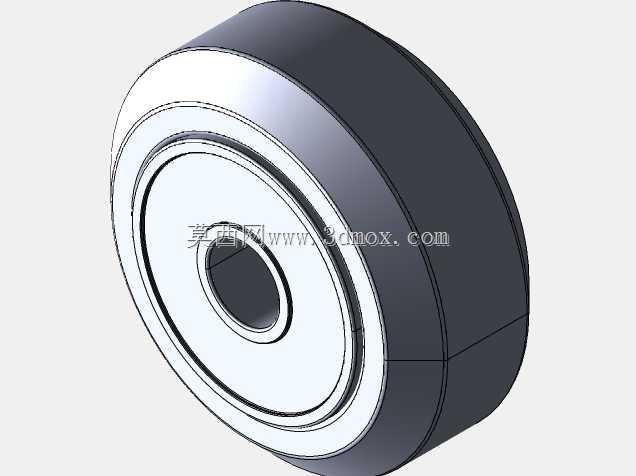

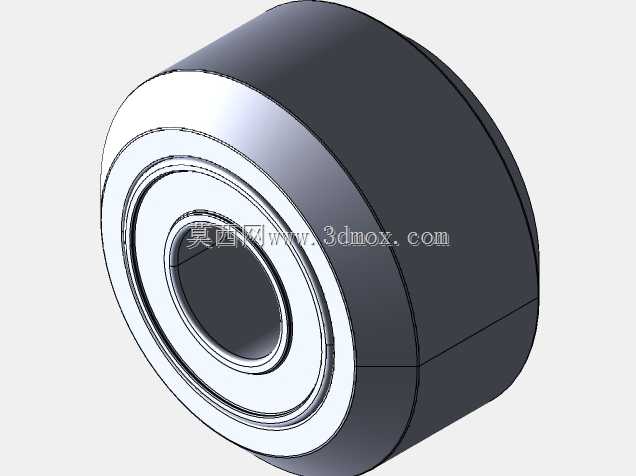

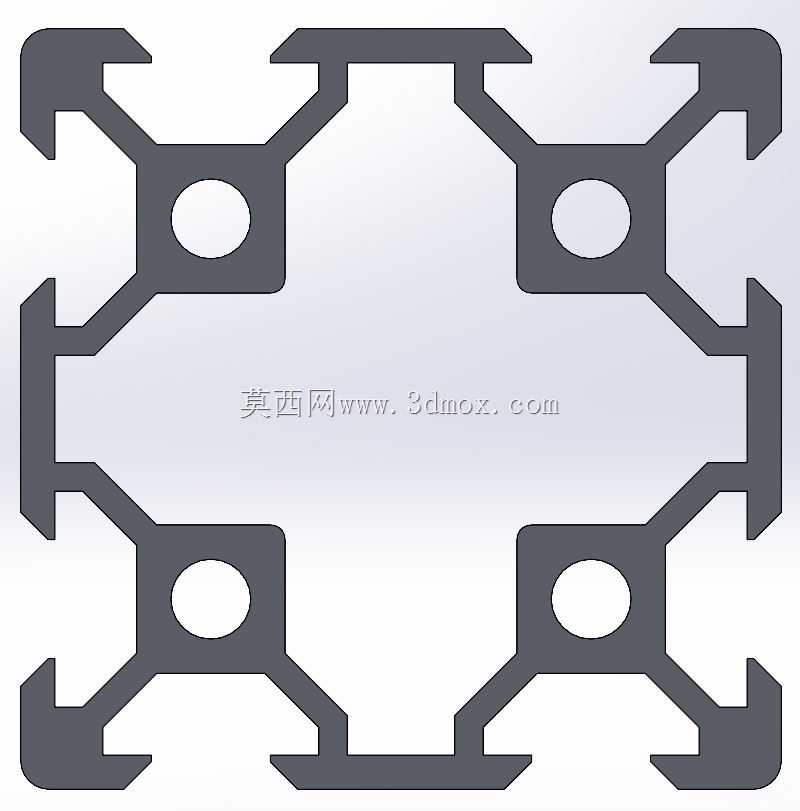

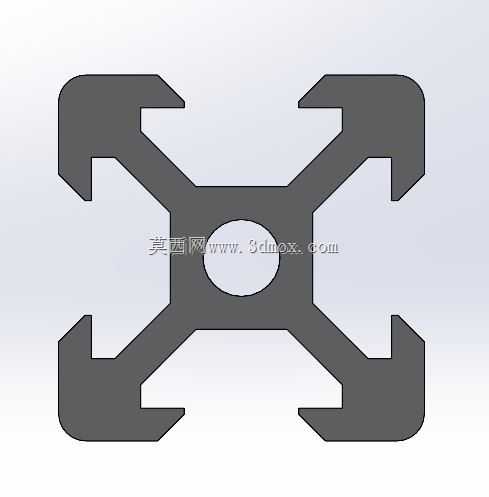

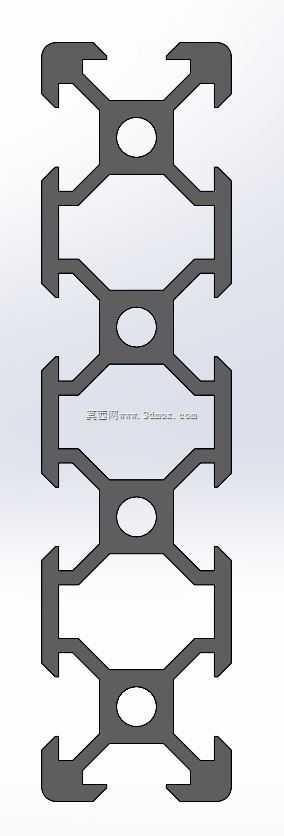

　　相比尼龙材质，POM的硬度更低，运行时的噪音更小，对导轨表面的损伤也更轻微。从设计思路上看，这个原型采用整根长型材的结构形式，轮体表面的V型槽是和对应角度的V型导轨匹配的，槽型的角度公差控制在±0.5度范围内，保证轮体和导轨接触时是线接触而非点接触，降低接触应力的同时，也能避免轮体在导轨上出现横向窜动。轮体的安装边界设计上，整根型材的外径保持统一公差，两端预留的安装轴径和主体轮体的同轴度控制在0.02mm以内，安装时可以直接通过两端的轴位配合轴承座固定，不需要额外调整单个轮体的位置，大幅降低装配时的调试工作量。长条形的轮体结构相比多个独立单轮拼接的结构，整体刚性更好，在承受径向载荷时不会出现单个轮体受力过大的情况，载荷可以沿着整根轮体均匀分散到支撑轴上，适合跨度较大的导向支撑场景。在功能特性上，V型槽的设计除了起到导向作用外，还能自动清理导轨表面附着的细小灰尘、切屑，轮体滚动时V型槽的斜面会把导轨表面的杂物推到槽的两侧，避免杂物卡在轮体和导轨之间造成运行卡顿，这一点在车间环境的轻型输送设备上尤为实用，不需要频繁清理导轨就能保证设备平稳运行。POM材质的抗蠕变性能也让轮体在长期承受固定载荷时不会出现明显的形变，相比PVC或者ABS材质的轮体，长时间受压后不会出现扁点，保证运行时的平顺性，不会出现周期性的跳动。从结构细节来看，轮体内部是实心型材结构，没有中空减重的设计，这是因为这类轮体本身直径不大，实心结构的刚性足够，

　　而且加工时直接采用挤出成型的型材做二次精加工，生产效率更高，成本也更低，适合批量应用在民用DIY设备、小型自动化设备上。安装时需要注意，两端的支撑轴承要选用带密封的深沟球轴承，避免车间里的粉尘进入轴承造成卡滞，轴承和轮体轴位的配合采用过渡配合，装配时通过压装的方式固定，不需要额外打胶或者用顶丝固定，保证连接的可靠性。在实际选型时，这类长型材轮体的长度可以根据实际的导向跨度裁切，V型槽的尺寸可以根据所用的V型导轨规格调整，常见的适配导轨是6mm、8mm、12mm直径的圆钢V轨，也可以适配同角度的铝制V型导轨，轮体的运行线速度一般不超过1m/s，适合低速轻载的直线运动场景，单根长度1米的轮体可以承受的径向载荷在50kg以内，

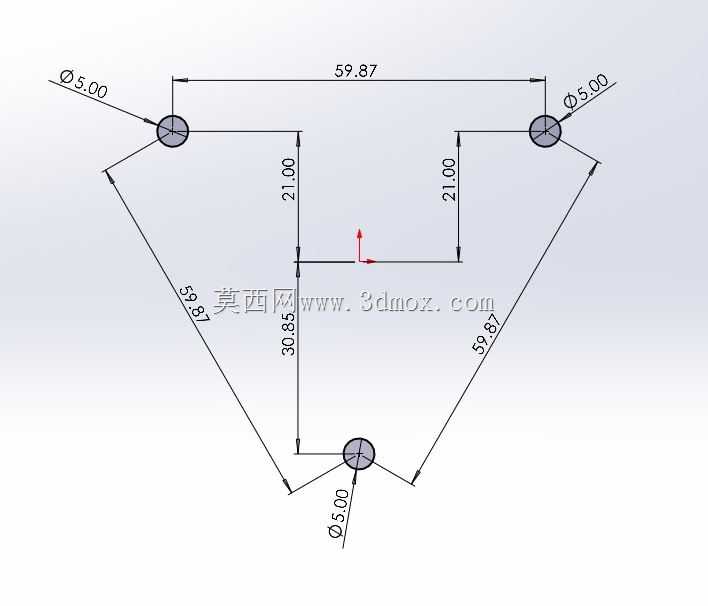

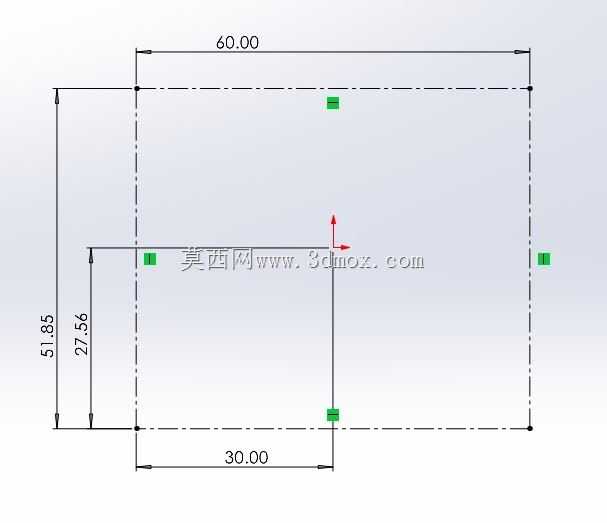

　　完全满足小型设备的导向支撑需求。设计时还要注意V型槽的表面粗糙度，不需要做过高的抛光处理，保持Ra1.6的粗糙度就可以，过于光滑的表面反而会降低轮体和导轨之间的摩擦力，容易出现打滑的情况，适当的粗糙度既能保证滚动顺畅，也能提供足够的牵引力。另外，轮体的两端要做小尺寸的倒角处理，避免安装时划伤操作人员，也能方便轴承的压装导向，不会因为端部的毛刺造成轴承安装偏斜。这类结构的原型在做三维建模时，重点要控制V型槽的轮廓度、整根轮体的直线度、两端轴位的同轴度这几个关键形位公差，这些参数直接影响最终装配后的运行效果，如果直线度超差，轮体转动时会出现跳动，同轴度超差会造成轴承偏载，缩短轴承的使用寿命，V型槽的轮廓度超差则会导致轮体和导轨接触不良，出现异响和偏磨的问题。在实际应用中，这类长型材V型轮还可以根据需求在表面包覆聚氨酯材质，进一步提升缓冲性能和降噪效果，不过POM本身的性能已经能满足大部分常规场景的需求，不需要额外包覆就能达到很好的使用效果。
