18650锂电池组五联拼接固定支架结构

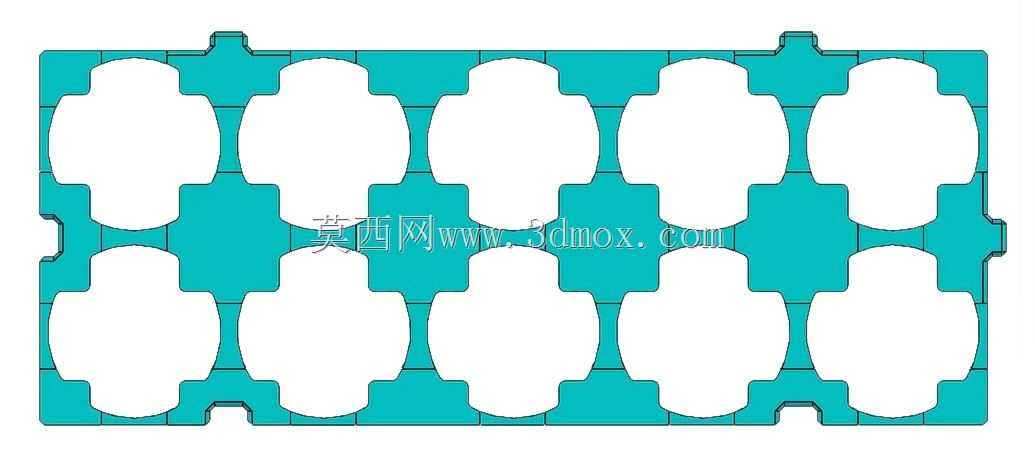

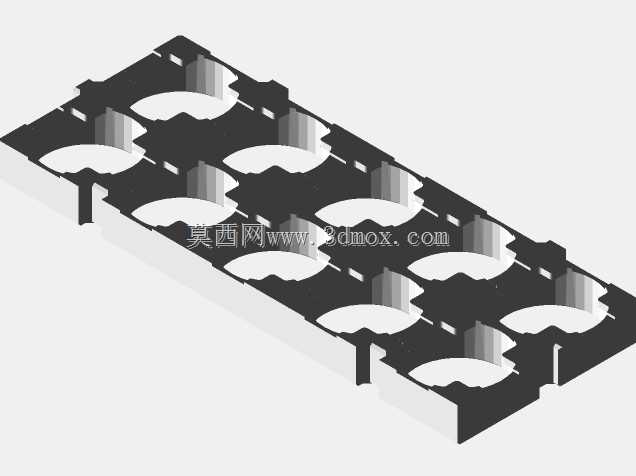

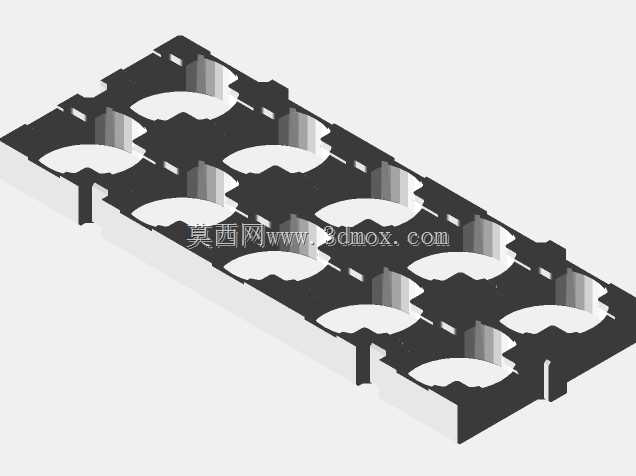

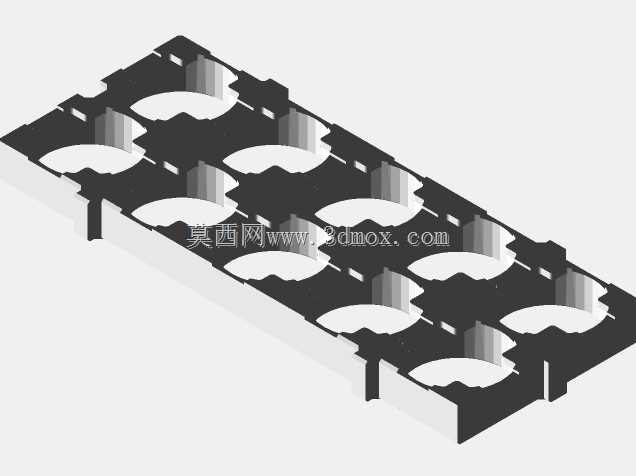

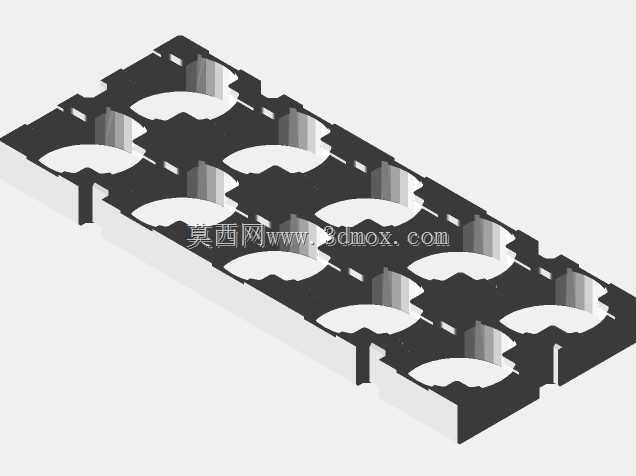

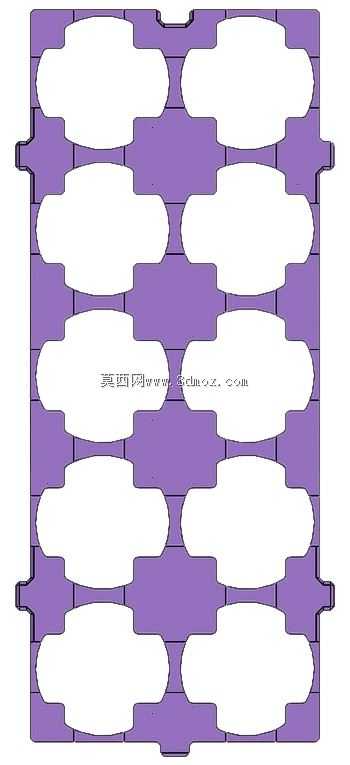

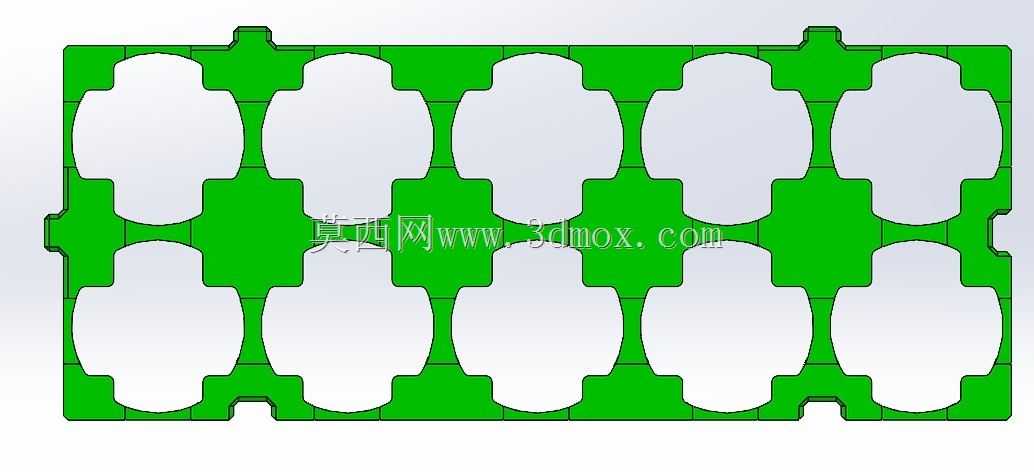

　　在便携储能、电动工具、小型动力设备的锂电池PACK组装环节，电芯的固定排布直接决定整组电池的散热效率、抗振性能与循环寿命，这款适配18650圆柱电芯的五联拼接支架，正是针对中小容量锂电池组的批量组装需求设计的结构件。不同于常规单排或固定孔数的电池支架，这款支架采用了模块化互锁拼接结构，单组支架可同时固定5颗18650电芯，侧边设置有凹凸互锁的卡接结构，可根据电池组的容量、电压设计需求，沿横向、纵向任意扩展拼接，无需额外设计转接固定件，就能快速组装出不同串并联数的电池模组，大幅降低定制电池组的结构开模成本。从实际使用场景来看，这类支架广泛应用于户外便携电源、电动自行车备用电池组、手持电动工具电池包、家用储能小模组等产品的电芯固定工序，替代传统的青稞纸隔离、点胶固定工艺，让每颗电芯之间保持均匀的散热间隙，避免电芯工作过程中热量堆积引发的性能衰减，同时在设备受到振动、冲击时，能限制电芯的径向位移，防止电芯极耳拉扯断裂、绝缘层磨损短路的问题。设计过程中，首先要匹配18650电芯的标准外形尺寸，单颗电芯的固定孔位内径严格控制在18.3mm-18.5mm区间，既保证电芯能顺利压入支架，又能提供足够的抱紧力，避免电芯在支架内晃动；孔位边缘做了0.3mm的圆角导正结构，压装电芯时不会刮伤电芯外皮的绝缘层，适配自动化产线的快速压装工序，减少组装过程中的不良率。支架的整体壁厚控制在1.2mm，在保证结构强度的前提下尽可能压缩占用空间，

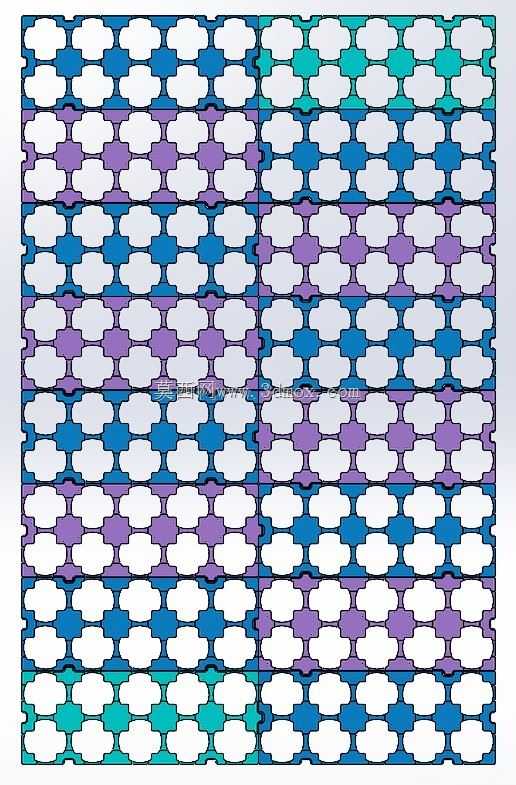

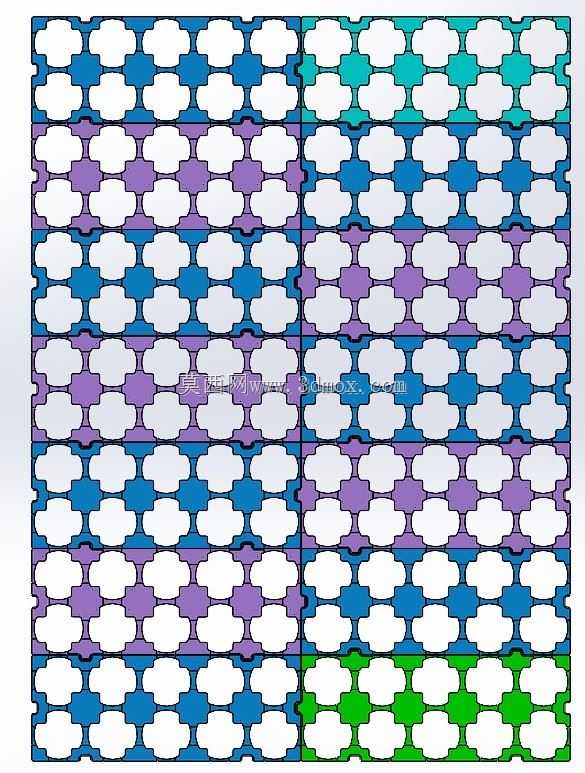

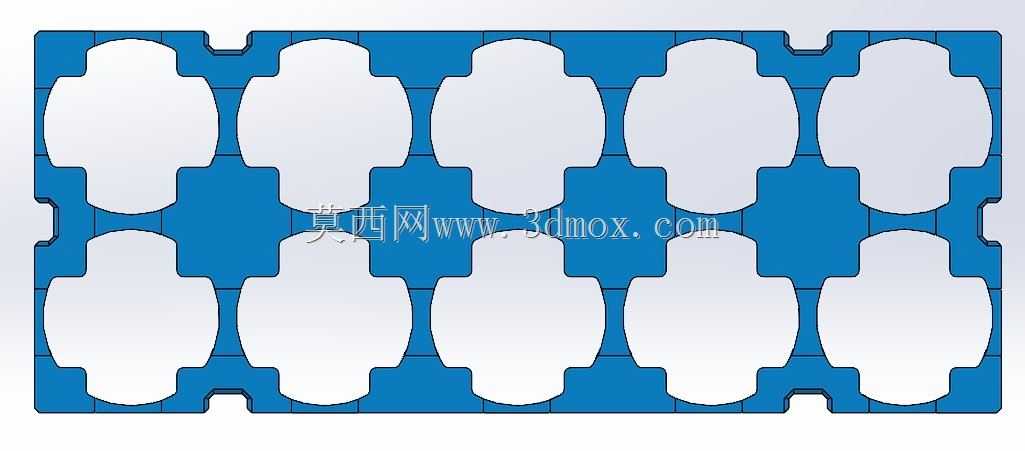

　　拼接完成后相邻两组支架的电芯中心距保持标准的19mm间距，符合行业通用的18650电池组排布规范，可直接适配市面上常规的镍片点焊工艺，无需调整点焊头的走位参数。不同颜色的支架单元可用于区分电池组的串并联回路，比如蓝色、紫色、青色、绿色的单元块可分别标记不同串数的电芯组，在人工组装或售后检修时，能快速识别回路走向，减少接线错误的概率。支架的上下两端都设置有镂空的通槽，一方面是为了减轻支架自身重量，降低电池组的整体负重，另一方面是为电芯底部的泄压阀预留足够的排气空间，当电芯出现异常泄压时，高温气体可顺着通槽快速排出，不会在支架内部形成密闭空腔引发鼓胀风险。安装边界方面，单块五联支架的外形尺寸经过优化，

　　拼接成13串5并的常规电动工具电池组时，整体外形可直接适配市面上多数通用款电池包外壳，无需额外修改外壳的内部筋位，支架边缘预留的0.5mm安装间隙，可抵消注塑生产过程中的尺寸公差，避免组装时出现支架卡滞、无法装入外壳的问题。不同于一体式固定支架，这种拼接式结构在小批量定制电池组时灵活性极强，比如组装3串2并的小型充电宝电池组，仅需拼接2块支架就能完成10颗？不对，单块5联，2块拼接可实现10颗？不，横向拼接单排5颗，纵向拼接可实现多排，比如2排就是10颗，刚好适配3串2并？不对，3串2并是6颗，可裁剪？不，支架的拼接单元是独立的互锁结构，可根据实际需求选择拼接数量，哪怕是不足5联的零散排布，也能通过截断互锁结构实现适配，

　　不会像一体式支架那样出现孔位浪费、无法调整的问题。在抗振性能设计上，每个电芯固定孔的内壁都设置了4条均匀分布的微凸筋，凸筋高度0.2mm，电芯压入后凸筋产生微变形抱紧电芯，相比整圈抱紧的结构，既减少了压装时的阻力，又能在设备受到高频振动时，通过凸筋的微形变吸收振动能量，避免电芯与支架硬接触导致的外皮磨损。另外，支架采用的是耐温120℃以上的绝缘材质，可适配锂电池组正常工作时的温升环境，不会因为长期处于高温环境出现材质变脆、卡接失效的问题，材质本身的绝缘性能可达到UL94-V0级，即使电芯出现局部高温，也不会引燃支架，提升电池组的整体安全性能。在实际组装测试中，这款支架可承受1米高度的自由跌落测试，跌落后电芯无位移、极耳无脱焊、绝缘层无破损，完全满足便携类电池产品的抗跌落要求；持续1C充放电循环测试中，电芯之间的最大温差可控制在3℃以内，相比无支架直接包裹青稞纸的电池组，温差降低了5℃以上，有效提升了整组电池的循环寿命。
