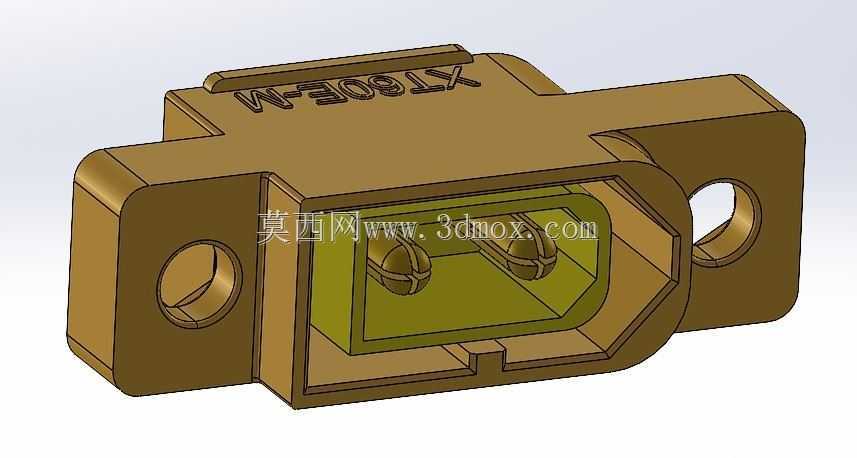

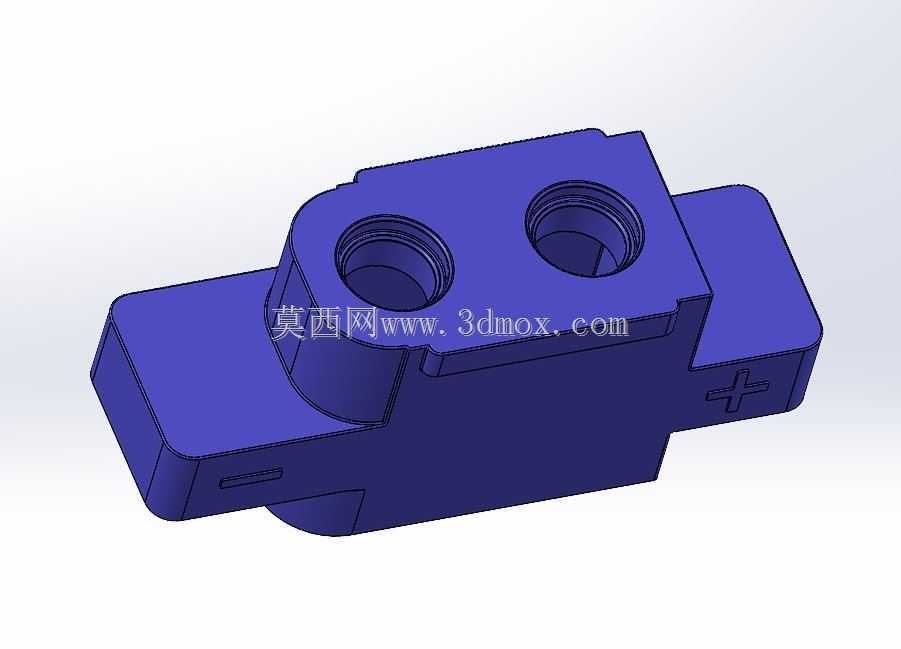

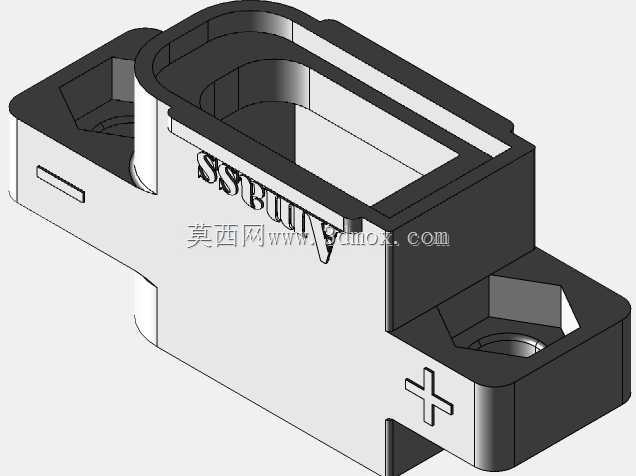

改装型XT30E-M电源连接器结构设计

　　在航模动力接线、小型储能设备线束接驳、低压大电流供电回路搭建的实际工程场景中，XT系列连接器的应用普及率极高，常规XT60系列适配大电流动力回路，而XT30系列则更多用在信号转接、小功率供电支路、轻量化设备的接线环节，不少现场接线作业中，常遇到公头插针与导线焊接后，插针定位偏移、插入母座时卡滞、需要反复调整对位的问题，尤其是小空间内的盲插作业，对位不准不仅会拖慢装配效率，还可能导致插针弯折、接触电阻升高，长期运行出现接头发热的隐患。这款改装结构的XT30E-M接头，正是针对这类现场作业痛点做的结构优化，核心调整点集中在公头插针的导向与固定结构上。常规XT30E-M公头的插针安装位为直孔结构，

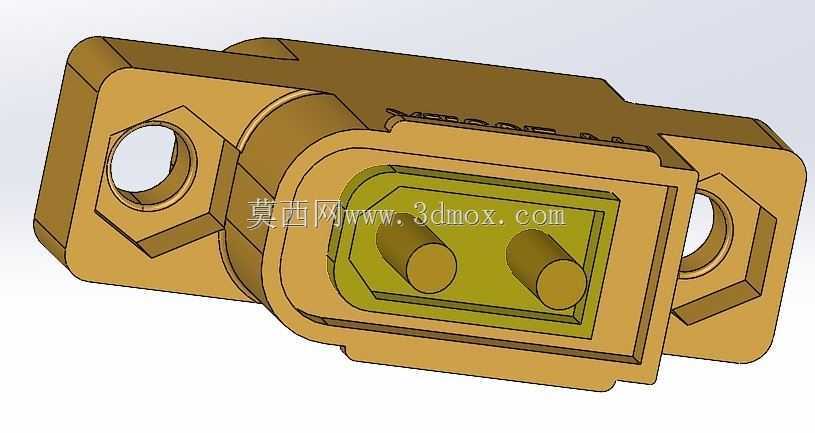

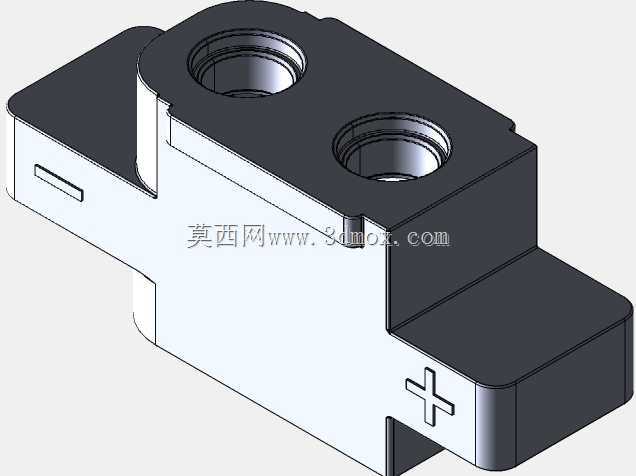

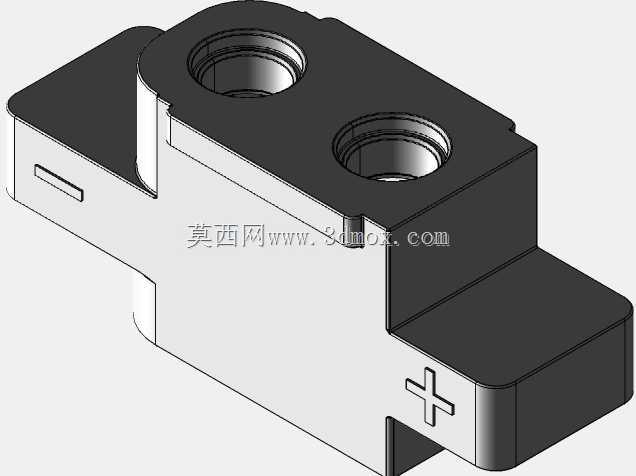

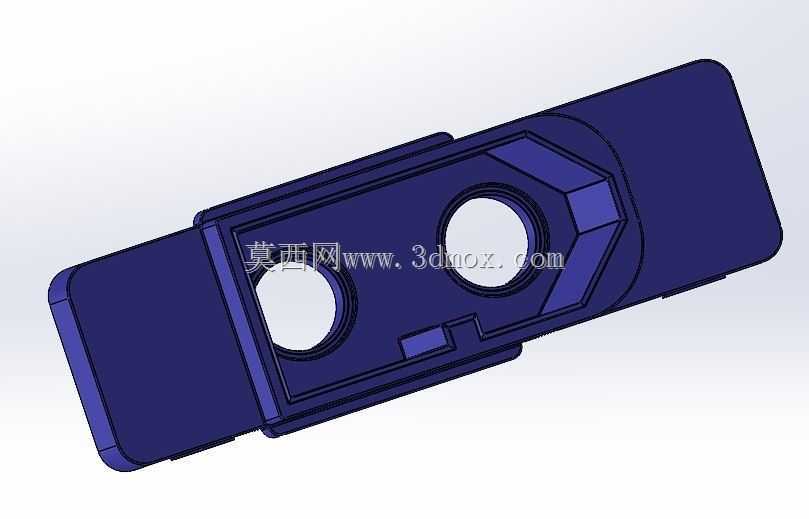

　　焊接后插针的轴向与径向位置完全依赖焊接时的人工定位，一旦焊锡量控制不当、导线线芯偏斜，插针就会出现角度偏移，插入母座时需要手动调整插针位置才能顺利对位，对于需要频繁插拔的测试工位、或者设备内部操作空间狭窄的装配场景，这类操作会大幅增加装配工时。本次结构调整在原有公头壳体的基础上，在插针伸出端增加了一体式的导向斜面，同时在插针安装孔的末端增加了0.3mm的定位凸台，焊接前插针可以直接卡入定位凸台的卡槽内，不需要额外辅助固定就能保证插针的同轴度，焊接完成后插针不会因为焊锡冷却收缩出现偏移，插针前端的导向斜面可以在插入母座时自动校正微小的位置偏差，即使是盲插作业，也能顺利对位插入，不需要手动调整插针位置。从安装边界来看，

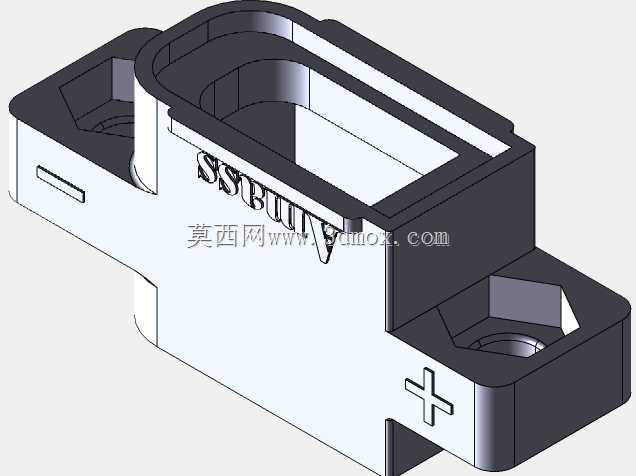

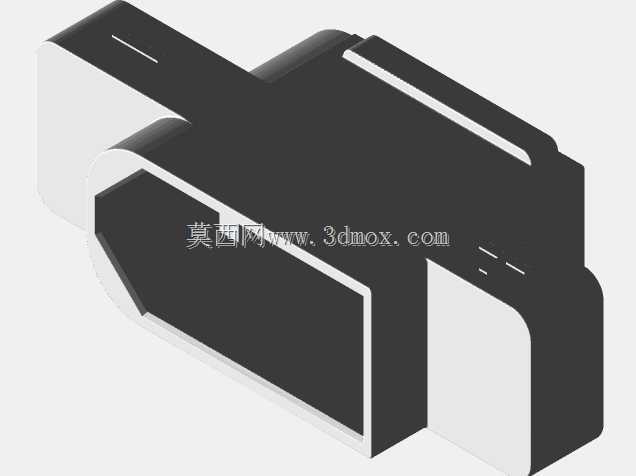

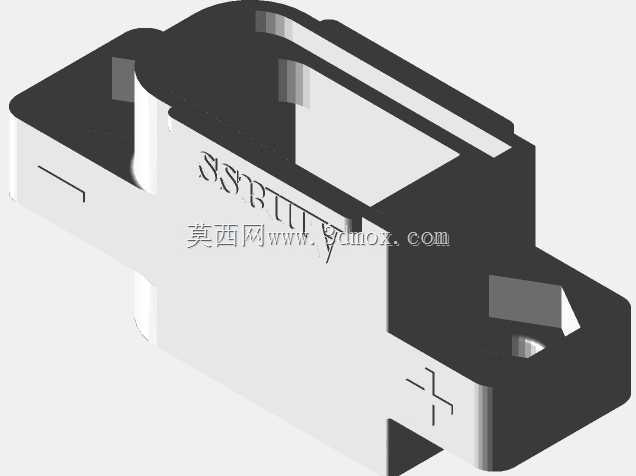

　　这款改装接头的外部轮廓尺寸与标准XT30E-M公头完全一致，长度方向没有额外增加突出结构，最大外径保持原有尺寸，不需要调整原有设备上的接头安装开孔尺寸，也不会和周边的线束、结构件产生干涉，完全兼容原有母座的插拔配合，不需要更换整套接插件就能直接替换使用。壳体的固定结构上，保留了原有的卡扣式装配结构，上下壳体的扣合位置做了微小的间隙调整，采用环氧树脂或者强力胶粘接固定时，胶层可以填充在扣合间隙内，不会出现胶体外溢堵塞插针孔的问题，粘接后的壳体抗拉强度比原有卡扣结构更高，拉扯线束时不会出现壳体开裂、接头松脱的问题。实际使用场景中，这类改装接头尤其适合小批量设备改装、航模玩家自制动力回路、小型电子设备的供电接线作业，

　　不需要专用的插针压接工具，仅靠常规电烙铁焊接就能完成装配，焊接后插针的位置精度靠结构本身保证，对操作人员的焊接熟练度要求更低，新手作业也能保证接头的插拔顺畅度。从接触性能来看，插针的接触段尺寸完全沿用标准件参数，接触电阻、载流能力和标准XT30E-M接头保持一致，不会因为结构改装影响电气性能，导向结构仅设置在插针的非接触前端，不会影响插针与母座弹片的接触面积，长期插拔后的接触可靠性也能得到保证。在结构建模过程中，重点校核了导向斜面的角度，角度设置为15度，既可以保证足够的导向校正范围，又不会因为斜面过长导致插针有效接触长度缩短，同时定位凸台的高度经过反复调整，既可以卡住插针的根部防止焊接时转动，又不会影响导线线芯与插针焊接端的接触空间，焊锡可以顺利包裹线芯与插针端部，不会出现虚焊的问题。壳体的壁厚保持原有1.2mm的尺寸，保证绝缘强度的同时，不会增加接头的整体重量，对于对重量敏感的航模类应用场景，额外增加的结构重量不到0.1g，几乎不会对设备的整体重量分配产生影响。粘接固定的槽位设置在上下壳体的合模缝位置，宽度0.2mm，深度0.5mm，涂胶时胶水可以自然填充在槽内，粘接后的合模缝平整，没有多余的胶水流到接头外表面或者插针孔内，装配后的外观和标准件基本一致，不会影响后续的热缩管包裹、线束整理作业。
