定制气枪HPA气动组件拆分结构设计

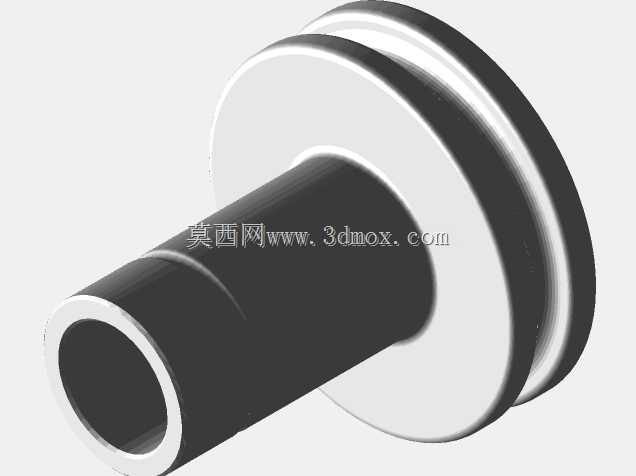

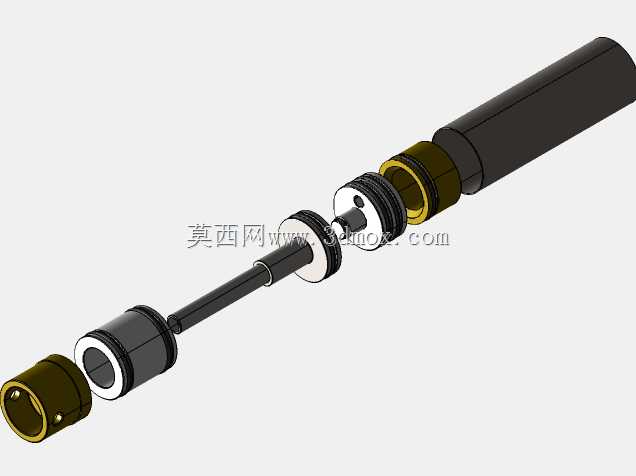

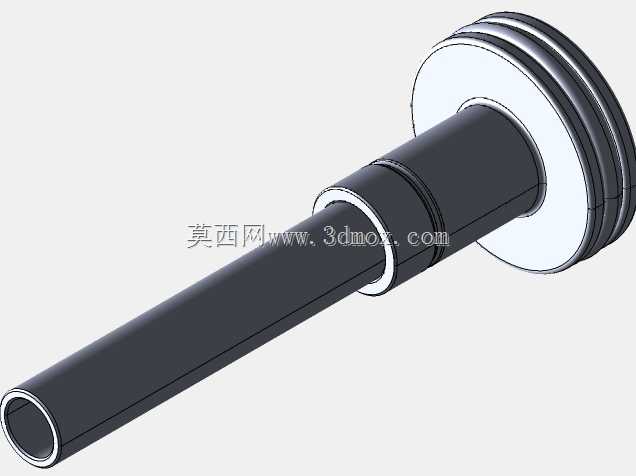

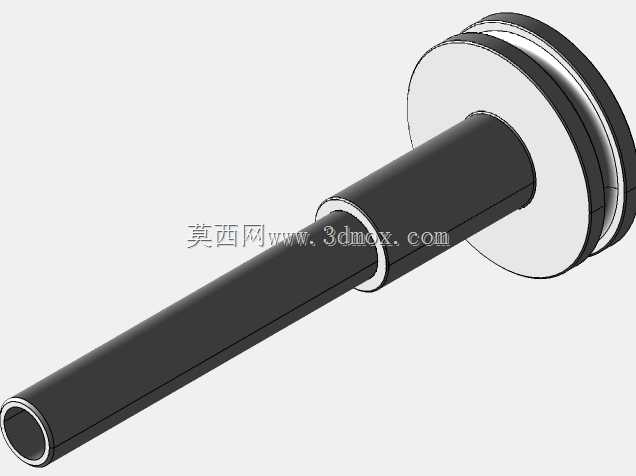

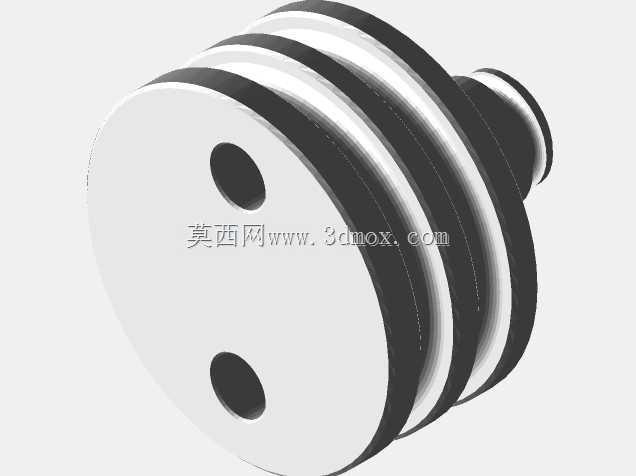

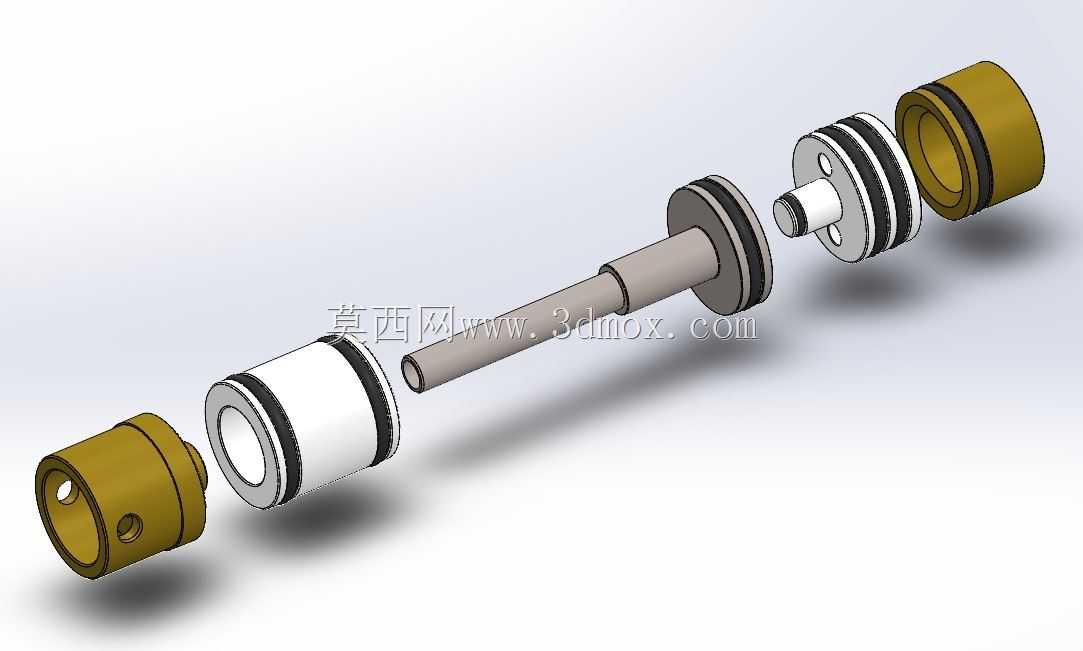

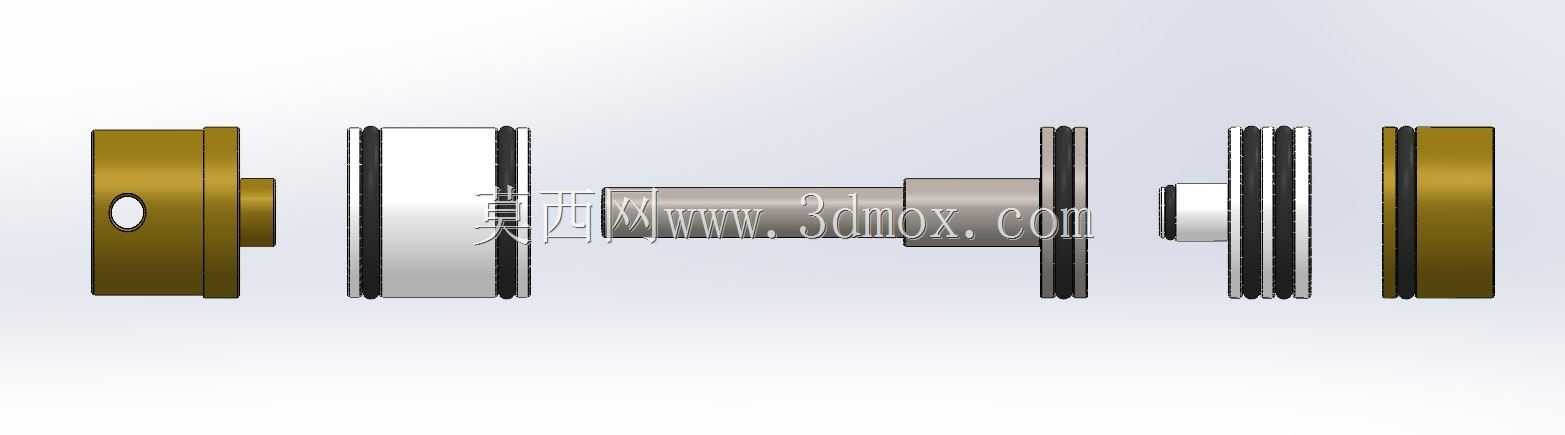

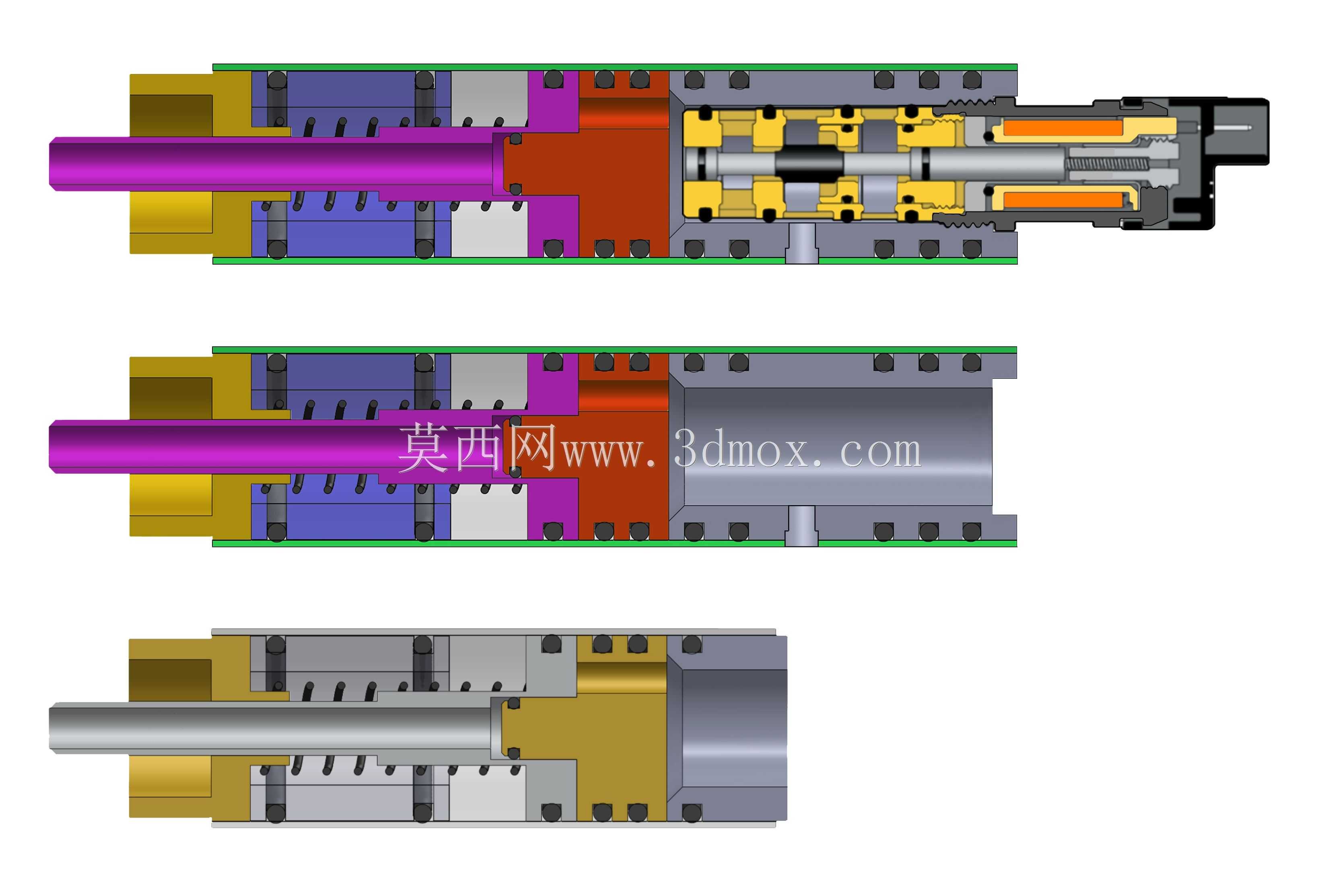

　　这套定制气枪HPA气动组件的结构设计，核心围绕高压气动系统的动力输出稳定性展开，拆解后的各部件分别承担动力传导、压力密封、行程限位、端盖固定的不同功能，适配高压气动类手持设备的动力输出需求，在民用休闲射击装备、小型气动工具的动力单元改装场景中具备较高的适配性。从结构拆分逻辑来看，整套组件采用同轴串联的装配方式，核心动力传导件为中间的长轴活塞杆，杆身采用等径圆柱结构设计，表面粗糙度控制在Ra1.6以内，降低往复运动过程中与密封件的摩擦阻力，活塞杆两端分别连接活塞头与动力输出端，其中靠近输出端的活塞采用双密封圈槽设计，搭配两道耐磨橡胶密封圈，可在10MPa以内的高压气体驱动下保持稳定的密封性能，避免高压气体窜腔导致的动力损失。

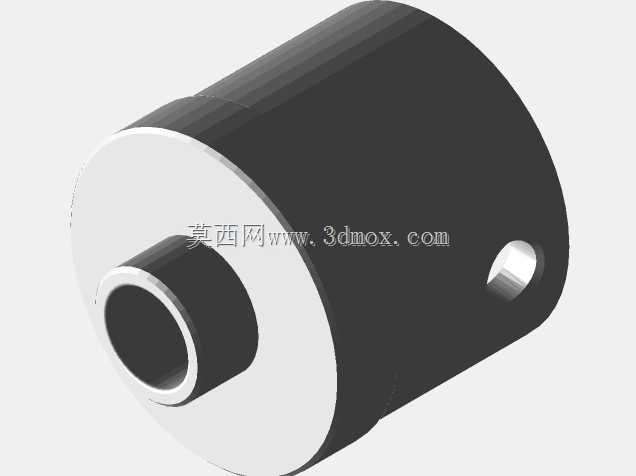

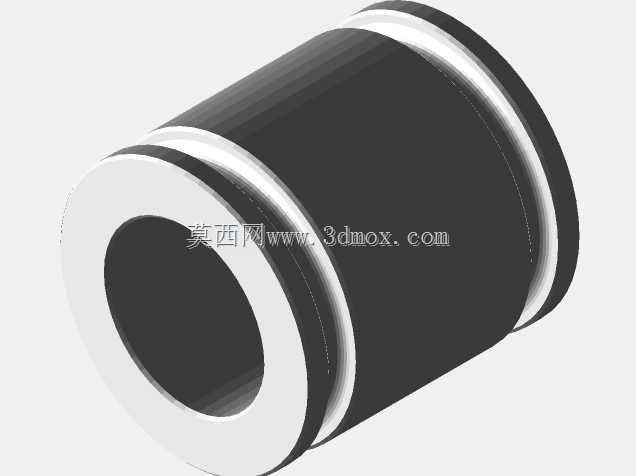

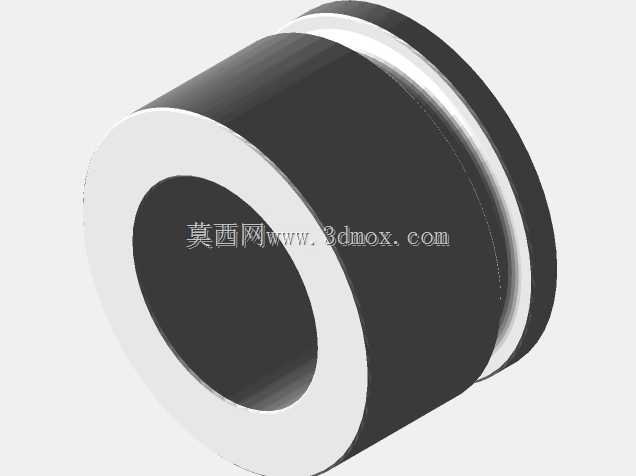

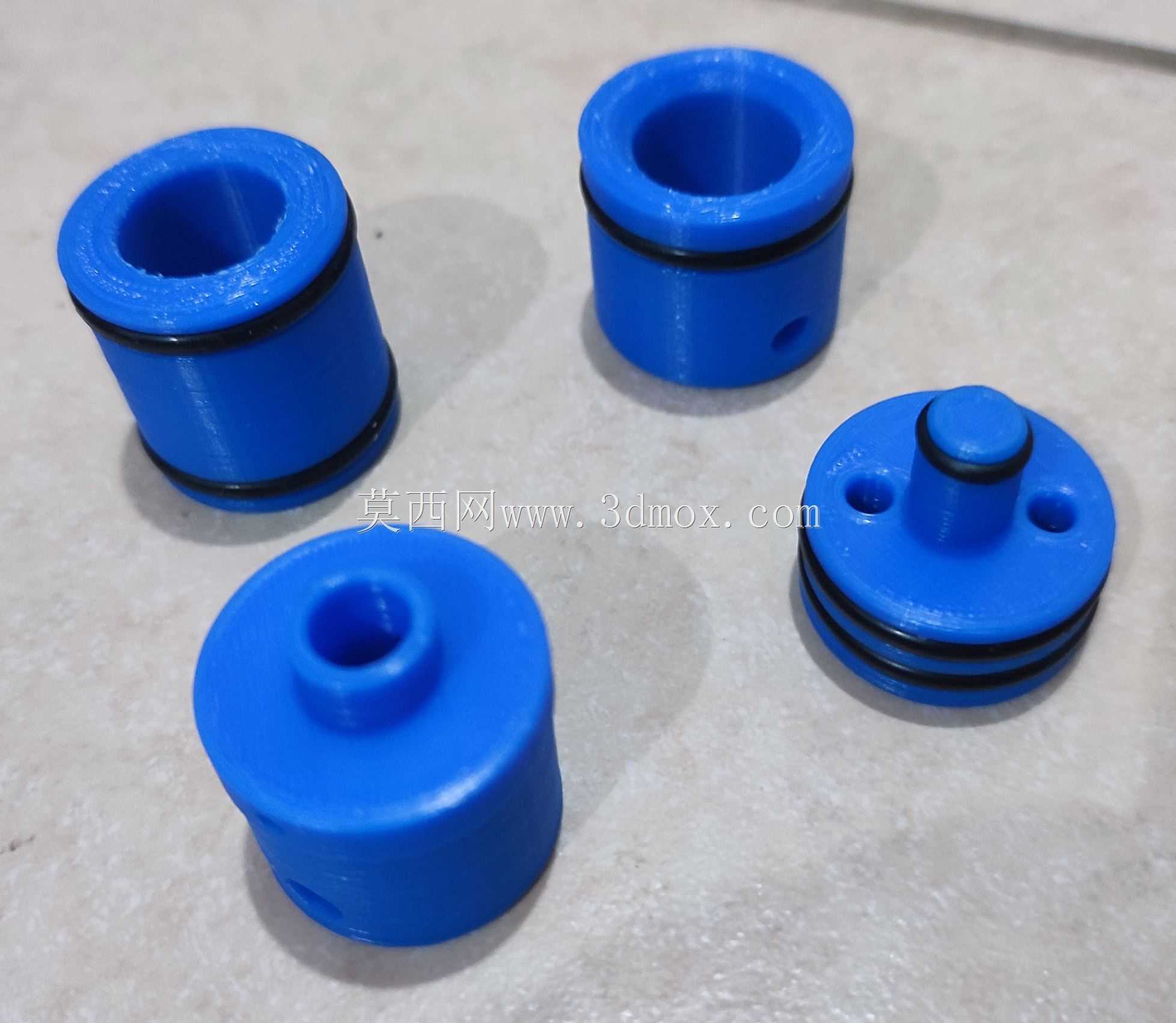

　　两端的黄铜色端盖部件采用硬质铜合金加工，端盖上预留的径向通孔为进气与固定接口，其中一端的端盖内侧加工有与活塞密封圈配合的光滑内壁，同时设置了行程限位台阶，控制活塞的最大往复行程在45mm范围内，避免活塞超行程运动导致的密封圈脱出、部件碰撞损坏问题；另一端的端盖则集成了缓冲腔结构，在活塞运动到行程末端时，可通过截留小部分高压气体形成气垫缓冲，降低活塞撞击端盖的冲击力，延长整套组件的使用寿命。中间的白色套筒部件为气缸主体，采用轻量化工程塑料加工成型，内壁做镜面抛光处理，与活塞密封圈形成低摩擦的滑动配合面，套筒两端分别与两侧铜质端盖过盈配合，配合面处额外设置了密封胶圈安装槽，装配后可保证气缸腔体的整体密封性，避免高压气体从配合缝隙泄漏。

　　设计过程中充分考虑了部件的安装边界，整套组件装配完成后总长度控制在120mm，最大外径为32mm，可直接嵌入对应规格的气枪握把或动力仓内，端盖上的径向安装孔采用M3标准螺纹规格，可直接与现有气枪的气路管道、固定支架连接，无需额外做结构改装。从实际使用场景来看，这套组件可适配高压储气式气枪的动力单元，相比传统弹簧驱动的气枪动力结构，高压气动驱动的方式输出动力更稳定，射击初速一致性更高，同时往复运动的噪音更低；在小型气动打标工具、手持式气动冲孔设备的改装场景中，这套组件也可作为独立的气动执行单元使用，通过调整进气压力即可控制输出的冲击力大小，适配不同厚度材料的加工需求。结构设计上规避了传统气动组件的常见问题，

　　比如将活塞的密封槽设计为圆角过渡结构，避免密封圈在往复运动过程中被槽口锐角切割损坏；活塞杆与活塞头的连接采用过盈加销钉固定的方式，相比单纯的螺纹连接，在高频往复运动下不会出现松动脱落的问题；铜质端盖的外壁做了防滑滚花处理，方便后期维护时手动拆解组件更换密封圈，不需要借助专用卡簧钳等工具。整套组件的各部件均采用回转体结构设计，所有加工面均可通过数控车床一次装夹完成加工，加工工艺性好，批量生产时的良品率较高，同时各密封件均采用标准规格的O型圈，后期维护更换时采购成本低，不需要定制特殊规格的密封配件。在气路匹配方面，端盖的进气孔直径设计为2.5mm，可匹配常见的4mm外径气动软管，与高压储气罐、调压阀的连接无需额外转换接头，气路沿组件轴向直线布置，气体流动阻力小，可保证高压气体快速进入气缸腔推动活塞运动，动作响应时间控制在0.02s以内，满足快速击发的使用需求。
