偏移输出轴式减速马达三维结构设计

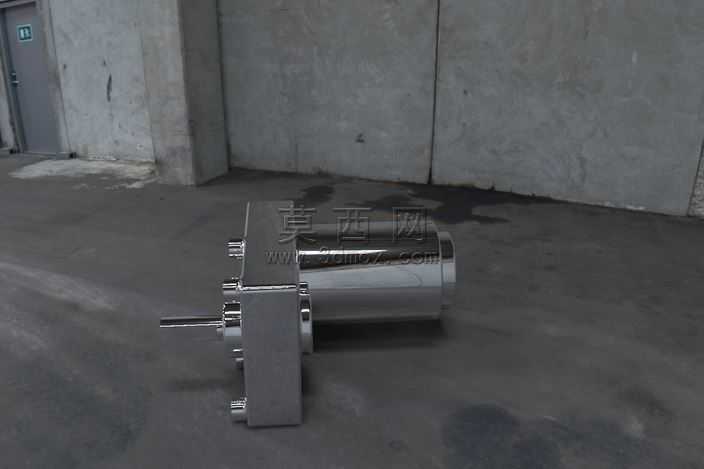

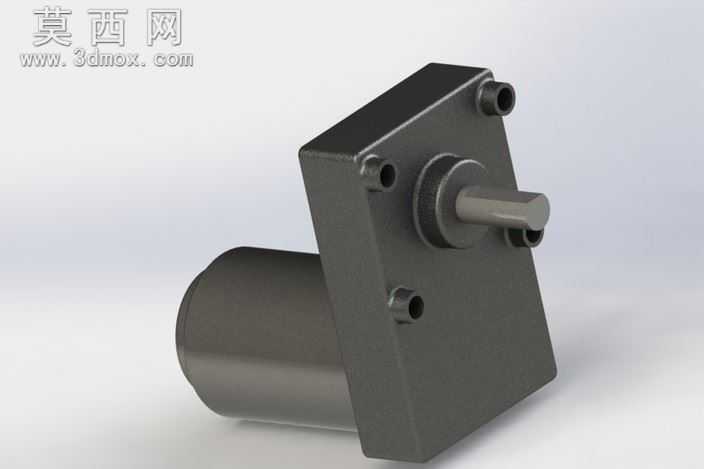

本作品为偏移输出轴结构的减速马达三维建模练习作品，建模过程围绕实物结构还原展开，首先梳理减速马达的整体组成逻辑，将模型拆分为减速箱体、输出轴组件、电机筒体、安装定位结构四个核心模块逐一构建。建模阶段先绘制方形法兰安装板的二维草图，精准定位四个安装孔的孔位坐标、中心输出轴的轴孔位置，通过拉伸特征生成安装板基体，对安装孔做沉孔结构处理，还原实物的装配定位特征；随后构建偏心布置的电机筒体部分，通过旋转特征生成筒状电机外壳，处理筒体与安装板的衔接过渡结构，保证两者拼接位置的曲面连续无错位。输出轴部分单独建模，按照轴段的直径差异拆分不同轴段，做出轴端的扁位结构，还原实际输出轴用于传动连接的防转特征，将输出轴装配至安装板的轴孔位置后，添加轴肩限位结构，模拟真实的轴承装配限位逻辑。材质与渲染阶段，为电机筒体、安装板赋予哑光深灰金属材质，调整材质的粗糙度参数模拟铸铁喷塑的表面质感，为输出轴赋予亮面金属材质，突出机加工轴类零件的光洁表面特征，场景内添加柔和的环境漫反射光源，搭配主光源投射出柔和阴影，清晰呈现模型各部分的结构层次与装配关系。设计过程中重点练习了偏心类传动部件的装配定位逻辑，验证了不同特征之间的位置约束关系，确保各安装孔、轴位的相对位置符合常规减速马达的布局规律，虽然为练习类建模作品，但完整还原了该类偏移轴马达的外部结构特征，可作为同类传动部件建模的参考案例，帮助建模者熟悉方形法兰安装类动力元件的结构拆分思路、特征构建顺序以及不同材质质感的渲染调整方法，掌握从结构拆分到特征建模再到材质渲染的完整三维建模流程。
