手动螺旋式夹紧调节器结构设计

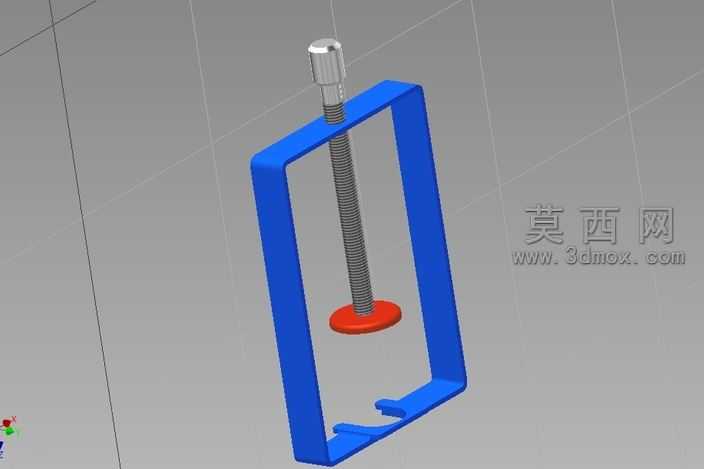

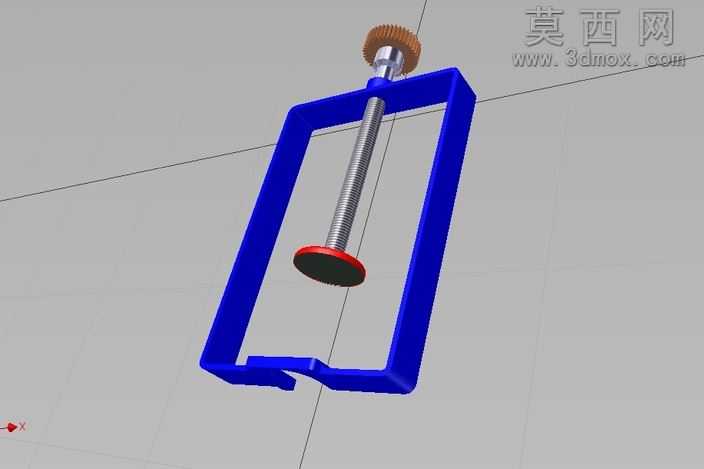

本夹紧调节器采用经典螺旋进给夹紧结构完成三维建模设计，整体结构紧凑简洁，依托螺纹传动的自锁特性实现稳定可靠的夹紧定位功能。建模过程中首先完成整体框架的基准搭建，采用闭合式矩形框体作为主体承载结构，框体底部开设适配不同工件轮廓的卡口结构，可快速卡接在工作台边或待固定工位上，无需额外安装固定件即可完成装置自身的定位，大幅提升使用便捷性。核心传动部分采用梯形传动螺杆设计，建模时严格按照梯形螺纹的牙型参数绘制螺旋线，通过扫描切除特征完成螺纹牙的精准建模，保证螺杆与顶部调节旋钮、底部压盘的装配同轴度，避免传动过程中出现卡滞、偏斜问题。顶部调节旋钮采用滚花结构设计，建模时通过圆周阵列特征完成旋钮外圈的防滑齿造型，既还原了实物的防滑操作手感，也让模型渲染后更具真实质感；底部压盘采用圆盘式结构，压合面做平面度约束设计，增大与被夹紧工件的接触面积，避免夹紧过程中压伤工件表面，压盘与螺杆端部采用活动铰接结构设计，可自适应工件表面的微小角度倾斜，保证夹紧力均匀分布。材质渲染环节，主体框架采用高饱和度蓝色工程塑料材质，添加细微的磨砂颗粒质感模拟玻纤增强尼龙的材质特性，兼顾结构强度与轻量化需求；传动螺杆采用镀锌钢材材质，添加金属拉丝纹理与轻微反光效果，还原金属零件的加工质感；顶部滚花旋钮采用棕色酚醛树脂材质，底部压盘的接触端面添加黑色橡胶防滑垫材质，通过不同材质的区分清晰展现各部件的功能属性。结构设计上充分考虑手动操作的人机工程需求，螺杆行程满足常规厚度工件的夹紧范围，整体框体的开口尺寸适配多数工位的卡装需求，螺旋传动的传动比设计合理，转动旋钮时可平稳控制夹紧力的大小，配合螺纹自锁特性可在夹紧后长期保持压力不松脱，无需额外锁止结构。建模过程中对所有装配部件做了干涉检查，确保螺杆升降过程中与框体、压盘无运动干涉，各部件的装配间隙控制在合理公差范围内，既符合实际加工的装配要求，也可直接用于工程演示、3D打印验证或工装设计参考。
