四槽位AA电池仓门楣固定结构件

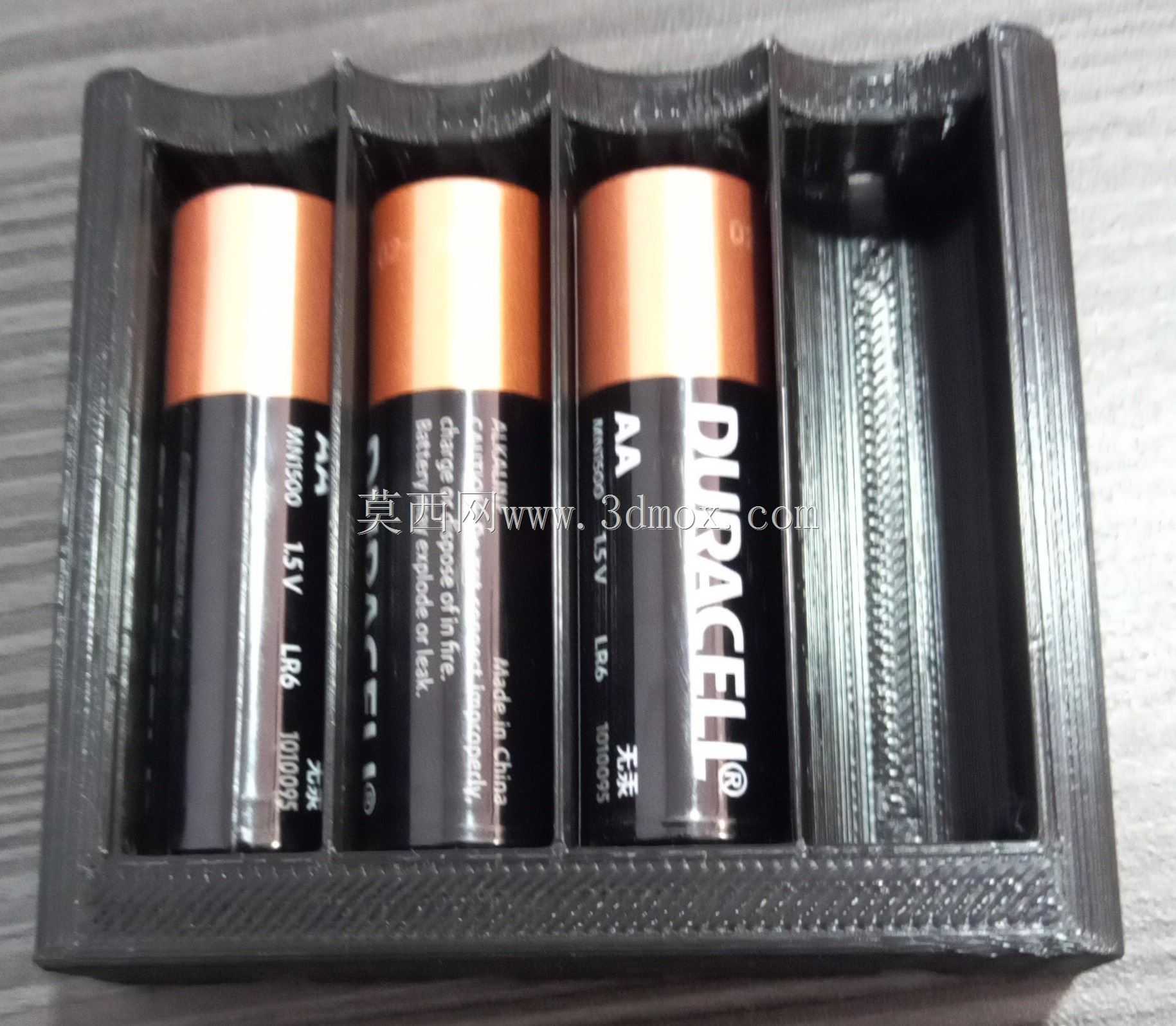

　　这款结构件主要面向便携式手持电子设备的电池仓部位设计，核心作用是作为AA电池排布区域的门楣限位构件，解决多节AA电池并排安装时的上端定位、仓门配合间隙控制问题，常见于手持测量仪器、便携式遥控设备、小型户外检测终端这类需要更换干电池供电的便携设备上。从实际装配场景来看，这类构件通常安装在电池仓的上端开口位置，下方对应四节并排布置的AA电池的正极接触端区域，构件上的四个等距凹槽刚好对应每节电池的圆柱面轮廓，凹槽的圆弧半径完全匹配AA电池的标准外径，安装后可以限制电池在仓内的径向窜动，避免设备跌落、晃动时电池移位导致的接触不良问题。设计过程中首先要匹配AA电池的标准尺寸参数，单节AA电池外径14.5mm，

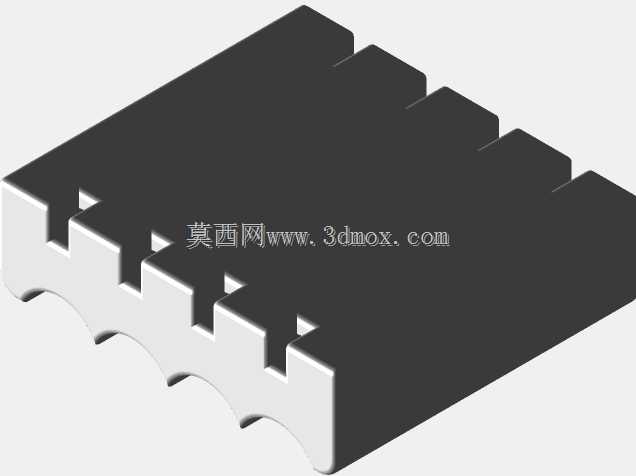

　　四节并排排布的中心距按照15mm设置，预留0.5mm的装配间隙，避免电池装入时出现卡滞；构件下方的四个圆弧槽深度设置为3mm，既能够起到足够的限位作用，又不会干涉电池正极与接触弹片的配合。构件上方的四个矩形凸台是和电池仓上盖的配合定位结构，凸台的尺寸公差按照IT12级控制，和上盖的定位槽采用间隙配合，装配时可以快速对位，不需要额外的定位治具，适合小型塑胶件的快速组装生产。构件的侧边设置有两个卡扣安装位，和电池仓主体的卡扣配合后，不需要额外打螺丝就可以完成固定，减少整机的零件数量，同时降低装配工时。考虑到便携式设备的使用场景，构件的壁厚统一设置为1.8mm，既保证足够的结构强度，在1米高度跌落测试时不会出现断裂变形，

　　又能控制塑胶件的成型周期，减少材料用量。构件的所有棱边都做了R0.3mm的圆角处理，避免装配时工人被锐边划伤，同时也能减少塑胶件成型时的应力集中问题，降低长期使用后出现开裂的风险。从安装边界来看，构件的整体长度适配四节AA电池并排的总宽度，总高度控制在12mm以内，不会占用电池仓内部过多的空间，给电池接触弹片、导线预留足够的布线空间；构件的背面设置有两个定位柱，和电池仓主体的定位孔配合，装配时可以快速确定安装位置，避免装反、装偏的问题。在实际选型应用中，这类结构件通常采用ABS或者PC+ABS合金材料注塑成型，表面做细晒纹处理，和设备外壳的质感保持一致，不需要额外的表面喷涂工艺，降低生产成本。针对不同的设备供电需求，

　　这个结构的槽位数量可以灵活调整，本次设计的四槽位结构对应4节AA电池串联的6V供电场景，能够满足大多数低功耗便携设备的供电需求，构件的圆弧槽内侧还预留了0.2mm的余量，可以兼容不同品牌AA电池的外径公差，不会出现某品牌电池装不进去或者过于松动的问题。另外，构件和电池仓门的配合面做了0.1mm的错位台阶，关闭仓门后可以完全遮挡电池仓的内部结构，同时起到一定的防尘作用，避免日常使用时灰尘、水汽从仓门缝隙进入电池仓，腐蚀电池接触弹片。
