创意针式夹持提取工具三维设计作品

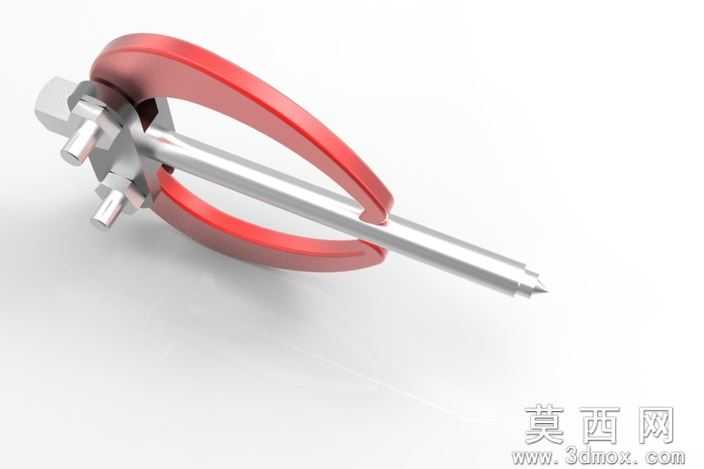

本作品为一款创意针式夹持提取工具的三维设计成果，整体建模过程依托三维设计软件完成，从结构草图绘制到零件实体建模全程遵循机械设计的尺寸配合逻辑，确保各部件装配关系合理无干涉。建模阶段首先完成核心穿刺针杆的实体构建，针杆采用细长轴类特征建模，前端做尖锐锥面处理以满足穿刺提取的功能需求，针杆主体做圆柱面光顺处理，保证后续夹持滑动过程的顺畅性。两侧的C型夹持臂采用曲面建模方式构建，通过样条曲线勾勒弧形轮廓后做加厚实体处理，表面赋予红色哑光塑料材质，还原手持工具常用的防滑塑胶质感，同时在夹持臂与针杆的接触位置做贴合弧面设计，保证夹持状态下的受力均匀。端部的调节锁紧结构采用六角头螺栓与配套螺母的组合建模，螺栓头部做标准六角切边处理，金属部件统一赋予亮面镀铬金属材质，通过材质粗糙度、反射率参数的调整，还原金属零件的冷冽质感与表面高光反射效果，与红色塑胶夹持臂形成鲜明的视觉区分。装配阶段通过同轴心、重合等配合约束完成所有零件的组装，可实现夹持臂沿针杆轴向滑动、端部螺栓锁紧固定的动作模拟，配套制作的动画演示完整还原了工具从张开对准、穿刺夹持到锁紧固定的完整操作流程，直观展现工具的使用逻辑。设计过程中重点考量了手动工具的人机交互属性，C型夹持臂的弧度尺寸贴合手指捏持的形态，针杆长度控制在单手握持操作的舒适区间，端部螺栓的六角尺寸适配常规扳手或手拧操作的力矩需求，整体结构简洁无冗余零件，既满足提取夹持的基础功能，也通过鲜明的材质配色提升作品的视觉表现力，渲染阶段采用柔光无影布光方案，避免金属表面出现过曝杂光，同时突出塑胶材质的细腻哑光质感，最终呈现的渲染图清晰展现各部件的结构细节与材质差异，完整呈现设计思路与功能特性。
