带NO/NC触点小型杠杆式限位微动装置

　　在自动化生产线的工位定位、小型步进电机的行程边界控制、精密检测治具的到位触发场景里，这类带双触点的小型限位触发装置是极为常用的检测执行元件，很多做小型非标设备的结构工程师在选型时，往往会优先考虑这类体积紧凑、触发反馈明确的结构，毕竟在空间局促的安装位里，过大的检测元件会直接挤占传动机构的布置空间，甚至会和运动部件产生干涉。

　　从实际功能逻辑来看，这类装置集成了常开与常闭两组触点，也就是行业内常说的SPDT单刀双掷结构，触发过程中杠杆的摆角直接带动内部弹片完成触点的通断切换，不需要额外的信号转换模块，直接可以接入PLC或者小型控制板的IO端口，响应延迟可以控制在毫秒级，完全能满足步进电机这类需要快速启停反馈的控制需求。很多做小型桌面级自动化设备的工程师应该有过类似经验，用普通的光电开关做行程限位时，往往会因为现场的粉尘、切削液雾气出现误触发，而这类机械式触发的结构，只要杠杆的触发位置调整到位，基本不会受环境光影、粉尘的干扰，可靠性在紧凑工位场景下反而比光电类检测元件更稳定。

　　在设计思路上，这个结构的核心是杠杆的触发行程与内部弹片的形变行程做匹配，杠杆的支点位置做了限位约束，保证杠杆在最小摆角和最大摆角之间运动时，不会过度挤压内部弹片造成塑性形变，同时杠杆的触发端做了加长的薄片状结构，不需要运动部件施加过大的下压力就能完成触发，哪怕是3D打印的轻型运动机构，也能顺利推动杠杆完成信号触发。外壳部分做了方正的块状结构，侧面预留了平整的安装基准面，安装时可以直接靠紧设备的安装立板，不需要额外做定位治具调整角度，底部的安装孔位间距做了标准化设计，和市面上多数同规格微型限位装置的安装尺寸兼容，替换时不需要重新在安装板上打孔，能大幅降低现场维护的替换成本。

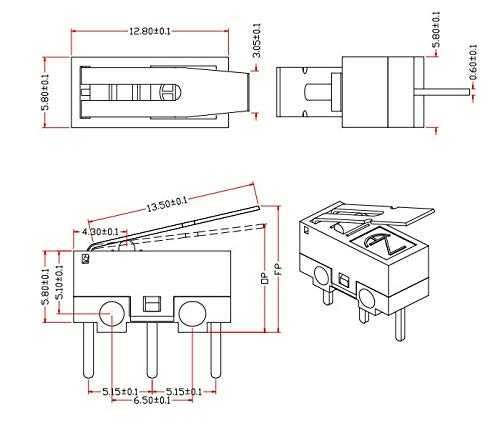

　　从安装边界的尺寸来看，整个装置的主体部分长宽高都控制在极小的尺寸范围内，杠杆自然状态下的伸出长度不会超出主体侧面太多，就算是在密集排布的走线槽旁边、或者是直线导轨的滑块侧方安装，也不会和周边的拖链、线缆产生刮蹭。触发杠杆的活动范围做了机械硬限位，就算运动部件出现少量的过冲，也不会把杠杆掰到超出形变极限的角度，内部的触点部分做了密封式的结构设计，日常设备运行产生的少量灰尘、碎屑不会直接落到触点表面，能有效减少触点接触不良的故障概率。

　　在实际的设备调试过程中，这类装置的触发位置调整也很方便，只需要松开安装螺丝微调主体的前后位置，就能改变杠杆的触发预压量，预压量控制在杠杆总行程的三分之一左右时，既能保证触点可靠闭合，又不会让杠杆长期处于过大的受力状态，延长整体的使用寿命。很多做教学实验设备、小型3D打印机、桌面级机械手的结构设计里，都会大量用到这类结构，毕竟它不需要复杂的接线和参数设置，安装完成后只要运动部件碰到杠杆就能输出稳定的开关信号，对于成本控制严格、安装空间有限的小型设备来说，是性价比极高的位置检测方案。

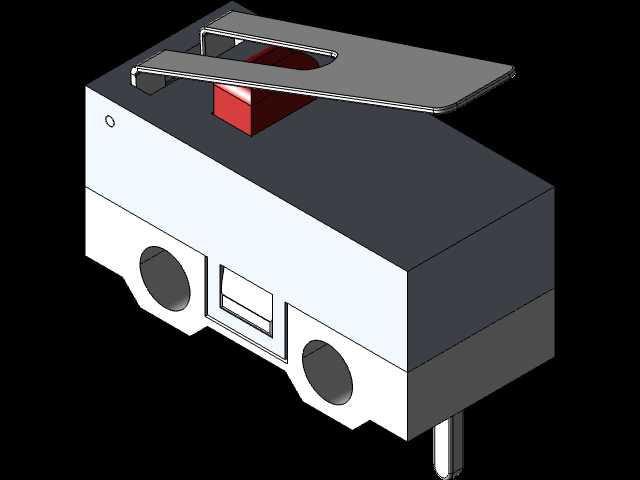

　　建模过程中需要重点注意杠杆的转动副间隙控制，间隙过大会导致触发位置出现重复定位误差，间隙过小又会在低温环境下因为热胀冷缩出现杠杆卡滞的问题，所以在配合尺寸的公差选择上，转动轴和孔的配合一般选用小间隙配合，既能保证杠杆转动灵活，又不会出现明显的晃动。内部的弹片部分建模时要还原实际的弯折角度，保证触点的接触压力在合理范围内，避免出现接触电阻过大的问题，外壳的边角处做了小的倒角处理，安装时不会划伤操作人员的手，也不会刮破周边的线缆绝缘层。
