电路板安装式5伏单通道继电器组件

在低压电控回路的设计选型中，这类板载5伏继电器是小功率负载通断控制的常用元件，常见于学生电子实训装置、小型智能家居控制模块、工业传感信号中转板、DIY创客电控项目里，承担着低压控制信号驱动小功率负载通断的核心作用，能实现控制回路与负载回路的电气隔离，避免负载端的电压波动串入控制侧损坏主控芯片。

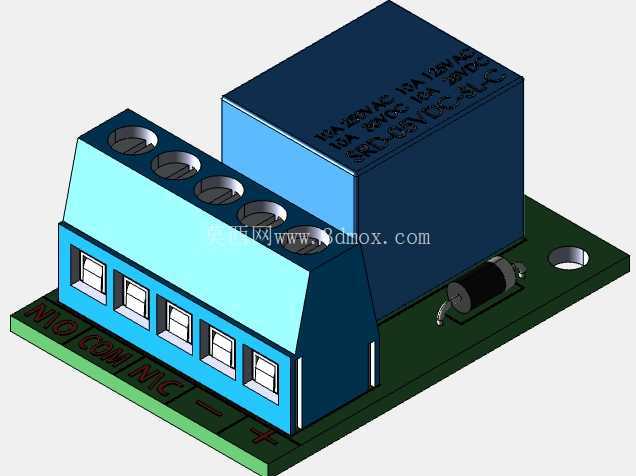

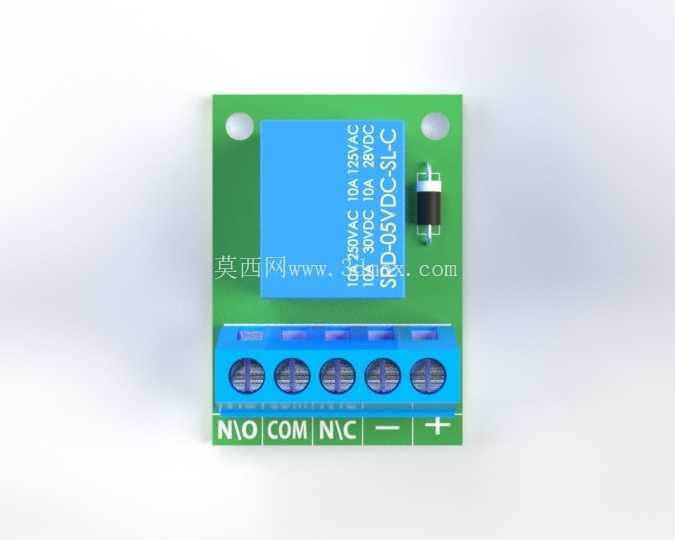

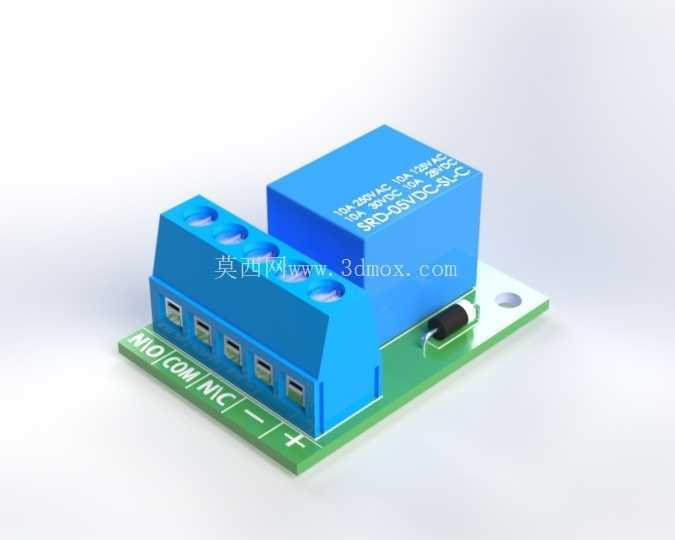

从实际安装适配的角度看，这款继电器采用直插焊接式结构固定在PCB基板上，继电器本体与蓝色接线端子排沿基板长度方向排布，接线端子排设置了多组接线位，分别对应公共端、常开端、常闭端、线圈供电正负极，每个接线位都配套螺丝锁紧结构，现场接线时不需要额外焊接引线，剥除导线绝缘层后插入端子孔拧紧螺丝即可完成接线，能大幅降低现场装配的接线难度，也方便后期维护时更换线路。基板上预留的安装孔位适配M2规格的自攻螺丝，可直接固定在设备内部的塑料安装柱或者绝缘支架上，安装时需要注意继电器本体与周边元件的间距，继电器线圈通电吸合时会产生轻微的电磁干扰，周边布设信号线路时需要保持至少3mm的安全间距，避免对微弱传感信号造成干扰。

设计层面上，这款继电器的线圈额定工作电压为5伏，可直接兼容绝大多数单片机、Arduino等主控板的IO口输出电平，不需要额外增设电平转换电路，线圈侧并联的续流二极管能在继电器断开瞬间释放线圈产生的反向电动势，避免反向电压击穿主控板的输出引脚，这一细节设计能大幅提升控制回路的运行可靠性。继电器触点的额定负载参数适配常见的小功率直流负载，比如小型指示灯、微型电磁阀、低功率直流电机等，选型时需要注意负载的启动电流不能超过触点的额定承受上限，容性或者感性负载需要适当降额使用，避免触点拉弧缩短使用寿命。

建模过程中需要重点还原几个关键结构尺寸：首先是蓝色接线端子的引脚间距，必须匹配标准2.54mm或者5.08mm的PCB焊盘间距，否则生成的PCB封装无法完成焊接装配；其次是继电器本体的引脚排布，要对照实际元件的规格书确认每个引脚的定义位置，避免建模时引脚错位导致生产出的电路板无法插装元件；最后是基板的外形边界，要考虑到接线后导线的弯折空间，端子排外侧需要预留至少5mm的走线空间，避免导线弯折后与周边金属结构发生短路。

实际应用中，这类单通道继电器常被用来扩展主控板的驱动能力，比如主控IO口的输出电流只有几毫安，无法直接驱动功率稍大的负载，通过继电器的触点就能承载安培级的负载电流，同时实现控制侧与负载侧的电气隔离，在潮湿或者多尘的使用场景下，还可以在继电器外部增设透明绝缘防尘罩，避免灰尘堆积在触点间隙引发接触不良的问题。安装时还要注意继电器的安装方向，尽量让触点的动作方向与设备的振动方向垂直，减少设备运行振动导致的触点误动作情况，在长期连续通电的应用场景下，需要核算线圈的温升情况，确保周边的塑料元件不会因为线圈长期发热出现变形软化的问题。
