12伏常闭型黄铜进水电磁阀结构设计

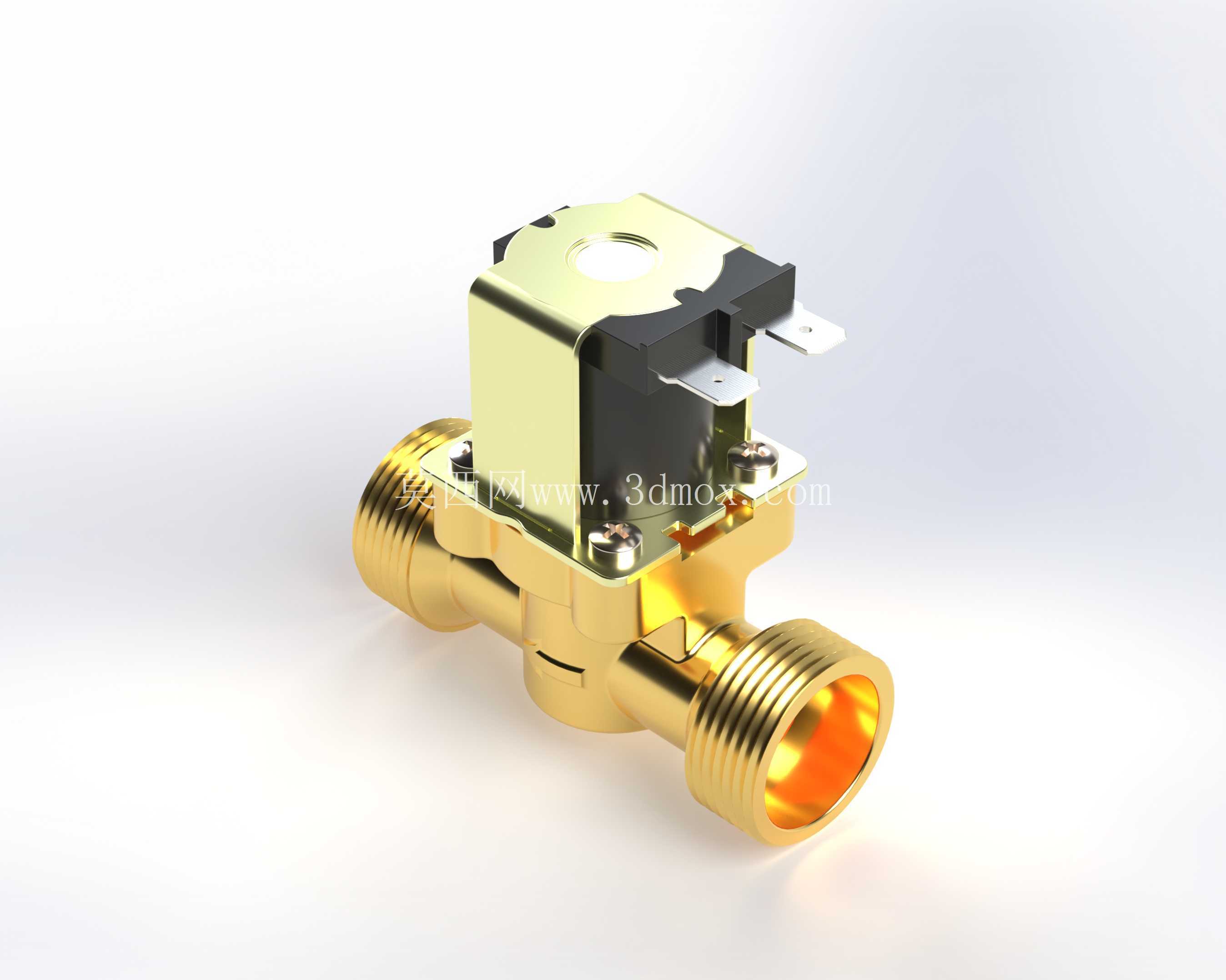

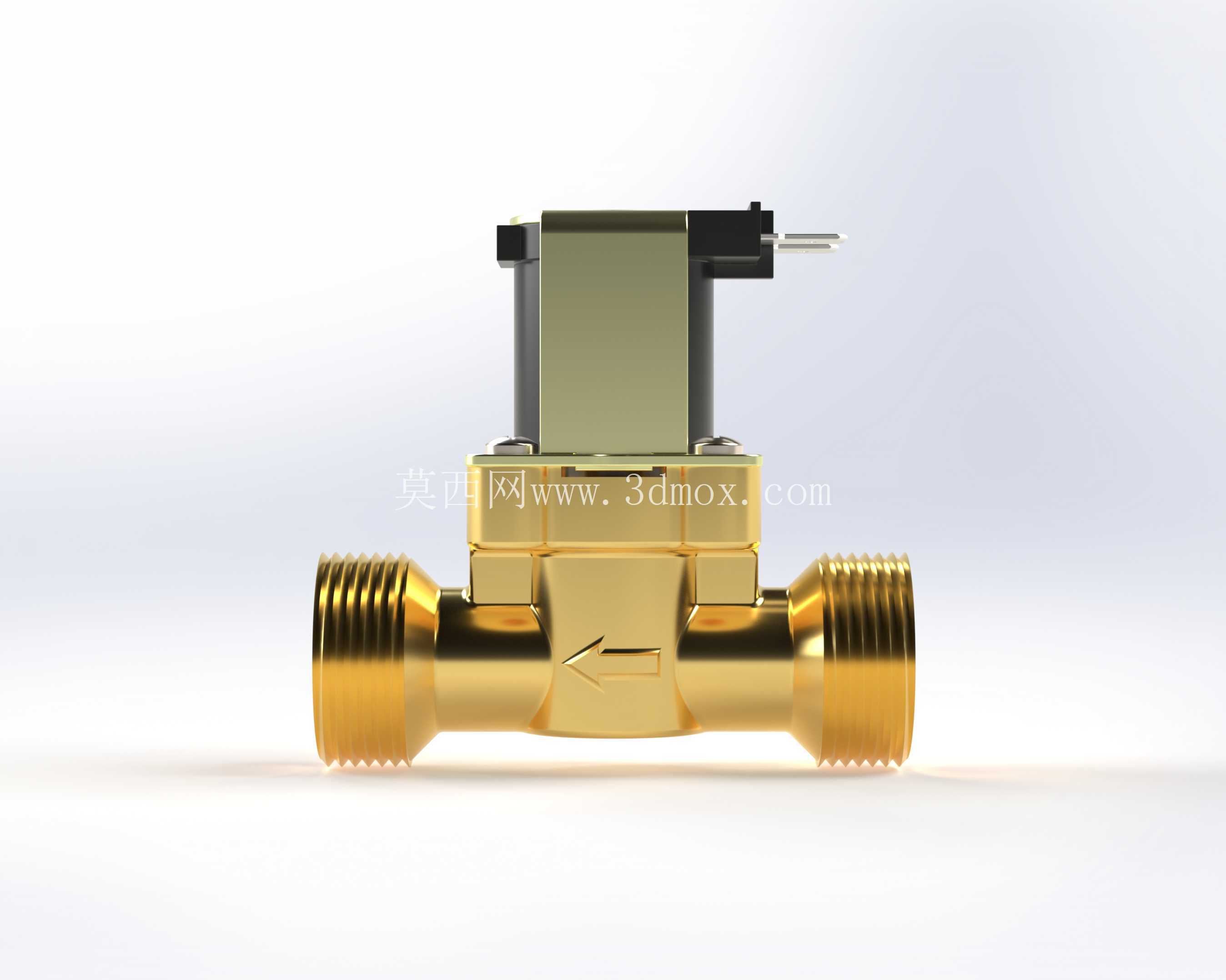

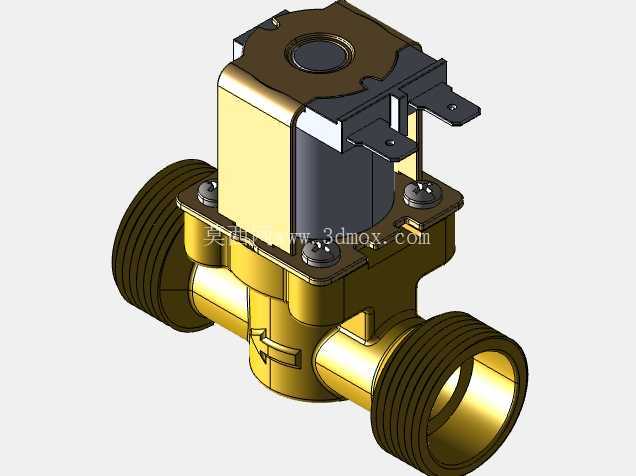

　　这款12伏电控水阀的三维建模过程中，首先要考虑的是民用及小型自动化设备里的水路通断控制需求，这类阀常见于净水设备管线、小型灌溉支路、智能卫浴供水回路、小型工控装置的冷却水路通断场景，核心作用是通过电信号控制水路的导通与截断，替代手动阀实现远程或自动控制。从结构拆分来看，整个阀分为上部电磁驱动头与下部阀体流道两部分，驱动头部分采用塑封线圈结构，外包金属屏蔽罩，既可以避免线圈受潮，也能减少电磁外泄对周边弱电元件的干扰，两个插片式接线端子采用侧向伸出设计，接线时不需要在阀的轴向预留额外操作空间，适配紧凑安装位的布线需求。

　　下部阀体采用黄铜锻压成型的结构，流道为直通式设计，两端外螺纹接口采用常规4分管螺纹规格，匹配民用供水系统常用的管路连接尺寸，安装时不需要额外做转接头适配，螺纹段预留足够的拧入长度，配合生料带密封即可达到1MPa以内工作压力的密封要求，不会出现接口渗漏问题。建模时需要重点关注动铁芯与阀体进水口的密封配合面，密封垫采用平面贴合结构，动铁芯的行程控制在1.5mm以内，既保证通电时能快速抬起打开流道，也能避免行程过大导致的线圈吸合功率不足，断电时依靠内置弹簧的压力快速下压密封垫，截断水路，响应时间控制在0.5秒以内，满足多数自动控制场景的响应速度要求。

　　流道设计上做了平滑过渡处理，进水端到出水端没有直角突变结构，减少水流经过时的压损，同时避免水中杂质在拐角处沉积卡滞动铁芯，进水端内置了简易的滤网安装位，可加装40目不锈钢滤网拦截大颗粒杂质，延长阀的使用寿命。安装边界方面，整个阀的总长度控制在65mm左右，阀体最大外径22mm，上部电磁头的宽度32mm、高度40mm，安装时只需要在管路两侧预留10mm的扳手操作空间即可完成拧装，电磁头上方不需要预留额外维护空间，因为这类阀为全密封结构，日常使用不需要拆解维护，可直接水平或垂直安装在管路上，垂直安装时建议电磁头朝上，避免管道内的杂质沉积在动铁芯腔体内影响动作可靠性。

　　建模过程中对配合公差做了合理设定，动铁芯与导套的配合间隙控制在0.05mm以内，既保证动铁芯动作顺畅无卡滞，也不会因为间隙过大导致泄压影响密封性能，线圈部分的绕线空间预留了足够的槽满率，12伏额定电压下的吸合功率控制在5W以内，长时间通电不会出现过热问题，适配长时间待机的控制场景。从实际选型角度看，这款阀的通径为12mm，额定流量下的压损小于0.02MPa，满足小型供水回路的流量需求，可适配常温清水介质的控制场景，不适合用于含有强腐蚀性杂质或者高温流体的管路，建模时也对密封件的材质适配做了结构预留，若用于弱腐蚀性流体，可将丁腈橡胶密封垫更换为氟橡胶材质，不需要改动整体阀体结构。
