DF机器人液位检测传感器电路板结构

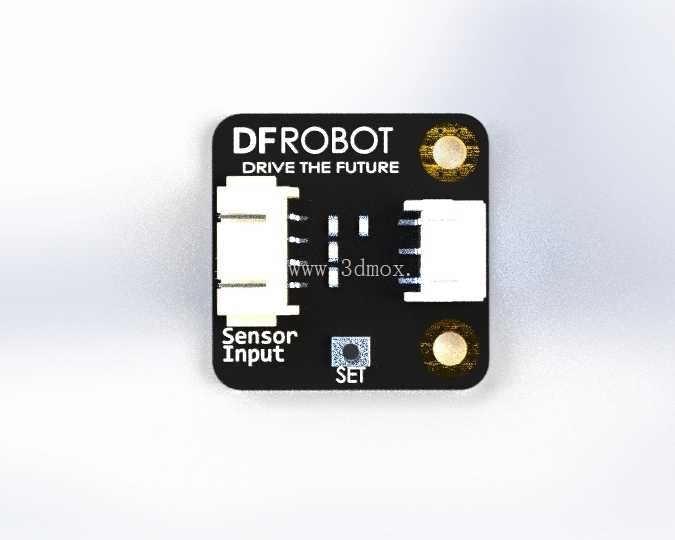

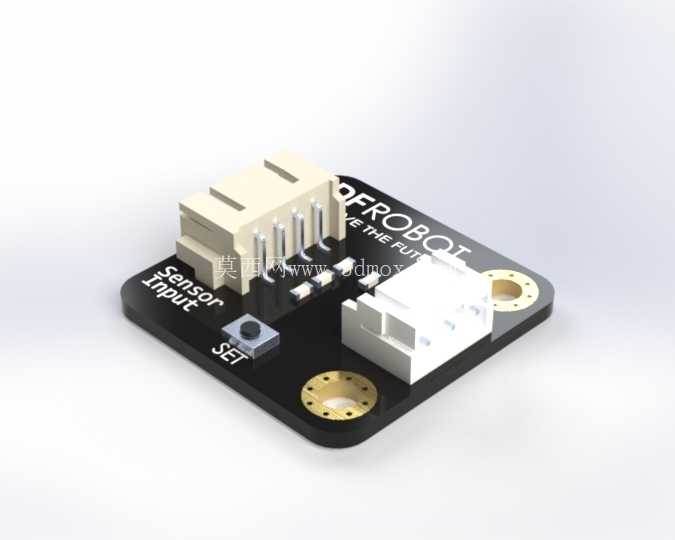

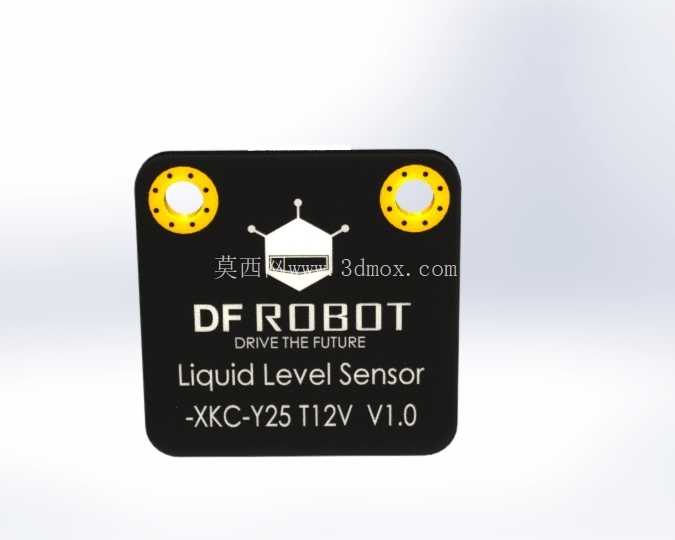

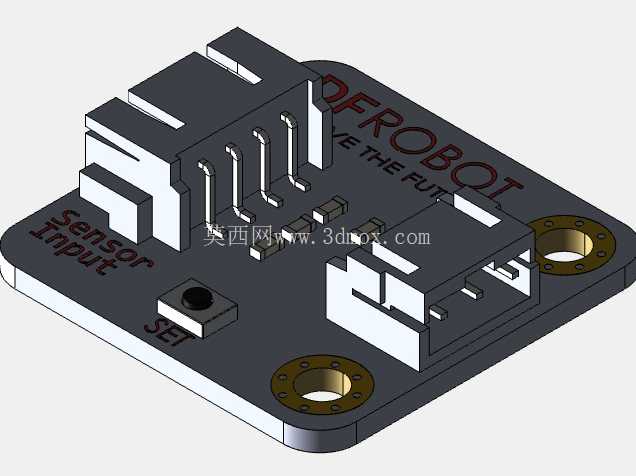

在小型流体管路、储液容器的液位监测场景中，这类集成式液位传感板是整套检测系统的前端核心部件，区别于传统浮球式、电极式液位检测元件，它将信号调理电路、接线端口、安装基准全部集成在单块PCB基板上，不需要额外搭建外围转接电路，能直接嵌入到小型自动化设备、教学实验平台、小型储液装置的电控体系里完成液位信号采集。从结构设计来看，整块板采用圆角矩形的PCB基材，板身两个对角位置设置了金属衬套的安装孔，孔位做了沉台设计，安装时螺丝穿过孔位锁紧后，螺丝头部不会突出板件表面，避免和周边布线、相邻元件产生干涉，安装孔的中心距经过标准化适配，能兼容多数开源硬件平台、小型设备安装面的孔位规范，不需要额外做安装转接板。板上的元件布局完全按照信号流向排布，输入接线座布置在板边一侧，采用带锁扣的卧式接插件，接线后线材不会因为设备运行振动松脱，接插件的引脚间距做了防呆设计，不会出现电源、信号接反的问题；信号调理区域的贴片元件全部排布在板身中部，避开安装孔的受力区域，避免安装锁紧时的应力导致贴片元件虚焊脱落；板上预留的SET按键采用轻触式贴片按键，布置在板边易操作的位置，不需要拆开设备外壳就能完成灵敏度校准操作，按键旁做了丝印标识，现场调试时能快速识别功能。输出接口采用和输入侧同规格的锁扣接插件，布置在板身另一侧，能直接对接主控板的IO端口，输出的信号已经过板载电路调理，不需要额外做信号放大、滤波处理，主控端能直接读取液位状态。板身表面的丝印做了功能分区标识，Sensor Input、SET等丝印清晰标注了各个区域的功能，现场接线、调试时能快速识别对应端口，减少接错线的概率。从实际应用的适配性来看，这块传感板的整体厚度控制在较低范围，板上最高的元件就是两侧的接插件，整体安装占用的空间很小，能嵌入到空间紧凑的小型设备内部，比如桌面级3D打印机的耗材液位检测、小型水培装置的水位监测、教学机器人的流体实验模块、小型冷却循环系统的液位告警场景都能适配。设计时充分考虑了工业现场的使用需求，PCB板采用阻燃基材，焊盘做了加厚镀锡处理，长期在潮湿的液位检测环境下使用也不容易出现焊盘氧化、接触不良的问题，安装孔的金属衬套能分散锁紧螺丝的压力，避免PCB板因为安装力过大出现开裂。在做整机结构设计时，只需要在安装面预留对应位置的两个螺纹孔，将传感板对准孔位锁紧即可，不需要设计复杂的定位结构，板边的圆角处理也避免了安装时刮伤线材、划破操作人员手套的问题。板上的元件全部采用工业级耐温规格，在常规设备运行的温度范围内都能稳定工作，不会因为设备内部的温升出现参数漂移。和传统的分立式液位检测电路相比，这种集成式传感板不需要设计人员自行绘制PCB、采购元件焊接，能直接作为标准件选型使用，大幅缩短小型设备的开发周期，也减少了自行焊接电路带来的可靠性问题。在三维建模过程中，这块板的所有元件高度、安装孔位、接插件位置都按照实物尺寸1:1还原，做整机装配干涉检查时，能精准模拟板件装入设备后的空间占用情况，提前排查接插件和周边结构件、线材的干涉问题，避免实际装配时出现装不进去、接线空间不足的问题。
