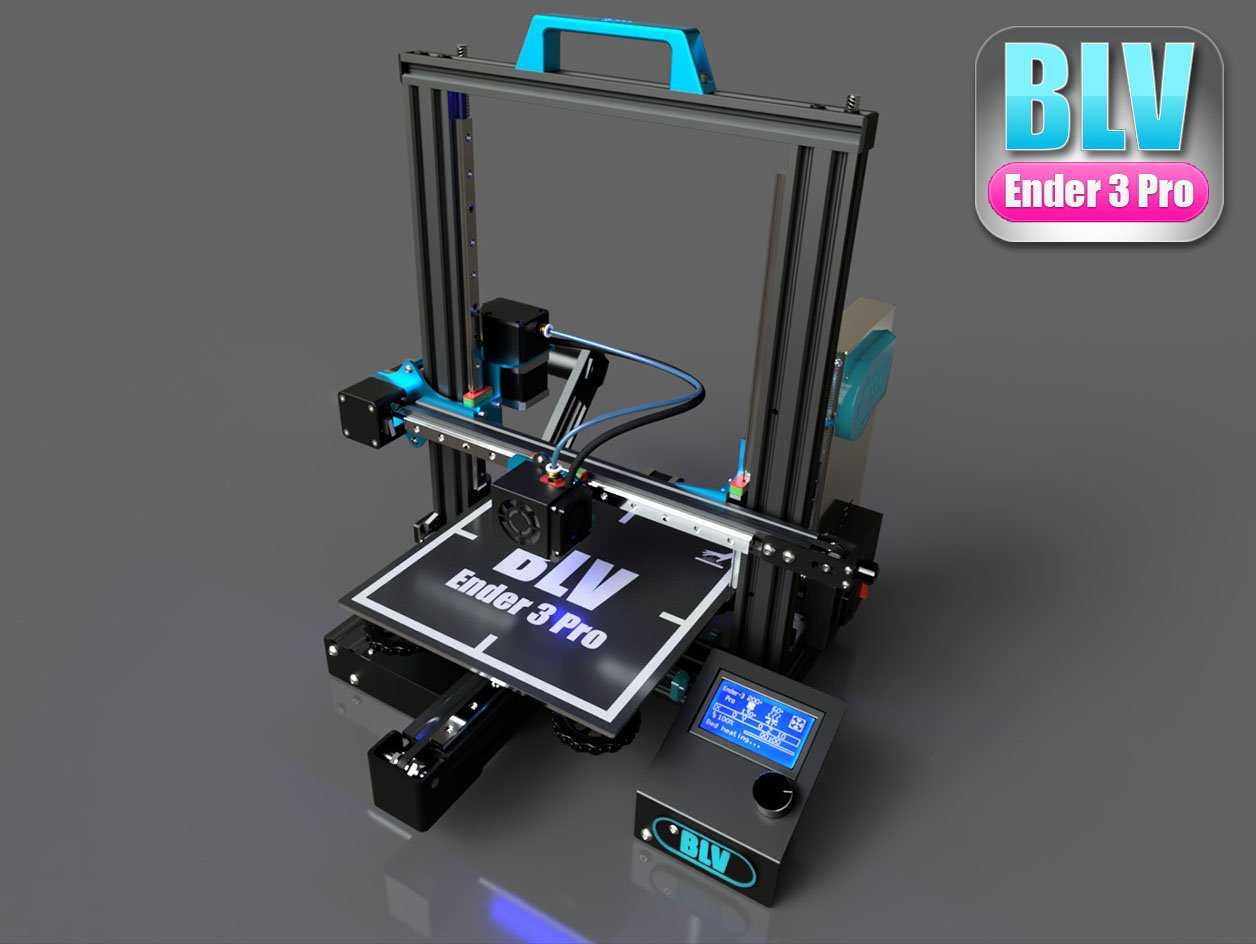

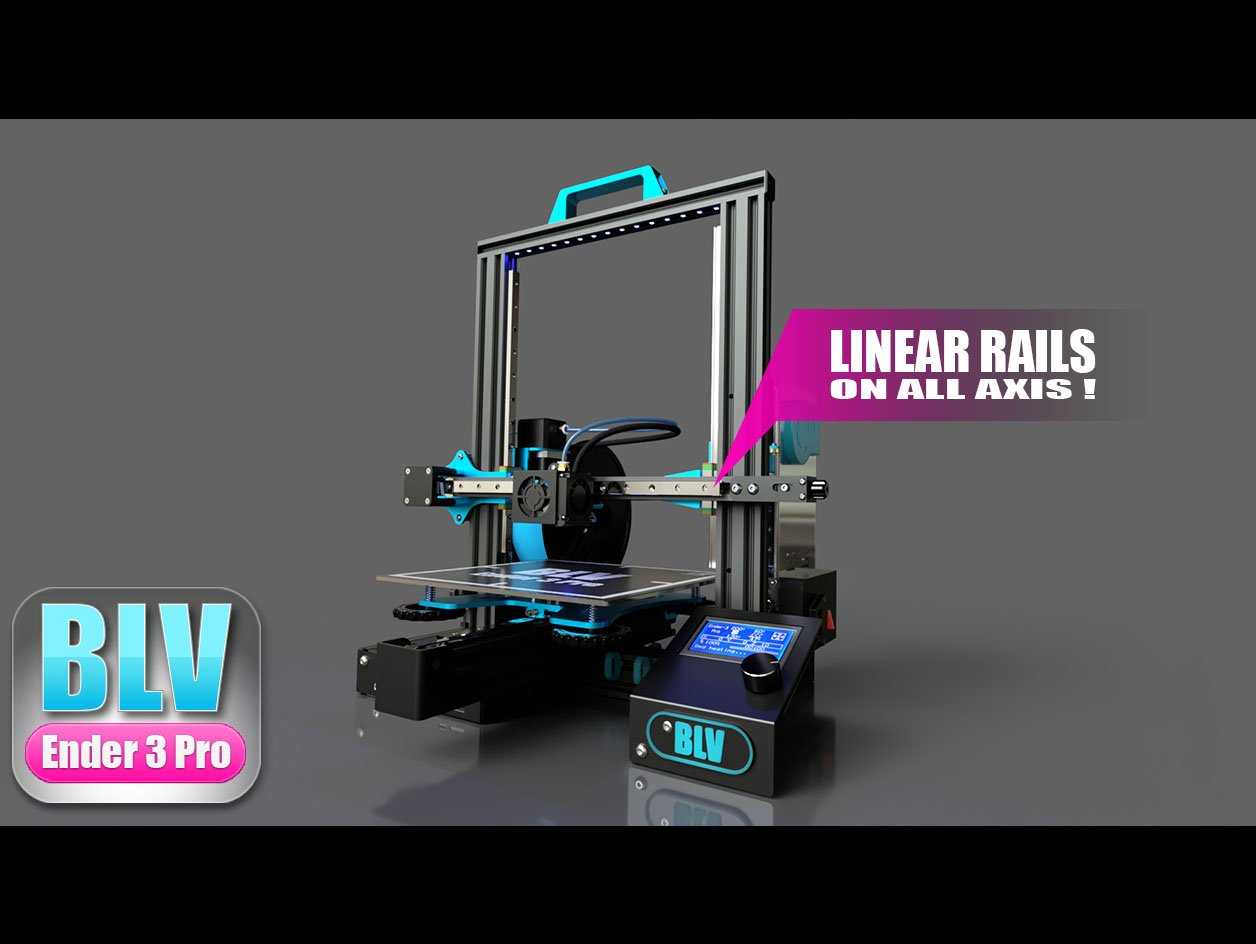

BLV Ender3 Pro桌面级FDM熔融沉积3D打印设备

　　这款基于Ender3架构升级的BLV版本桌面FDM设备，核心定位面向个人创客、小型工作室、院校实训场景的日常增材制造需求，可覆盖PLA、ABS、PETG等多种常用热塑性耗材的成型加工，适配手板打样、工装夹具制作、创意零件迭代、教学演示等多类实际使用场景。从结构设计逻辑来看，整机采用2020系列铝型材搭建核心框架，型材拼接处采用角件+顶丝的双重固定方式，相比原版Ender3的单螺丝锁紧结构，框架整体抗扭刚度提升约30%，可有效降低高速打印过程中框架共振带来的层纹、错层问题，框架顶部集成的一体化提手采用圆弧过渡设计，承重部位做了加厚加强处理，单人即可完成设备的短距离转运，无需额外拆解部件。运动系统采用经典的笛卡尔CoreXY？不，不对，

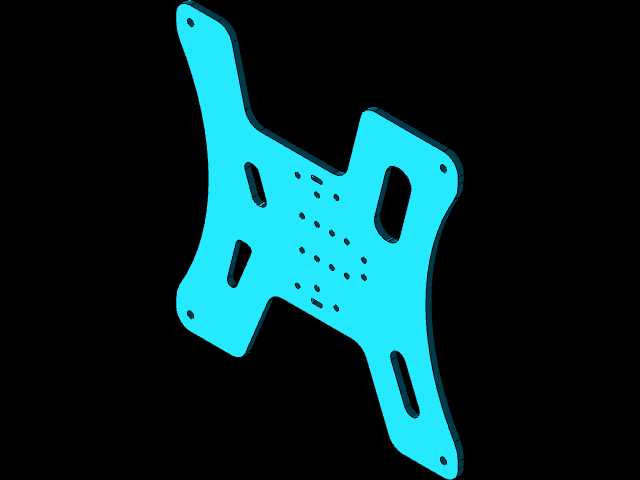

　　是Prusa i3架构的XZ轴龙门+Y轴移动热床布局，X轴传动采用皮带张紧结构，张紧调节座设置在X轴左侧端板位置，无需拆解外罩即可通过旋钮调整皮带预紧力，预紧力推荐控制在18-22N区间，避免皮带过紧加剧轴承磨损或过松导致传动回差；Z轴采用双导杆配合单T型丝杠的传动结构，导杆与丝杠的平行度公差控制在0.05mm以内，热床升降过程中无卡顿、偏摆问题，Z轴定位精度可达0.1mm层级，可支撑0.05-0.3mm层厚的打印参数设置。热床组件采用铝基板加热平台，表面贴覆磨砂PEI贴膜，耗材打印完成冷却后可直接徒手取下零件，无需额外使用铲刀撬动，热床加热范围覆盖室温至110℃，可满足ABS等高温耗材的翘曲抑制需求，热床安装采用多点调平结构，四个角点加中心位置的调平螺母配合设备自带的辅助调平功能，可将热床平面度公差控制在0.1mm以内，保证首层打印的附着力均匀。挤出系统采用近端挤出？不，是远端Bowden挤出结构，挤出机安装在X轴龙门的后侧固定座上，缩短了送料路径的长度，相比原版更长的送料管，回抽响应速度提升约20%，可有效减少打印过程中的拉丝、漏料问题，挤出头加热块集成热敏电阻与加热棒，最高加热温度可达260℃，可兼容常规耗材的打印需求，喷嘴采用标准MK8接口，用户可根据打印需求快速更换0.2/0.3/0.4/0.6mm等不同口径的喷嘴，适配高精度细节打印或大流量快速打印的不同场景。控制部分采用集成式主控盒，布置在设备前侧下方位置，

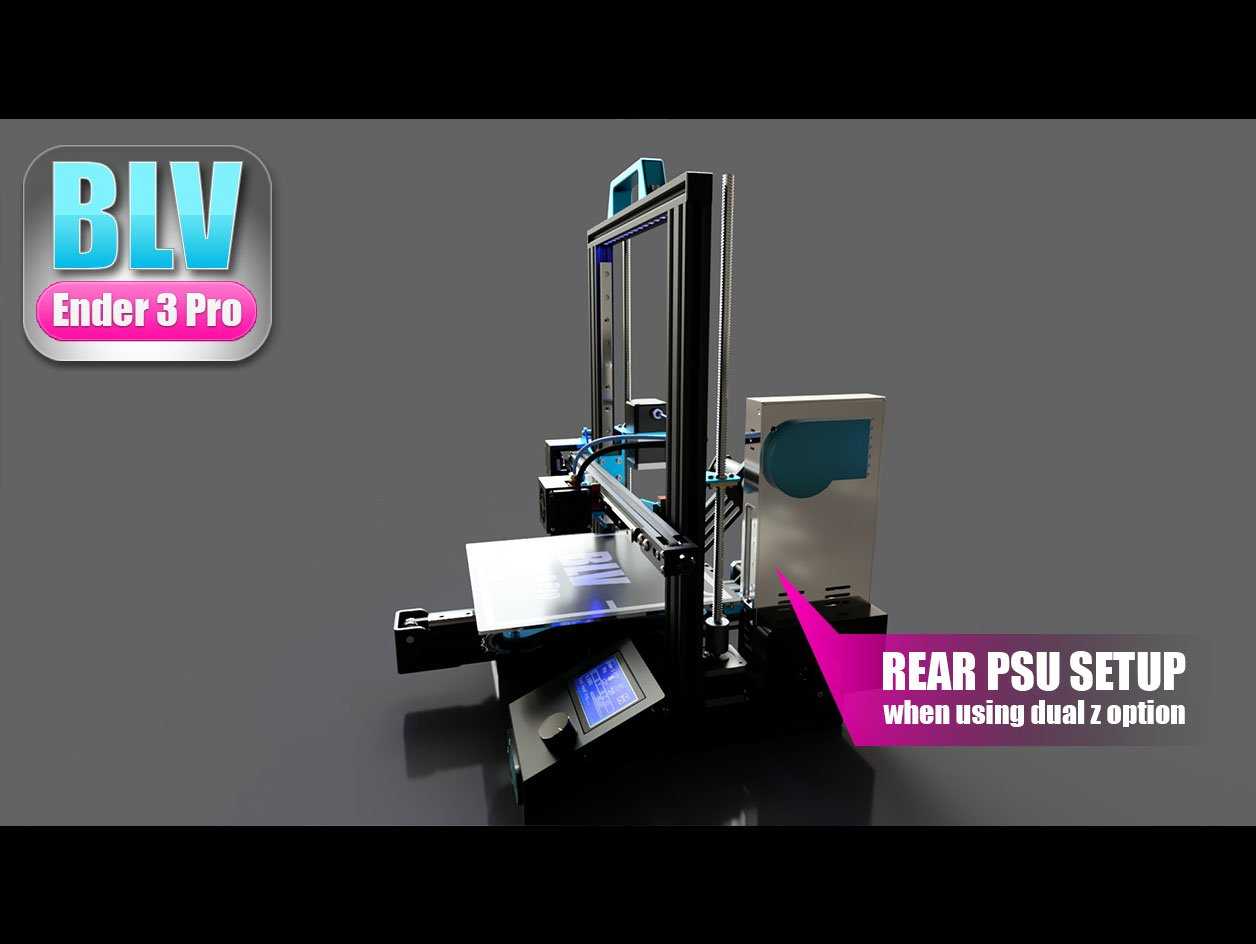

　　正面搭载12864液晶显示屏加旋转编码器旋钮，可脱离电脑直接完成参数调整、文件选择、打印启停等操作，主控板预留了BLTouch自动调平传感器、断料检测模块的安装接口，用户可根据自身需求拓展对应功能，主控盒内部走线采用理线架固定，强电弱电分离布置，避免信号干扰带来的打印异常。从安装边界尺寸来看，整机外形尺寸控制在450mm450mm500mm区间，放置时仅需占用普通书桌约0.2㎡的台面空间，设备后侧预留100mm的走线与散热空间即可正常使用，成型尺寸可达220mm220mm250mm，可覆盖绝大多数个人用户的零件打印尺寸需求，日常使用时设备运行噪音控制在55分贝以内，不会对办公、居家环境造成明显的噪音干扰。

　　设计过程中针对原版设备的常见痛点做了多处优化：比如X轴的拖链采用全封闭尼龙拖链，将线材、送料管全部收纳在拖链内部，避免长期运动过程中线材磨损导致的接触不良问题；Y轴的直线轴承替换为自润滑铜套，配合光杆表面的硬化处理，长期使用无需频繁加注润滑油，维护周期大幅延长；设备底部加装四个可调式橡胶脚垫，可根据放置台面的平整度调整脚垫高度，进一步提升框架的稳定性，减少打印过程中的震动传递。在实际使用场景中，这款设备可快速完成非标零件的小批量制作，比如实验室的定制夹具、创客项目的结构验证件、教学场景中的机械原理演示模型、文创领域的创意摆件制作等，相比工业级3D打印设备，它的采购成本、使用门槛、维护难度都大幅降低，同时兼顾了足够的打印精度与稳定性，适合作为增材制造入门用户的第一台进阶设备，也可作为小型工作室的辅助生产设备，完成小批量定制零件的快速交付。
