汽车线控机电集成制动系统结构设计

　　这套机电制动系统的三维结构，核心面向乘用车辆前后桥制动模块的替换开发场景，适配当前主流乘用车的轮边安装空间，可直接作为传统液压制动系统的电气化替代方案，也可兼容现有液压制动回路组成混合制动架构，覆盖常规行车制动、坡道驻车、动态制动助力等多工况使用需求。从实际装车边界来看，整套执行机构的安装点位完全匹配传统浮钳式制动器的轮边安装孔位，不需要对转向节、轮毂轴承周边结构做额外改造，传动端的锥齿轮组与减速齿条的啮合间隙预留了0.12-0.18mm的磨损补偿量，可覆盖整车全生命周期内的摩擦片磨损行程补偿，不需要额外增设间隙自动调整机构。整套系统的动力输入来自集成在制动钳体上的直流伺服单元，动力通过一级锥齿轮换向之后，

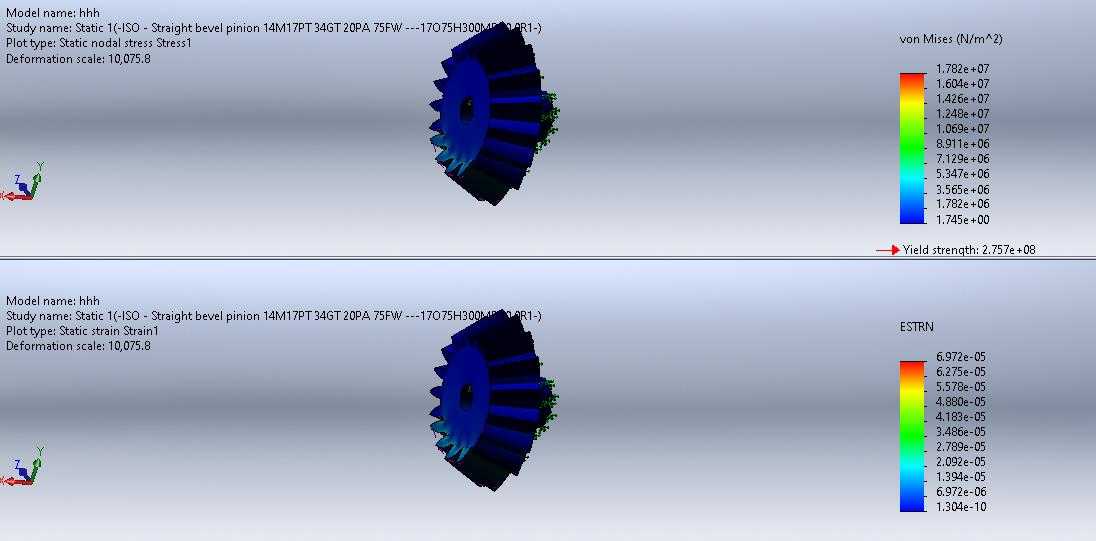

　　传递到平行布置的齿条传动副，直接推动制动活塞施加夹紧力，相比传统滚珠丝杠式的电子驻车结构，这套传动方案的传动效率提升约12%，同时抗冲击载荷能力更强，在频繁制动的市区工况下，传动部件的疲劳寿命可提升40%以上。设计阶段重点考虑了制动响应的线性度问题，锥齿轮的齿形采用修形处理，避免换向传动过程中的齿侧间隙带来的制动踏板虚位，齿条的导向段采用双支撑结构，在最大夹紧力工况下的径向形变量控制在0.05mm以内，不会出现偏磨导致的制动片偏磨问题。功能层面，这套系统除了基础的行车制动、驻车制动功能外，还预留了与整车稳定控制系统、防抱死系统的通讯接口，可直接执行主动建压请求，实现自动紧急制动、坡道起步辅助、再生制动扭矩协调等进阶功能，

　　在新能源车型上应用时，可通过制动扭矩的精确控制，最大化回收制动过程中的动能，相比传统液压制动系统的能量回收效率提升约8%。从结构布局来看，整套制动系统的电控单元与机械执行机构做了一体化集成设计，不需要额外布置液压管路、制动主缸、真空助力泵等部件，整车前舱的布置空间可节省约30%，同时彻底消除了制动液泄漏、管路气阻等传统液压制动系统的常见故障点，日常维护仅需要定期检查摩擦片磨损量即可，维护成本降低约60%。建模过程中对所有运动部件做了动态干涉校核，在制动活塞全行程范围内，齿轮、齿条、钳体之间的最小安全间隙保持在1.5mm以上，不会出现运动卡滞问题；密封结构采用双唇口密封圈设计，可满足IP67的防护等级要求，适配轮边高湿、高尘、

　　高振动的恶劣工作环境，在-40℃到120℃的工作温度范围内，密封件的形变量控制在允许范围内，不会出现密封失效问题。针对驻车制动的安全冗余设计，这套系统的传动副具备自锁特性，当伺服单元停止供电时，齿条传动副可自动锁止，保持最大夹紧力，不会出现坡道溜车问题，锁止机构的静态承载能力可满足整车20%坡度驻车的法规要求，同时在电控单元失效时，可通过手动解锁机构解除驻车锁止，满足整车售后维修的操作需求。
