柱塞式手动微型注塑成型设备结构

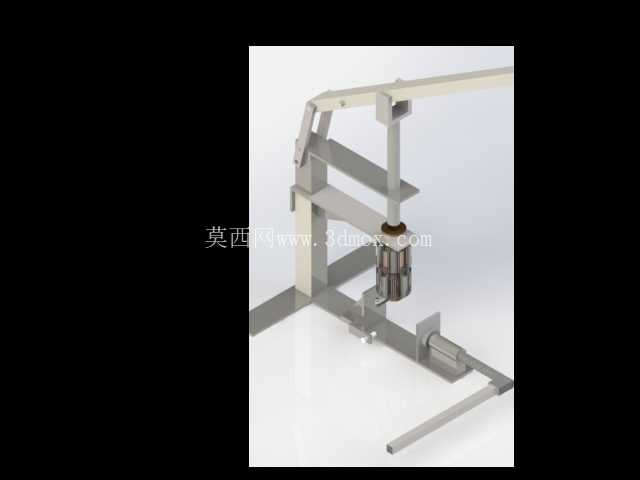

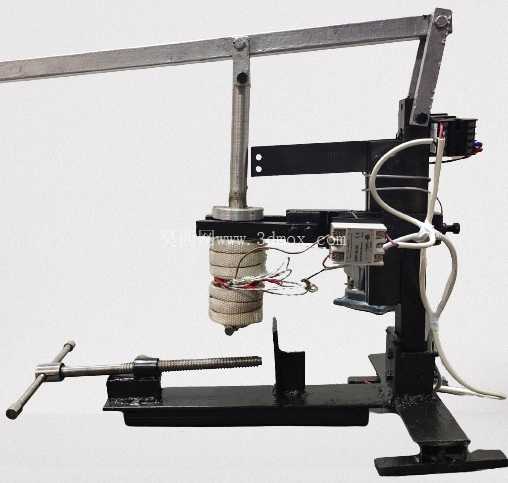

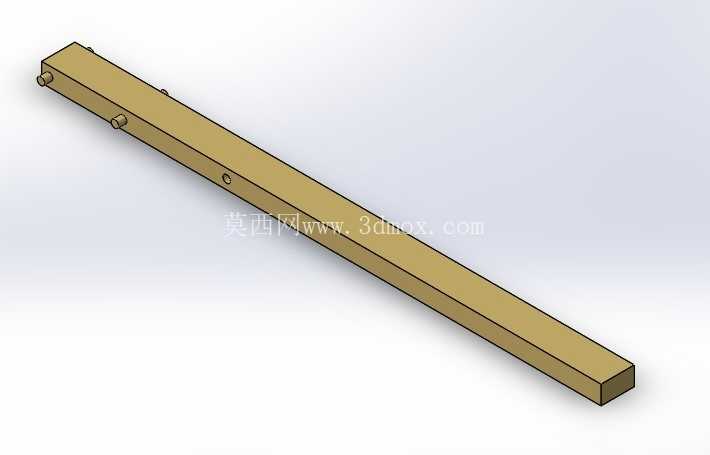

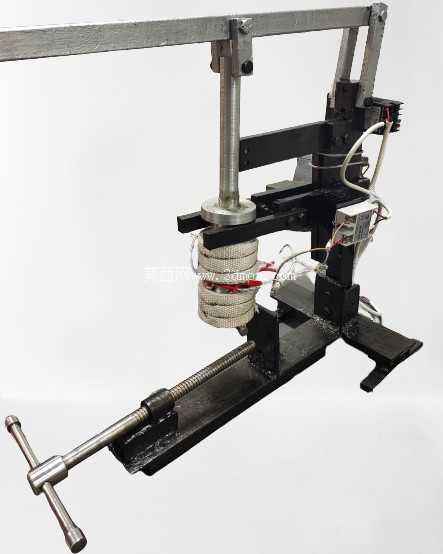

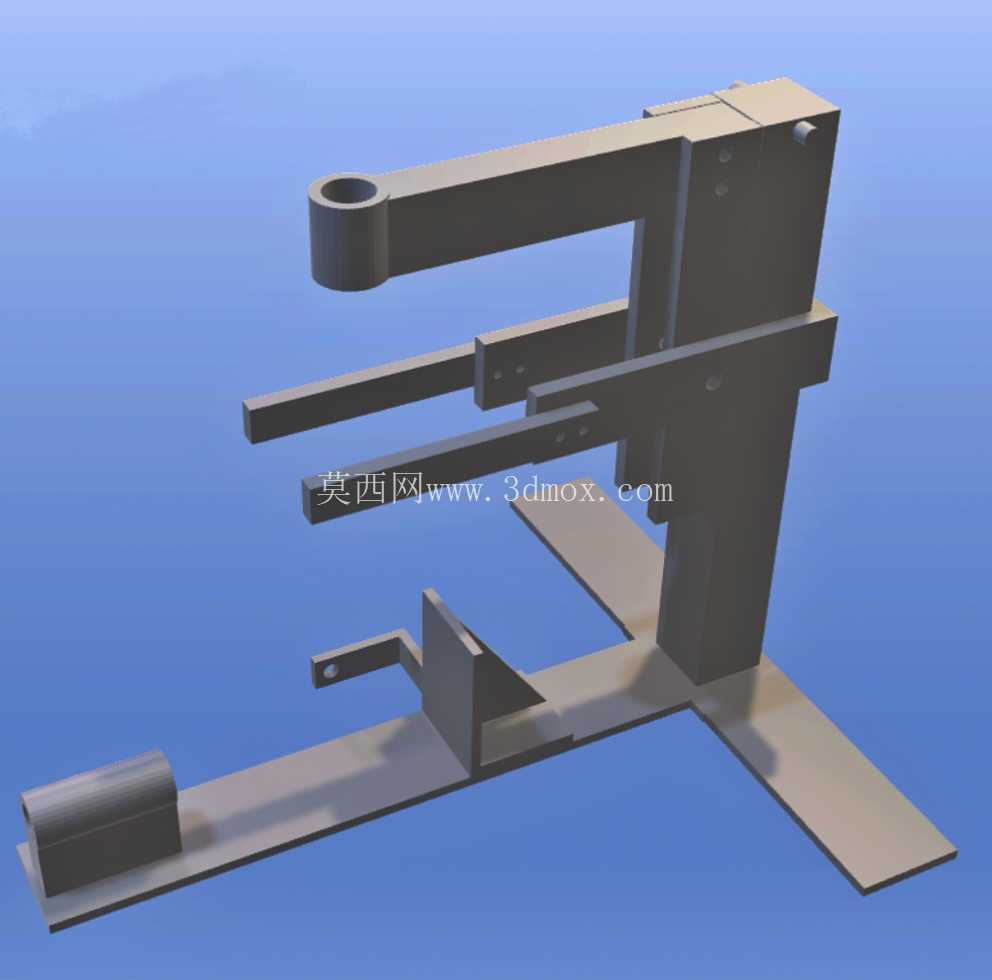

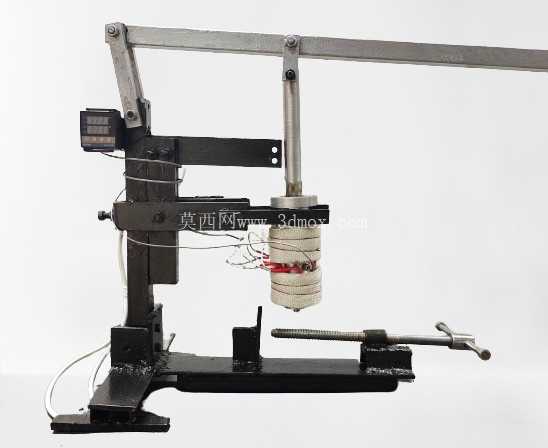

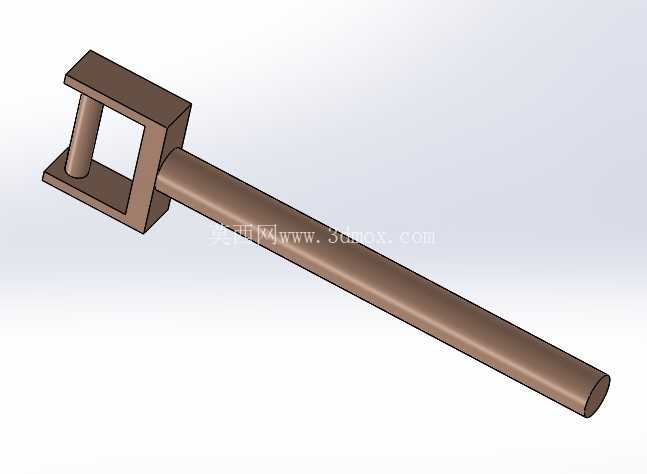

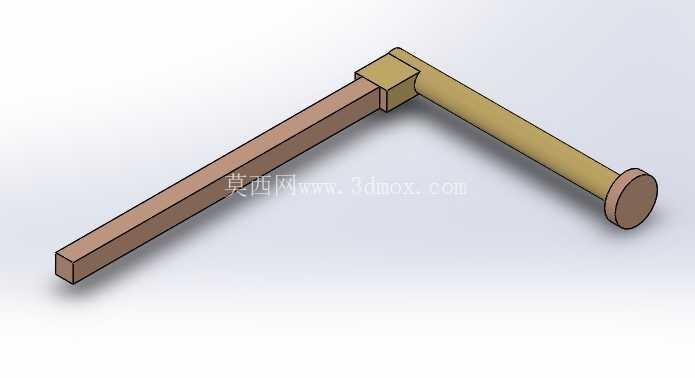

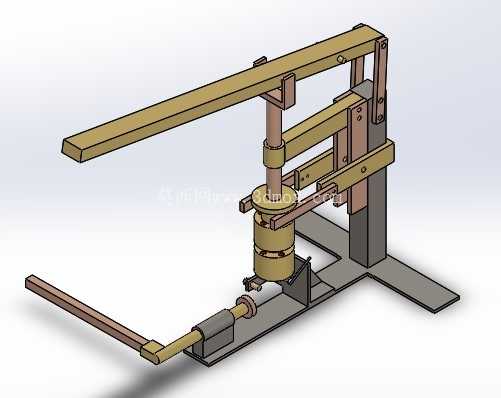

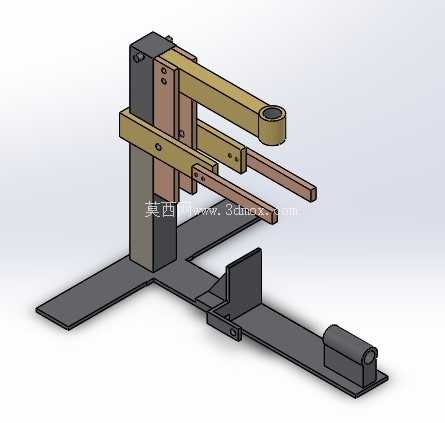

　　这款柱塞式微型注塑设备，核心定位是小尺寸场景下的热塑性零件成型作业，从结构设计之初就瞄准了空间受限的使用环境，没有照搬大型注塑机的框架逻辑，而是把功能模块做了极致的紧凑化整合。先从安装边界说起，整机采用落地式L型支撑底座，底座为平板式结构，不需要额外做预埋固定，放置在平整的硬质工作台面即可稳定作业，整体占地尺寸控制在极小范围内，横向伸出的操作手柄预留了足够的手动操作空间，不会和周边的实验台架、工具存放区产生干涉，垂直方向的立柱高度经过优化，既保证了柱塞的足够注射行程，也不会因为过高导致设备重心偏移，手动操作压杆时的力臂长度经过反复测算，成年人单手握持施力即可完成注射保压动作，不需要额外加装助力结构。

　　从实际用途来看，这类设备完全区别于量产线的大型注塑机，主要覆盖三类核心场景：第一类是产品研发阶段的原型件快速验证，结构工程师在完成小尺寸塑料零件的设计后，不需要开量产钢模，用这类小型设备就能快速完成几十件以内的样件制作，验证结构装配、材料适配性，大幅缩短研发打样的周期；第二类是教学实训场景，职业院校、高校的材料成型、机械设计相关专业，可以用这类设备开展注塑工艺实操教学，学生可以直观观察塑化、注射、保压、冷却的全流程，理解温度、注射速度、保压压力对成型件质量的影响，设备自带的紧急停止结构也能充分保障实训操作的安全性；第三类是小批量定制零件的生产，比如小型文创配件、精密仪器的非标小塑料件、模型改装配件等，单批次几十到几百件的生产需求，用这类微型设备的综合成本远低于开大型模具或者用工业级3D打印，成型件的致密度和材料性能也更接近量产注塑件。

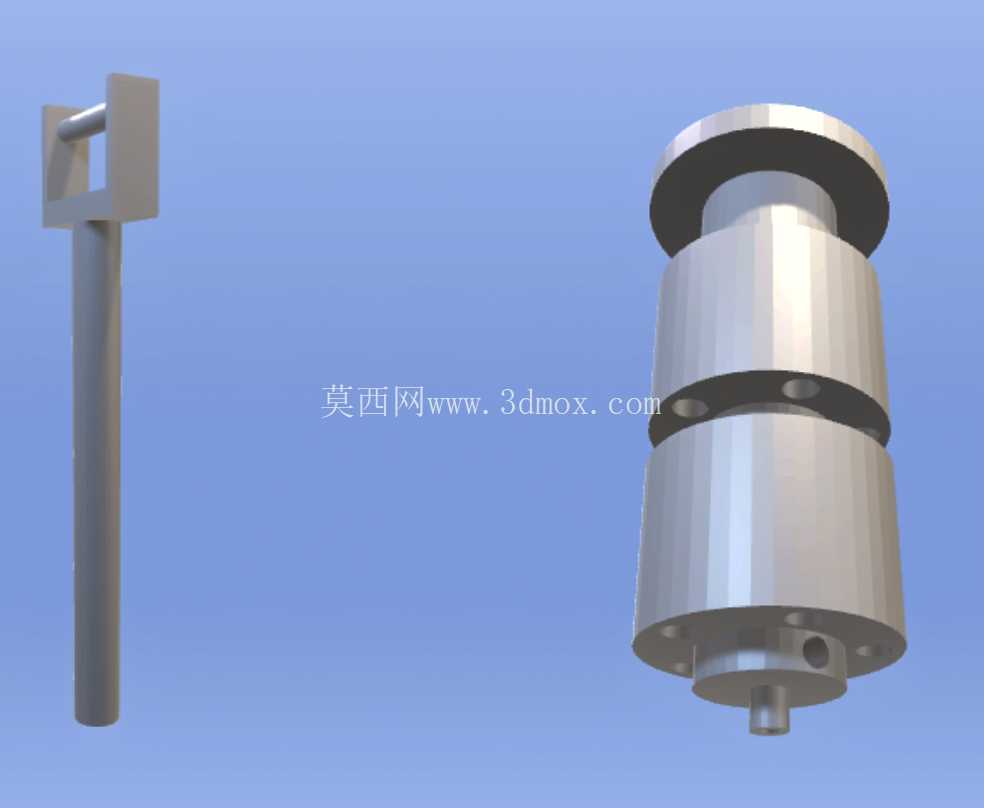

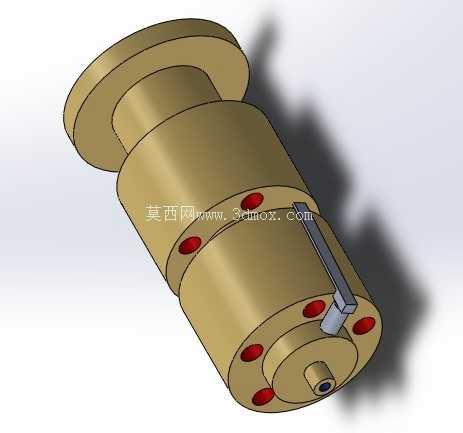

　　功能特性上，这款设备采用柱塞式注射结构，相比螺杆式结构更适配小注射量的成型需求，塑化腔的温度控制模块做了独立分区，能够根据不同热塑性材料的熔点调整加热温度，从常见的PP、PE到工程类的ABS、PC都能适配，注射速度可以通过手动压杆的下压速率灵活控制，针对不同流动性的材料可以实时调整，避免填充不足或者飞边的问题。设备的结构框架采用型材拼接式设计，所有的导向部位都加装了耐磨衬套，长期使用后的维护更换成本极低，料筒的清理也做了快拆设计，更换不同颜色或者不同种类的材料时，不需要复杂的拆解步骤就能完成料筒清洁，避免不同材料混料导致的成型件性能缺陷。

　　设计思路上，整个设备没有冗余的功能模块，所有结构都围绕“小空间、易操作、低门槛”的核心需求展开，没有照搬工业注塑机的复杂液压、伺服控制系统，而是用纯手动机械结构实现核心的注射功能，大幅降低了设备的制造成本和使用门槛，不需要配套复杂的气动、液压动力源，只要接通加热模块的电源就能开展作业。导向结构的布局采用双立柱加侧导向的组合方式，保证柱塞下压过程中不会出现偏斜，避免柱塞和料筒的异常磨损，注射口的定位结构可以快速更换不同的小型模具，模具的装夹采用快速压紧结构，不需要复杂的锁模螺栓，换模时间可以控制在几分钟以内，适配小批量多品种的生产需求。

　　从实际使用的角度来看，这类微型注塑设备填补了大型量产注塑设备和桌面3D打印之间的产能空白，对于需要快速获得真实注塑性能样件的研发场景，以及需要低成本开展注塑教学的实训场景，都有极高的适配性，结构上的极简设计也降低了设备的故障概率，没有复杂的电控元件，日常维护只需要定期给导向部位加注润滑脂、检查加热模块的接线即可，不需要专业的设备维护人员就能完成日常保养。设备的操作逻辑非常直观，没有复杂的参数设置界面，操作人员经过十几分钟的培训就能掌握基本的操作方法，调整温度、装夹模具、投料、压射、脱模取件的全流程单人即可完成，不需要额外的辅助人员，进一步降低了小批量生产的人力成本。
