教学实验用手动微型注塑装置结构设计

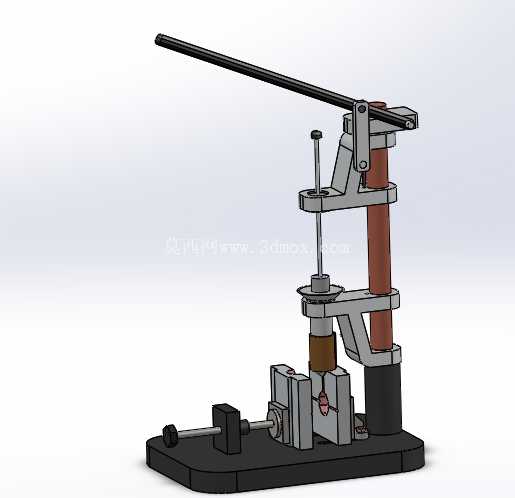

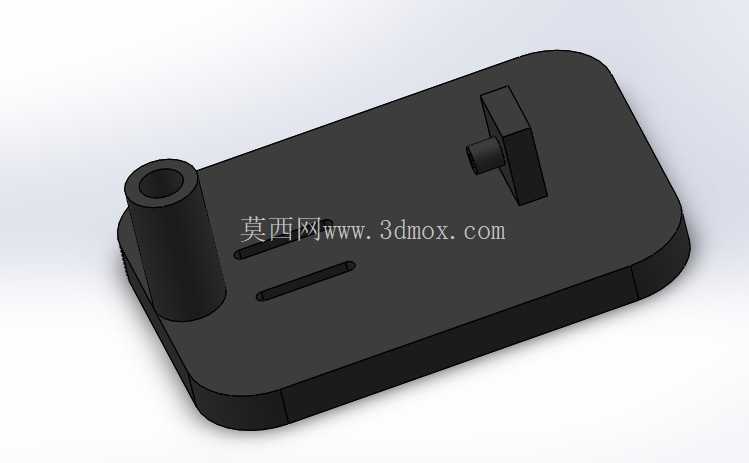

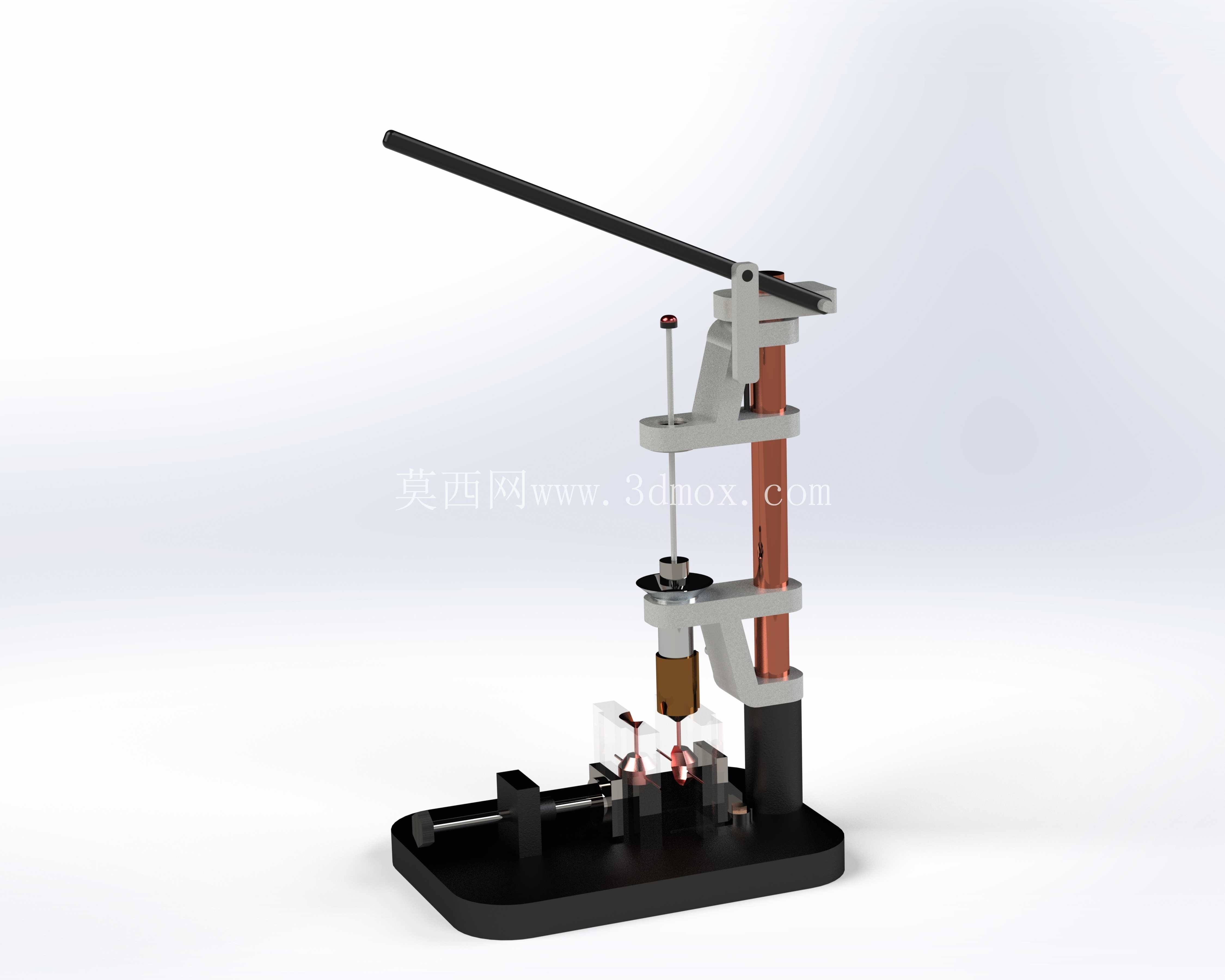

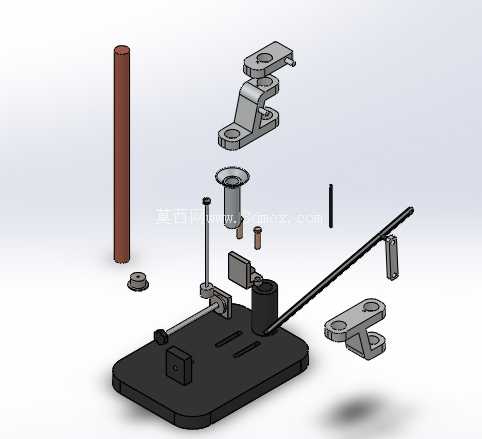

　　这款手动微型注塑装置，核心面向小批量离散塑料零件的试制场景，尤其适配教学实验、创客空间小零件打样、小型塑料结构件快速验证这类对生产节拍要求不高、但需要快速出件的使用需求，和工业级大型注塑机形成明确的场景互补，不需要复杂的厂房配套、液压站或者大功率供电，普通实验台面即可完成安装部署。从结构布局来看，整机采用立式单柱支撑架构，底座为整块机加工平板结构，预留了标准的模具安装T型槽位，可适配尺寸在100mm×80mm以内的小型注塑模具，安装时仅需要通过螺栓将底座固定在水平工作台面即可，整机总高度控制在350mm左右，操作手柄展开后最大横向占用空间不超过400mm，不会占用过多实验台面积，单人即可完成设备移位与安装调试。

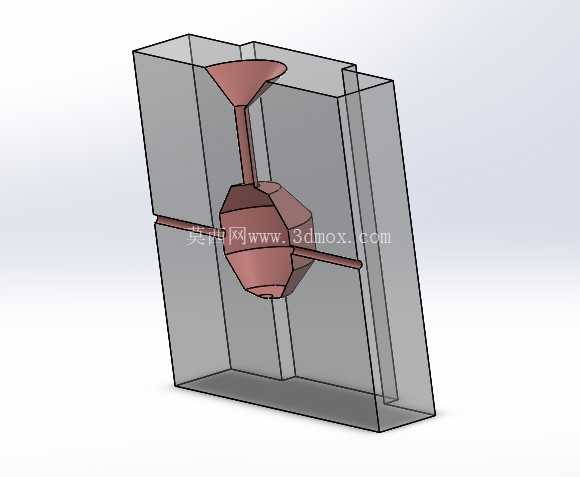

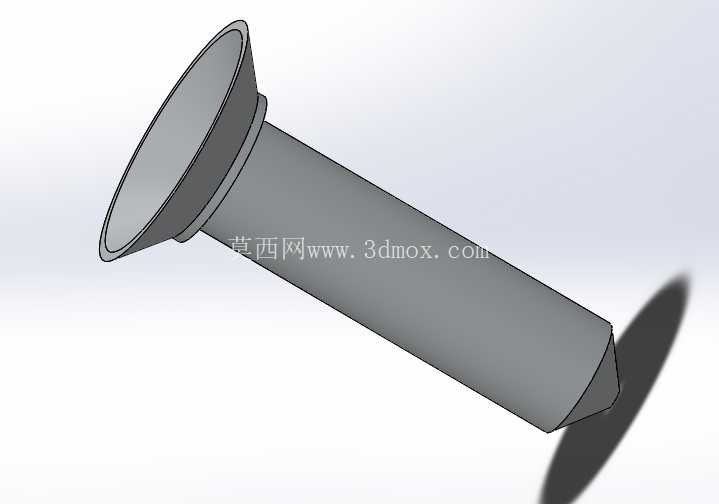

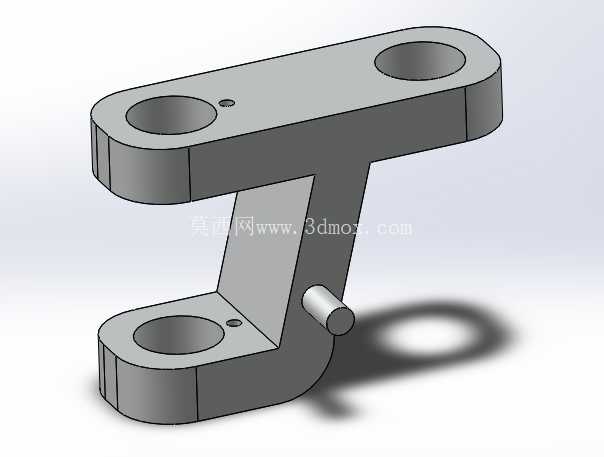

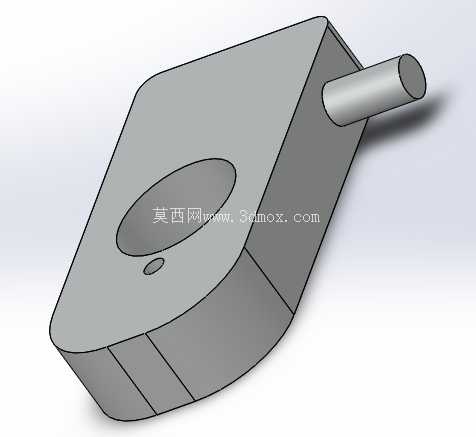

　　设备的压合结构采用杠杆式手动施压设计，长操作手柄通过铰接支座与立柱顶部连接，利用杠杆放大原理放大操作人员的手部施加力，压合行程通过立柱上的可调限位块进行控制，可根据不同模具的合模高度调整压头下行的极限位置，避免压合力过大损坏小型模具，同时压头与料筒加热段同轴布置，保证施压过程中压力垂直作用在料筒内的熔融塑料上，减少压力损耗，避免出现注塑件缺料、飞边的问题。料筒部分采用铜质加热套包裹，加热段长度控制在80mm，可容纳单次注塑量5g以内的塑料原料，适配聚丙烯、聚乙烯这类常用热塑性塑料的熔融温度要求，料筒前端的挤出嘴采用标准小口径锥面设计，可与不同小型模具的浇口套紧密贴合，减少溢料问题。

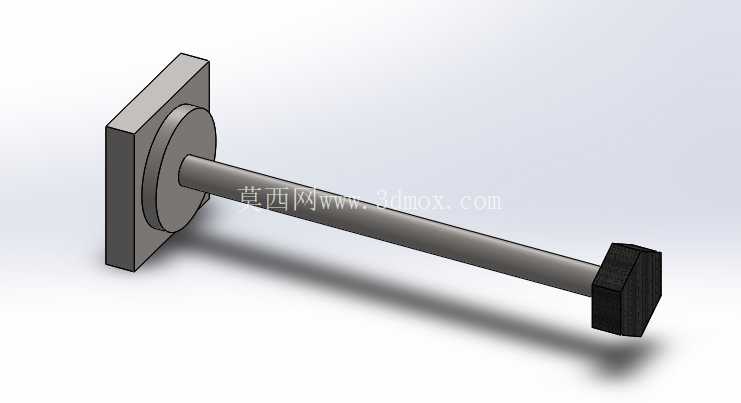

　　在设计逻辑上，这款装置优先考虑了结构的易维护性与低使用门槛，所有传动部件均采用外露式结构，没有复杂的封闭罩壳，操作人员可以直观观察到压合、注塑的全过程，非常适合教学场景下演示注塑成型的基本原理，学生可以直接观察到塑料从熔融到压注入模、冷却成型的完整流程，不需要拆解设备就能理解注塑工艺的核心逻辑。设备的合模定位结构采用双侧可调导向杆设计，模具放置在底座的定位槽内后，压头下行过程中通过导向杆保证合模的同轴度，避免出现错模问题，针对不同厚度的模具，还可以通过调整导向杆上的锁紧螺母来适配合模间隙，不需要额外更换配件。从实际使用的角度出发，这款装置没有复杂的电控系统，加热部分采用独立的低压供电模块，温度控制通过外置的温控模块实现，可根据不同塑料的熔融特性调整加热温度，压合过程完全依靠手动操作，操作人员可以根据塑料的熔融状态灵活控制压合速度与保压时间，对于小批量、多品种的小型塑料零件试制来说，这种灵活的操作方式反而比全自动设备更有优势，不需要编写复杂的控制程序，更换模具后仅需要调整限位块位置、设定加热温度即可开始生产，单次换模时间不超过10分钟。

　　结构设计上充分考虑了操作的安全性，加热段外侧设置了隔热防护套，避免操作人员误触高温表面造成烫伤，操作手柄的握持部分采用防滑绝缘材质，即使长时间操作也不会出现打滑问题，底座下方设置了橡胶减震垫，压合过程中设备不会出现移位，不需要额外的地脚固定。针对教学场景的使用需求，设备的所有零部件均采用标准化的机加工件与标准紧固件，没有特殊定制的异形零件，在教学过程中如果出现零件损坏，可以快速更换标准配件，同时学生也可以通过拆解设备来理解每个结构部件的作用，配合三维模型可以更直观地掌握机械结构设计、力传递路径设计、加热结构布局的相关知识点。料筒的清理也十分便捷，每次使用完成后，仅需要在加热状态下压出料筒内残留的余料，待冷却后擦拭挤出嘴即可，不需要复杂的拆解清理流程，日常维护成本极低，非常适合高频次的教学实验使用。
