教学实验用柱塞式微型注塑成型设备

　　这套柱塞式微型注塑设备主要面向高校数控实验室、小型试制工位和教学实训场景，用来完成小尺寸热塑性塑料零件的注射成型。它不是面向连续量产的大型注塑装备，而是围绕快速原型验证、模具试模、小批量样件制作和机构教学而搭建，适合在已有加工设备的实验环境中补齐塑料成型环节。设备整体采用台式布置，底部为平板式安装基座，立柱、料筒加热段、柱塞加压机构、操作杠杆和模具安装区域集中在同一工作面上，搬运、固定和维护都比较直接。

　　从实际用途看，该设备可以配合自制小型模具完成塑料样件试制，也可用于讲解注射压力、加热温度、充模流程和锁模动作之间的关系。实验室在进行结构件方案验证时，往往不需要长时间连续生产，更关注设备能否快速换装模具、观察成型过程、调整注射量，并让学生理解塑料从粒料受热塑化到受压充模、冷却定型的完整过程。该方案把这些功能压缩在紧凑机身内，既减少占地面积，也降低了实训操作的复杂程度。

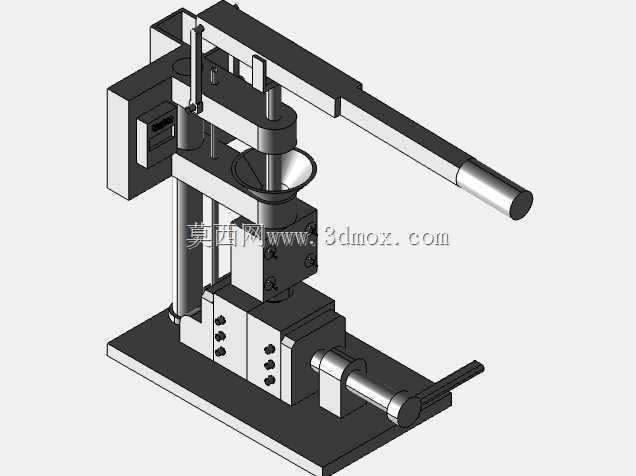

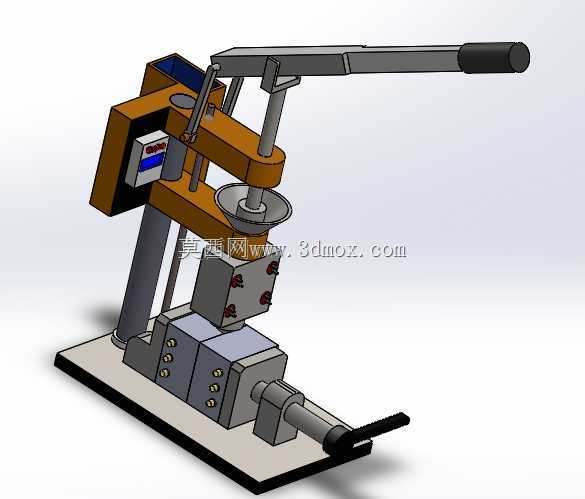

　　结构上，设备下部承担支撑与安装功能，平板基座提供主要定位面，加热料筒、推进组件和控制箱体均固定在基座上方。中部为塑化与注射区域，外部可见加热筒、料斗或进料位置、柱塞连接结构以及温度控制盒；上部长臂杠杆通过铰接支点与加压部件相连，操作人员施加手部力后，经杠杆放大并传递到柱塞，使熔融物料向模具型腔推进。杠杆末端设置握持段，长力臂设计有利于在手动条件下获得较稳定的注射压力，同时让动作路径清晰可见，便于教学演示。

　　模具区域布置在注射轴线附近，强调小型模具的快速安放与对中。对于微型注塑而言，模具尺寸通常不大，锁模力需求也低于常规工业设备，因此结构设计不必采用厚重的四柱锁模框架，而可以通过立柱、压架和定位件完成压紧。这样的处理使设备开放性更好，学生能够直接观察喷嘴、浇口和模具之间的位置关系，拆装清理也更方便。若用于不同零件试制，只需围绕模具厚度、浇口位置和压紧高度进行调整，设备主体不必大幅改动。

　　设计思路上，该设备把手动加压、局部加热、柱塞注射和台式机架组合在一起，重点解决小批量实验中的可控性与可制造性。柱塞式结构相比螺杆式塑化装置更简单，零件数量少，加工与装配难度低，适合利用车床、铣床、线切割等常规设备进行自制。加热段需要保证料筒内塑料达到可流动状态，温控盒用于设定和显示加热温度；注射阶段则依靠杠杆推动柱塞，使物料经过喷嘴进入模具。虽然手动方式不适合高速、高压、高精度的大批量生产，但在教学和微型样件制作中，它能让力的传递、行程变化和成型节拍更加直观。

　　外形边界方面，模型呈现出明显的低矮台式特征：底板沿前后方向延伸，提供稳定支撑；竖直立柱位于机身一侧，承担上部杠杆和导向件的安装；长臂杠杆向后方伸展，形成设备最大轮廓；前端手动推进杆则向操作侧伸出，用于辅助进料或调整。布置时需要在杠杆摆动范围内预留操作空间，尤其在长臂下压和回位过程中，不能与墙面、货架或其他实验设备干涉。基座四周应留出模具取放、清理料道和检修加热筒的空间，台面高度宜结合站立操作设定，使加料、压杆和取模动作都能在自然姿态下完成。

　　安装时，平板基座需要保持水平并可靠固定，避免手动加压时设备翘动。立柱与杠杆铰接处承受反复载荷，销轴、衬套和支撑座的同轴度会直接影响动作平顺性；料筒与柱塞之间需要保证合适配合间隙，既要减少熔融物料反流，也要避免热膨胀后卡滞。喷嘴与模具浇口的对中非常关键，若中心高度偏差过大，容易产生漏料、充模不足或浇口损伤。加热筒外部应考虑隔热与防护，教学环境中尤其要避免裸露高温面与操作手柄、电气线路相互干扰。

　　在功能特性上，该设备突出小尺寸、低投入、易观察和易改造。它可以成型结构相对简单的小型塑料件，适合验证浇口位置、壁厚流动、脱模斜度和冷却时间等基础工艺问题。设备本身也可作为机械原理课程的综合案例，涉及杠杆增力、铰接传动、热塑化、压力传递、机架刚度和人机操作等多个知识点。对于三维建模人员来说，建模时需要重点处理杠杆支点、柱塞轴线、料筒加热区、模具压紧面和底板安装孔之间的位置关系，保证运动件在极限行程下不发生碰撞，并让管路、电气盒和操作件的布置符合实际装配逻辑。

　　总体来看，这套微型注塑设备的价值在于以简化结构实现完整注塑流程，适用于教学演示、实验室试制和小型模具验证。它的结构开放、动作直观、制造门槛较低，同时对安装空间和配套条件要求不高。在具体落地时，应围绕加热安全、注射同轴度、杠杆刚度、模具压紧可靠性和操作维护空间进行细化，使设备既能完成热塑性材料的小零件成型，也能作为理解注塑装备工作原理的实体教学平台。
