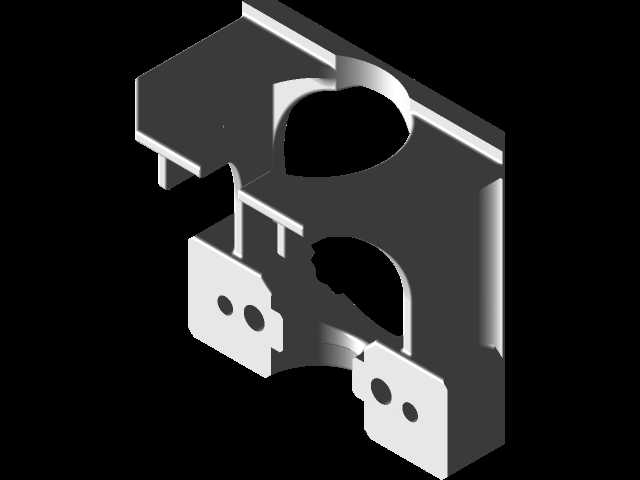

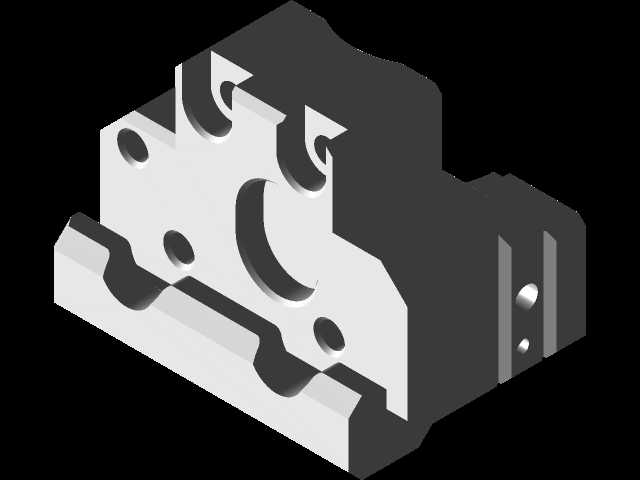

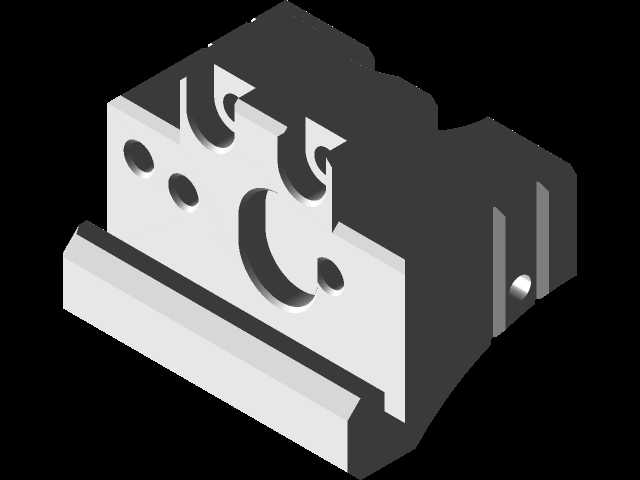

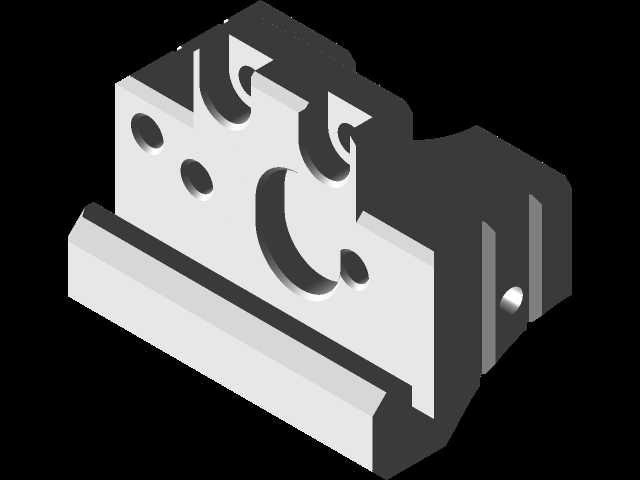

气流TEVO龙卷风4010 5015风机安装结构

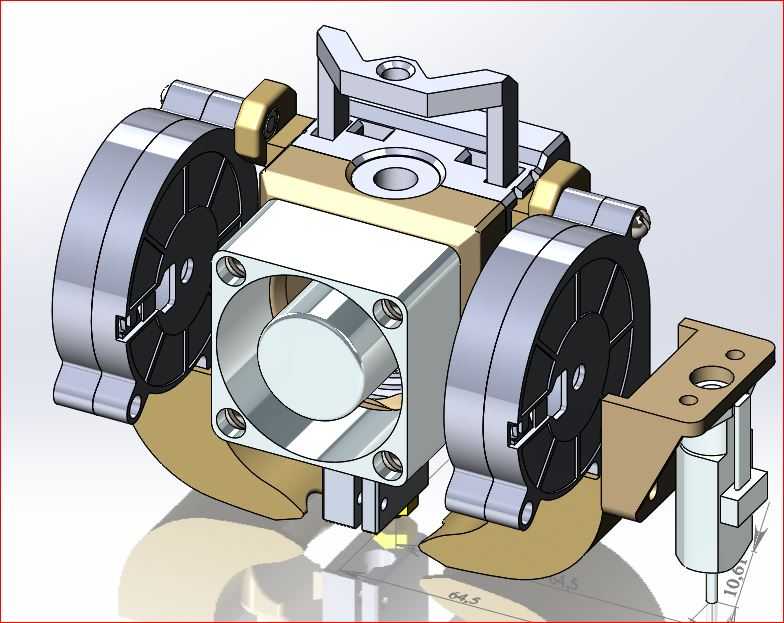

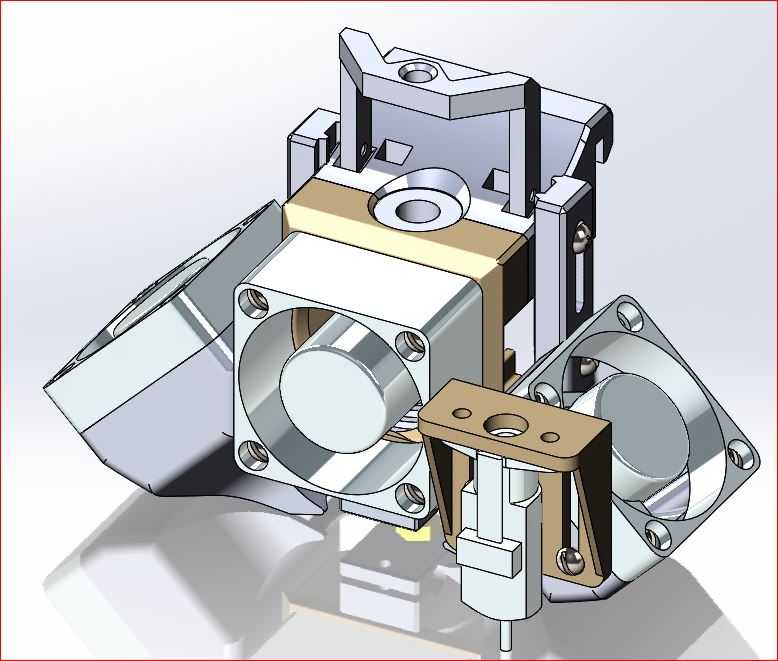

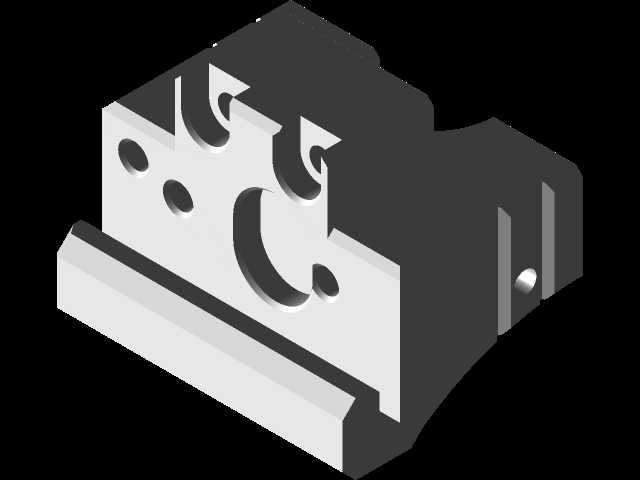

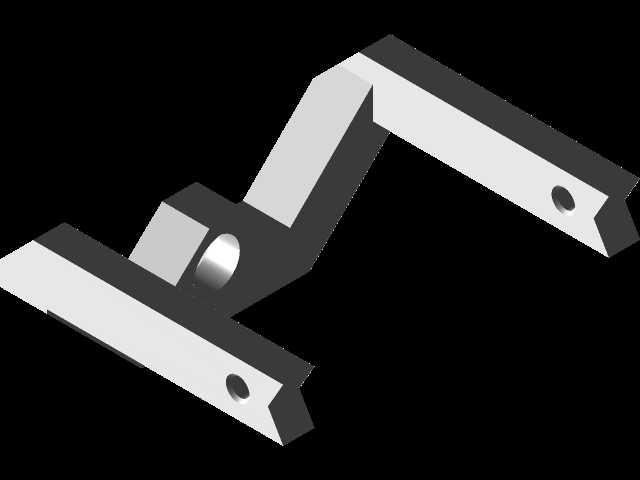

　　这套结构件主要面向桌面级增材制造设备的散热系统改装场景，适配4010与5015规格的轴流风机安装需求，在实际设备运行中承担风道导向、风机固定、散热气流组织的核心作用。日常应用里，这类结构常被用于挤出头近端散热、成型腔通风回路搭建，解决小尺寸设备内部空间局促、风道走向受限、风机固定点位不足的实际问题。从功能特性来看，整个组件采用分体式模块化设计，不同材质的构件分别承担不同功能：金属质感的安装基座承担主要承重与定位作用，预留的多组安装孔位可兼容不同孔距的风机固定需求，侧面的卡扣结构可实现快速拆装，无需额外工具即可完成风机的更换与维护；中间的连接支架采用镂空设计，在保证结构强度的前提下尽可能降低整体重量，减少运动端的负载惯量，

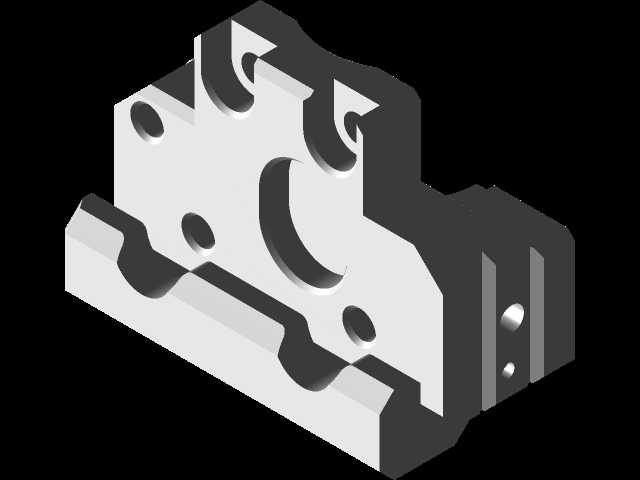

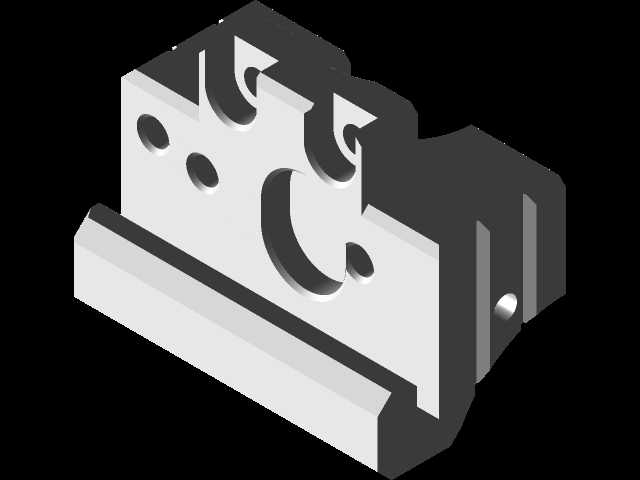

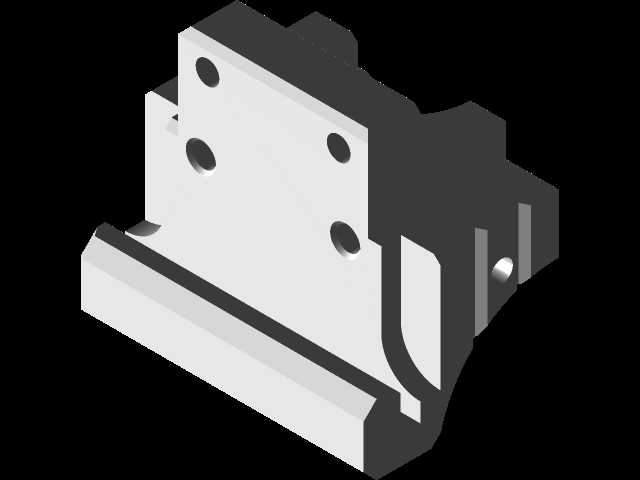

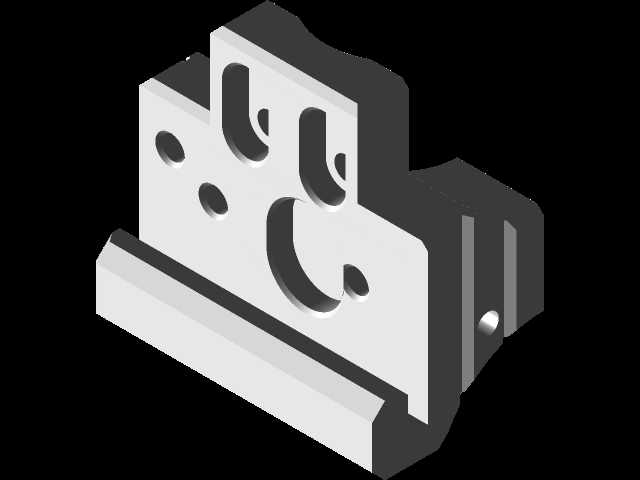

　　适配需要随挤出头同步运动的安装场景；两侧的风道接口做了圆弧过渡处理，可有效降低气流通过时的风阻与紊流噪音，提升散热效率的同时减少设备运行的异响。设计思路上，整套结构优先考虑安装边界的兼容性，整体外轮廓尺寸控制在常见桌面设备的挤出头安装空间范围内，横向最大宽度不超过80mm，纵向安装高度不超过60mm，深度方向预留15mm的调节余量，可适配不同厚度的风机安装，不会与设备的X轴运动导轨、限位开关、线材走线槽产生干涉。安装点位的设计充分考虑了现场改装的实际需求，基座上的固定孔采用长圆孔设计，允许安装时进行±2mm的位置微调，抵消不同设备机架的加工公差，避免出现孔位对不齐、安装后应力集中导致的构件变形问题。风道部分的设计经过气流走向优化，

　　进风口与风机出风口完全贴合，减少漏风损失，出风口做了收窄处理，可将气流集中导向需要散热的目标区域，比如挤出机的冷端散热片或者打印件的成型区域，避免气流分散导致的散热效率下降。构件之间的连接采用螺丝定位加卡扣辅助的方式，既保证连接的可靠性，在设备高速运动时不会出现松动移位，又能在需要拆解维护时快速分离，不需要完全拆除整个组件即可更换风机。从实际使用的角度出发，这套结构还预留了线材走线路径，侧面的凹槽可将风机的供电线材嵌入其中，配合扎带固定即可避免线材在运动过程中与其他部件剐蹭，减少线材磨损导致的短路风险。结构的壁厚设计经过受力校核，主要承重部位的壁厚不小于3mm，非承重的镂空部位壁厚控制在1.5mm，

　　在保证整体刚性的前提下尽可能减少材料占用，降低3D打印制作时的材料消耗与打印时间。安装边界方面，整套组件的固定接口兼容市面上主流的桌面级FDM设备挤出头安装标准，可直接替换原有老旧的风机固定支架，不需要对设备原有结构进行打孔、切割等破坏性改装，降低改装的门槛与风险。在实际选型适配时，可根据设备的散热需求选择单侧或者双侧安装风机，双侧安装时可同时实现冷端散热与成型件冷却的功能，单侧安装时可单独作为挤出头散热风道使用，适配不同的设备改装需求。结构的所有棱角位置都做了倒角处理，避免安装过程中划伤线材或者操作人员的手部，细节设计符合机械结构设计的安全规范。
