趣味整蛊骷髅锤头纪念摆件结构设计

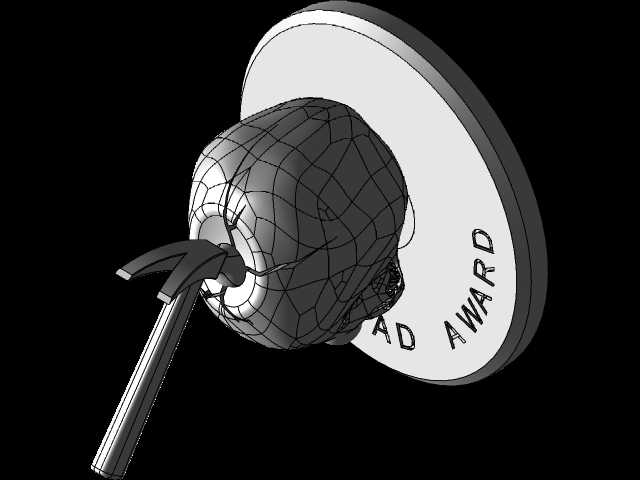

　　这款带浮雕结构的趣味摆件，最初的设计需求来自文创周边开发场景，主要用于办公桌面解压陈设、团队趣味奖项定制以及潮玩手办的3D打印制作，区别于常规工业零部件的功能导向，这款产品在结构设计上兼顾了打印成型可行性与视觉细节表现力。从实际使用场景来看，这类摆件常放置在办公工位隔板、前台展示架或者团队荣誉陈列区，作为轻松氛围的调节载体，不需要承担重载、传动等机械功能，但对表面细节还原度、放置稳定性有明确要求。设计初期首先确定了整体的落地边界，底部圆形基座的直径控制在80mm，整体高度从基座底面到锤头顶端为65mm，基座厚度设置为5mm，这个尺寸既可以保证普通FDM3D打印机一次性成型不需要拆分支撑，

　　也能让摆件放在桌面时不会因为重心过高出现倾倒问题，基座底面做了0.2mm的平面度公差预留，避免打印翘边导致放置不稳。主体造型部分，将骷髅头与嵌入的锤头做了一体化结构设计，没有采用拆分装配的方案，减少后续粘接的工序，锤头部分从骷髅头顶的裂纹处延伸出来，裂纹的深度控制在1.5mm，既保证视觉上的冲击感，又不会因为结构过薄导致打印时出现断连，骷髅的眼窝、鼻窝以及牙齿部分的凹陷深度统一设置为2mm，避免过深的凹陷产生大量难以拆除的内部支撑，同时也能保证浮雕细节在0.2mm层厚的打印参数下清晰可辨。基座表面的文字浮雕采用凸起0.8mm的设计，字体选择无衬线的粗体字形，笔画最小宽度设置为1.2mm，

　　避免打印时细小笔画出现丢失或者层间粘接不牢的问题，文字沿基座圆周排布时，特意将字符的径向宽度做了渐变处理，靠近基座外缘的笔画略宽，靠近中心的位置略窄，匹配圆周排版的视觉透视，不会出现字符变形的观感。结构受力层面，虽然摆件不承担工作载荷，但在设计时还是对锤头伸出的部分做了加强处理，锤头与骷髅头顶连接的位置做了R2的圆角过渡，避免应力集中导致打印完成后搬运时出现断裂，骷髅头与基座连接的位置做了一圈R3的过渡圆角，既提升了整体的流畅感，也消除了直角位置容易出现的打印层纹堆积问题。从打印适配的角度，整个模型的外表面全部采用向外的拔模斜度，最小拔模角度为3度，不需要添加额外的外部支撑就可以顺利打印，

　　仅在锤头下方的悬空位置预留了易拆除的线性支撑接触点，支撑接触密度设置为15%，拆除后不会在表面留下明显的痕迹，减少后期打磨的工作量。细节处理上，骷髅表面的骨缝纹理采用浅浮雕设计，纹理深度0.3mm，宽度0.8mm，模拟真实头骨的结构质感，锤头部分做了模拟木质锤柄的细微纹理，纹理方向沿锤柄轴向排布，深度0.2mm，不需要后期上色就可以通过层纹的差异体现材质区分感。在安装边界方面，这款摆件不需要额外的固定结构，依靠自身基座的重量就可以稳定放置在平整的桌面、展架表面，如果需要做壁挂展示，也可以在基座背面预留2mm深的挂孔位，挂孔直径4mm，适配常规的无痕钉挂钩，挂孔位置设置在基座整体重心的正上方，保证壁挂时不会出现倾斜。设计过程中还特意规避了小于0.8mm的细小结构，所有的凸起棱边都做了0.3mm的倒角处理，避免搬运时划伤手指，同时也提升了打印成品的结构强度，不会因为轻微的磕碰就出现边角崩裂的问题。针对不同的成型工艺，模型的壁厚统一设置为2.5mm，如果采用光固化打印，可以将壁厚调整为1.8mm也能保证足够的结构强度，内部不需要做完全填充，15%的网格填充就可以保证整体的手感重量，不会因为过轻显得质感不足，也不会因为过重增加不必要的材料消耗。
