本田思域EF9车门固定成型夹结构设计

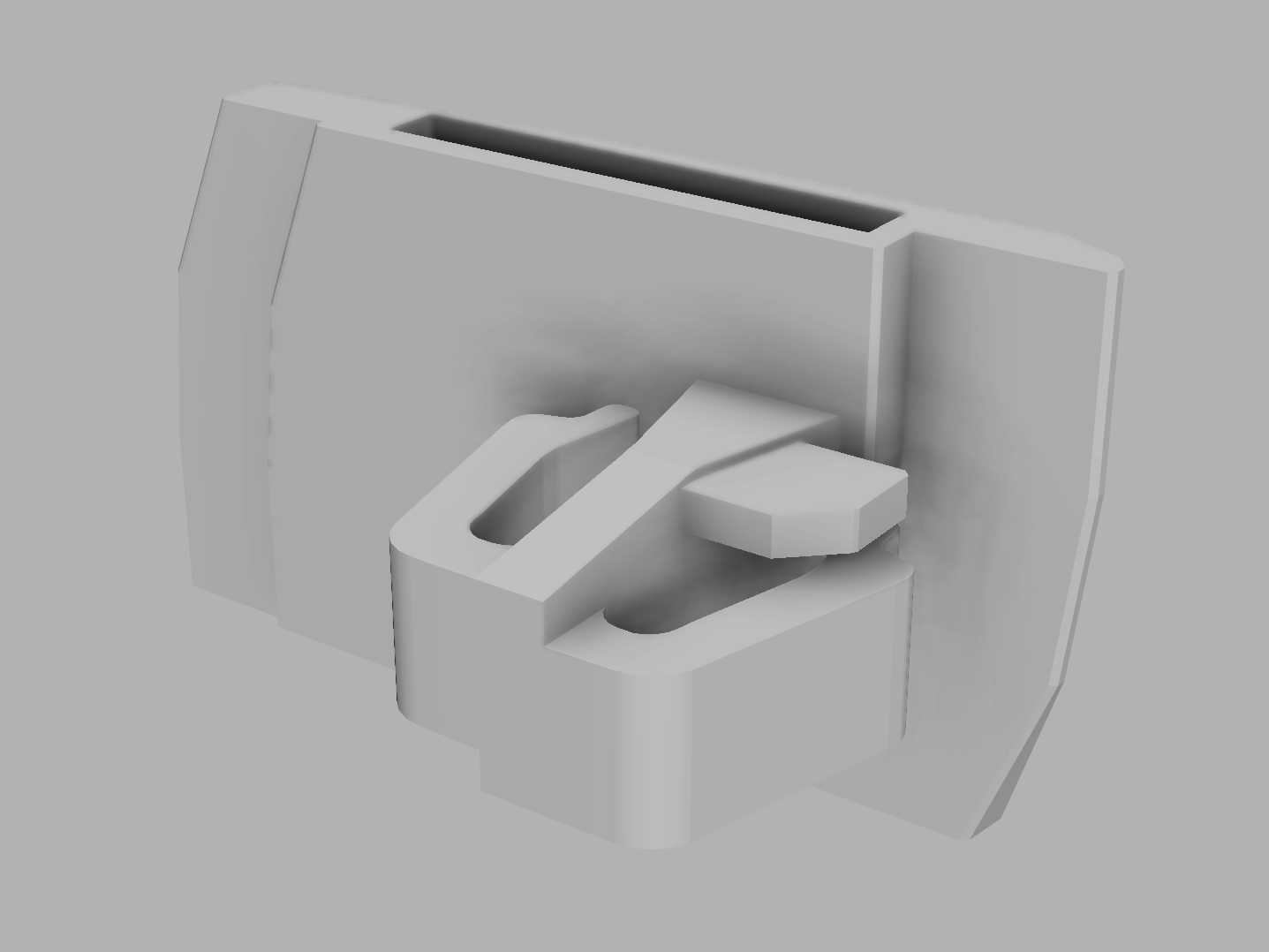

　　在乘用车车门装配与后期维修环节，这类成型夹是车门内饰板、密封胶条与车门钣金之间实现无焊装、快装连接的核心小尺寸结构件，尤其在老款日系车型的车门模块化装配流程中，这类卡扣式成型夹的结构合理性直接决定了车门内饰的装配公差、NVH表现以及后期拆卸维修的便利性。不同于常规的圆形膨胀卡扣，这款适配本田思域EF9车型的车门成型夹采用了异形一体式结构，整体为对称式块状构型，主体基座部分贴合车门钣金的预留安装槽型，前端的卡扣悬臂结构采用了渐变厚度设计，在保证卡接到位后有足够抱紧力的同时，也能在拆卸时通过专用撬棍施加外力后产生可控的弹性形变，避免拆卸过程中断裂残留在钣金孔内，减少售后维修的清理工作量。

　　从实际装车场景来看，该成型夹的安装边界完全匹配思域EF9车门钣金上的预制矩形安装位，基座两侧的定位凸台刚好卡入钣金安装槽的限位缺口，安装时无需额外调整对位，只要对准槽位施加垂直压力即可听到卡合到位的脆响，装配效率比传统圆形卡扣提升近三成，也能避免人工装配时对位偏差导致的卡扣断裂、内饰板安装后缝隙不均的问题。设计阶段针对该部件的受力场景做了针对性的结构优化：日常使用中，车门开关产生的振动、内饰板的自重拉扯、夏季车内高温下的材料蠕变都是需要考量的失效风险，因此卡扣的悬臂根部做了R角过渡处理，避免应力集中导致的疲劳断裂，基座与内饰板接触的面做了微幅的防滑纹理设计，增大与内饰板安装座之间的摩擦力，防止车辆长期行驶振动后卡扣松脱产生内饰异响。

　　考虑到3D打印快速打样的需求，该结构在设计时预留了0.1层厚打印的工艺余量，所有悬垂部位的角度都控制在FDM打印工艺无需额外支撑即可成型的范围内，仅在卡扣的内凹位置预留了手动放置支撑的定位标记，方便打样阶段快速制作样件进行装车验证，不需要做过多的后期打磨处理就能直接进行试装。整个部件的外形尺寸完全参照原车配件的安装公差带设计，卡接到位后与钣金、内饰板之间的间隙控制在0.1mm以内，既不会因为间隙过大产生旷量，也不会因为尺寸过盈导致装配时需要过大的敲击力损坏周边的漆面或者内饰件。

　　在实际维修替换场景中，这类成型夹属于易损耗件，很多老车翻新时原车的塑料卡扣因为长期老化变脆，拆卸时基本都会断裂，这款结构的设计在还原原车配件装配精度的前提下，对卡扣的悬臂厚度做了微幅调整，在不改变卡接力的前提下提升了部件的抗形变能力，多次拆卸也不容易出现断裂问题，适配老车翻新、维修替换的使用需求。结构上没有多余的冗余设计，所有的加强筋都布置在受力传递的路径上，既保证了整体结构强度，也尽可能控制了部件的重量，单个部件的重量不到5g，不会给车门增加额外的负重，符合汽车零部件轻量化的设计趋势。安装时不需要额外的紧固件，完全依靠结构自身的弹性形变实现卡接固定，装配工序简单，不管是生产线批量装配还是售后维修更换，都不需要复杂的专用工具，用普通的塑料撬板就能完成拆卸与安装，大幅降低了装配与维修的时间成本。
