汽车进气系统金属弯管三维设计作品

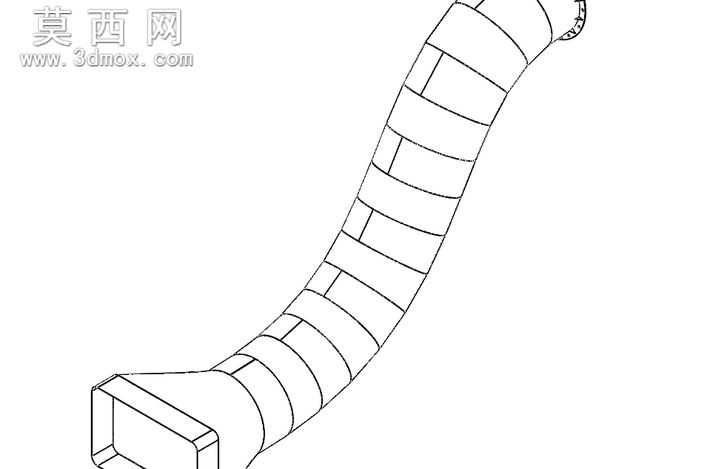

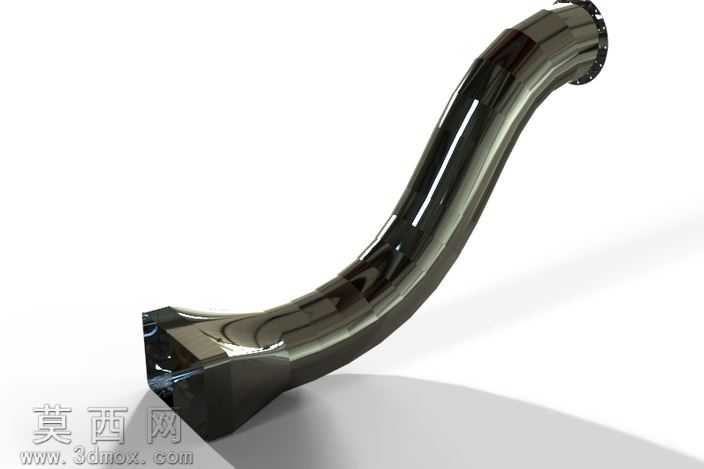

本作品为汽车进气系统配套的金属弯管构件，建模阶段以实际流体管路的空间走向需求为核心依据，首先完成管路中心轨迹线的精准绘制，结合进气流量要求确定管路通径尺寸，再通过扫掠特征生成管道基础实体，针对两端连接结构分别做差异化设计：进气端采用扩口式方型接口结构，匹配空气滤清器端的安装定位需求，接口边缘做圆角过渡处理避免应力集中，出气端采用带安装孔位的法兰盘结构，预留均匀分布的螺栓过孔，满足与发动机进气歧管侧的密封装配要求。建模过程中对弯管的弯折半径做反复校验，既保证管路走向避让周边发动机舱构件，又避免弯折半径过小导致的进气阻力升高问题，管壁厚度按照金属冲压成型的工艺要求设定均匀数值，全程做壁厚连续性检查，杜绝局部壁厚过薄引发的成型缺陷。材质渲染阶段采用亮面金属材质参数，调整金属度与粗糙度数值模拟抛光金属管道的真实质感，添加环境反射效果凸显管道曲面的流畅弧度，在弯折区域做细微的光影过渡处理，还原金属构件加工后的表面光泽，同时在接口边缘做轻微的倒角高光处理，体现机加工部位的工艺细节。结构设计上充分考虑空气输送的功能需求，管道内壁做光滑连续的曲面处理，无突兀转折与凸起结构，最大程度降低空气流经时的紊流产生，两端连接部位的定位基准与管路中心轴线保持严格同轴度，保证装配后管路无错位应力，整体模型的所有特征参数均可编辑，可根据不同车型的进气布局调整弯折角度、接口尺寸与安装点位，适配不同排量车型的进气系统改装或原厂设计需求，渲染输出的效果图完整呈现构件的外观形态与材质质感，可用于产品展示、装配校验与工艺开模的参考依据。
