弯管底座结构工程设计参考图纸

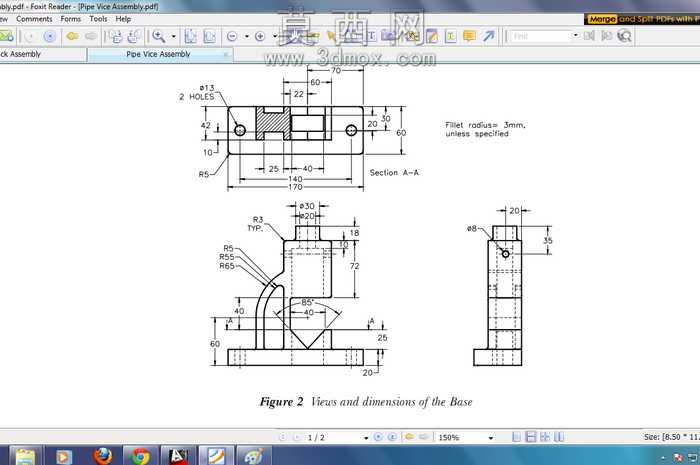

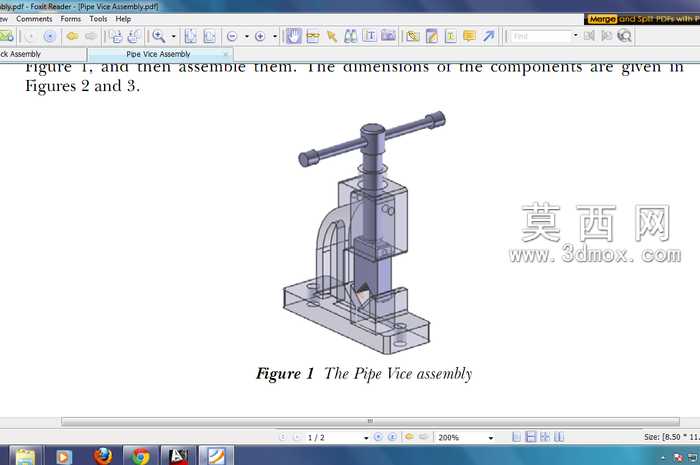

本套图纸呈现的是管路系统中弯管连接底座的完整结构设计，采用标准三视图加局部剖视的工程制图规范，清晰展现了该管件的内外结构形态与装配逻辑。设计过程中首先梳理管路转向连接的功能需求，确定90度弯转的主体走向，同时兼顾底座安装的固定需求，在底部设置带双安装孔的法兰式固定基座，基座上的两个安装孔明确标注孔径与孔位间距，保障现场安装时的定位精度。弯管主体部分采用圆弧过渡结构，标注了各段圆弧的圆角半径，未注圆角统一设定为3mm，既避免管路内部流体输送时出现直角阻滞，也能降低结构应力集中的风险，提升管件长期使用的结构强度。图纸中对各段管体的长度、外径、壁厚尺寸都做了精准标注，顶部连接端的接口尺寸、侧面定位凸台的位置与尺寸都有明确的数值标识，局部剖视部分清晰展现了管体内部的流道形态与壁厚分布，能够直观区分实体结构与中空流道的边界。在建模参考层面，该图纸可作为三维参数化建模的直接依据，建模时可先绘制底座的二维轮廓拉伸生成基座实体，再通过扫掠命令生成弯管主体结构，之后对安装孔、定位凸台等细节特征进行切除或添加，最后对所有锐边按照标注的圆角参数做倒圆处理，还原真实的工艺结构。材质设定上可根据使用场景匹配铸铁、不锈钢或铜质材质，渲染时可添加金属哑光质感，搭配安装场景的紧固件、连接管路等元素，完整展现该管件在管路系统中的装配状态。整体设计兼顾了流体输送的流畅性、安装固定的可靠性与加工制造的可行性，所有尺寸标注遵循机械制图国家标准，能够直接指导生产加工或三维模型的逆向构建，为管路系统的配套设计提供精准的结构参考。
