拖车配套制动鼓及关联组件结构设计

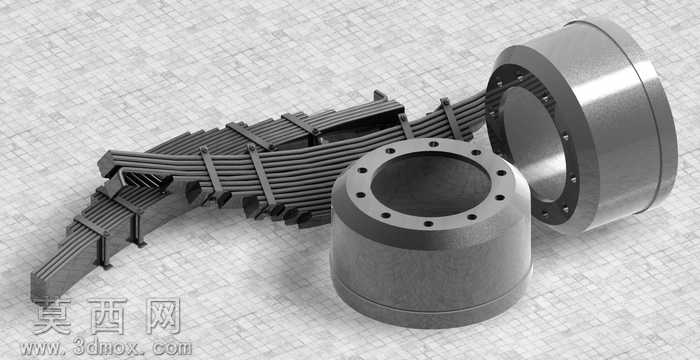

本套三维模型围绕拖车制动系统核心部件展开设计，以鼓式制动核心构件制动鼓为主体，同步配套搭建拖车连接承载的板簧组件等关联结构，完整还原拖车行走制动单元的装配逻辑。建模阶段采用自底向上的装配设计思路，首先针对制动鼓主体进行参数化建模：先绘制制动鼓的法兰端面基准草图，通过拉伸、旋转命令生成鼓体的基础回转结构，再对法兰端的螺栓安装孔进行圆周阵列排布，严格匹配实际装配的孔位间距与孔径参数，同时对鼓体内壁的制动摩擦工作面做等壁厚处理，预留出制动蹄片的装配活动间隙，对鼓体外部的加强筋结构做圆角过渡处理，避免应力集中问题。针对配套的板簧组件，采用多片钢板叠加的装配建模方式，每片钢板弹簧单独绘制弧面轮廓，通过曲率匹配保证叠装后的贴合度，再添加U型螺栓、固定卡扣等连接件，还原板簧与车桥、制动鼓的连接定位关系。材质与渲染阶段，为制动鼓主体赋予铸铁材质，调整材质的粗糙度、金属度参数，还原铸铁件哑光略带金属质感的表面特征，对法兰端面的加工面单独赋予高光金属材质，区分铸造毛坯面与机加工面的视觉差异；为板簧组件赋予弹簧钢材质，添加轻微的氧化层纹理，还原钢板弹簧经热处理后的表面质感；场景内采用浅灰色格纹地面作为承载背景，搭配柔和的漫反射环境光，辅以定向主光源突出部件的结构轮廓与金属质感，阴影参数调整为软阴影，避免生硬阴影遮挡部件细节。结构设计上充分考虑制动鼓的受力特性，鼓体壁厚均匀过渡，法兰盘与鼓身衔接处做加厚处理，匹配拖车行驶过程中制动工况的载荷要求，板簧组件的弧高、片数参数匹配拖车额定承载重量，各部件之间的装配间隙预留合理，既保证制动动作的顺畅性，也避免部件运行过程中出现干涉问题，整体模型结构完整，细节还原度高，可用于拖车制动系统的结构展示、装配教学以及相关零部件的设计参考。
