剪叉式液压升降驱动机构装配结构

　　剪叉式升降结构是当前轻载、中载垂直举升场景中应用覆盖度极高的机械结构形式，这类组件常被集成在小型物料举升台、高空作业检修平台、自动化产线工位高度调节模块、仓储物流货位调整装置中，相比单柱式、导轨式升降结构，剪叉结构在收拢状态下占用的垂直安装空间更小，展开后能获得数倍于自身收拢高度的举升行程，同时依靠交叉臂的多点受力特性，举升过程中台面的偏载耐受能力更强，不需要额外加装过多的侧向导向支撑就能保证升降过程的平稳性。

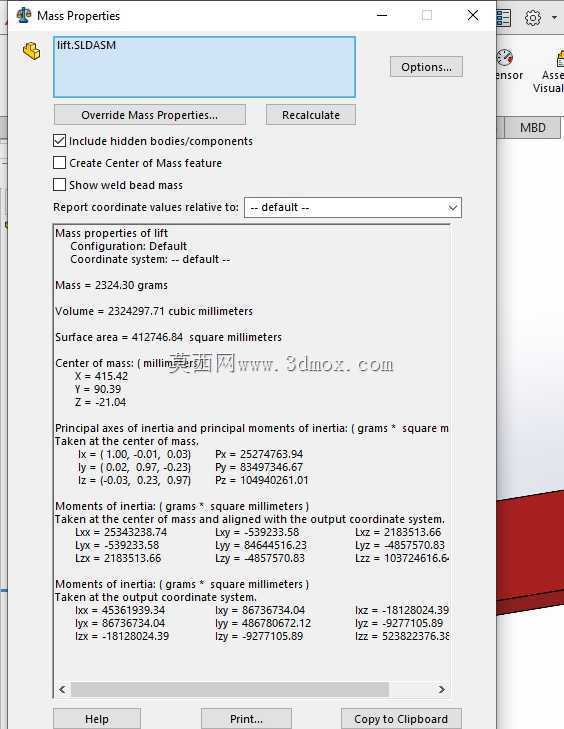

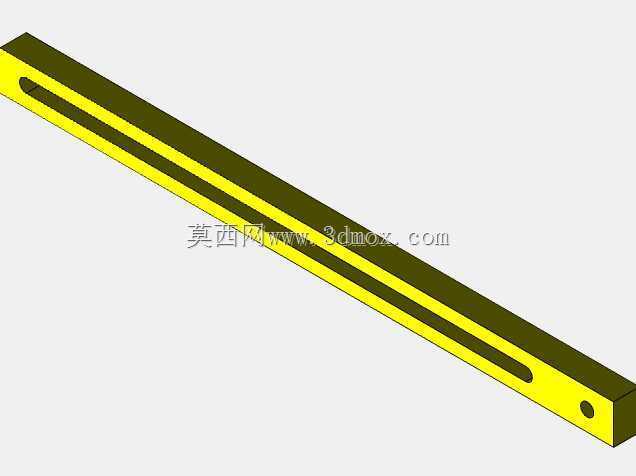

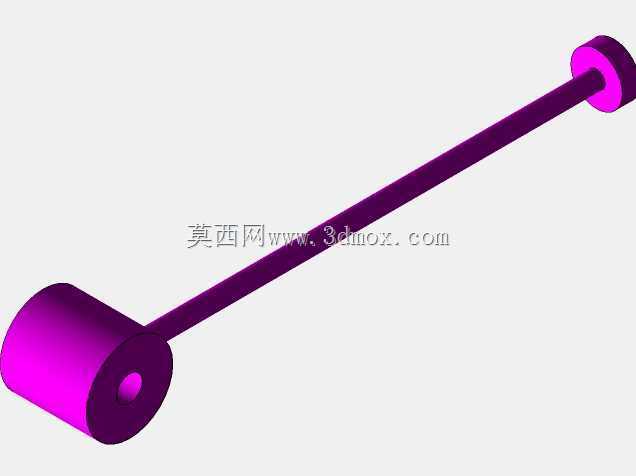

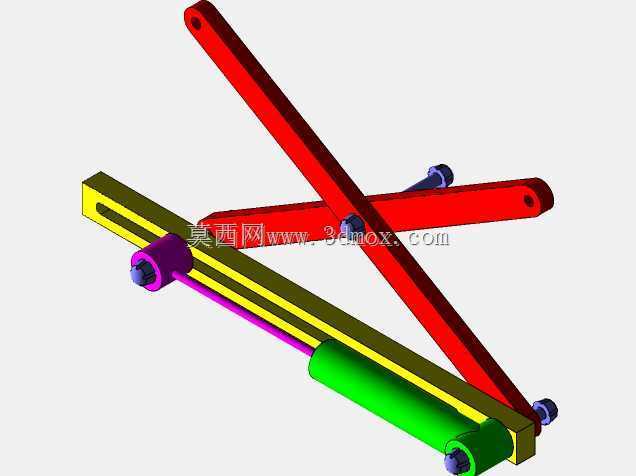

　　这套剪叉升降组件采用单级交叉臂布局，两组交叉布置的高强度臂杆通过中部铰接销轴形成可转动的剪叉核心单元，臂杆的一端分别与底部安装基座、顶部承载平台通过铰接座连接，另一端则嵌入基座与平台上的导向滑槽内，在臂杆张合过程中，滑槽内的滑动端会沿着槽体方向做直线位移，以此补偿臂杆转动带来的水平方向尺寸变化，避免结构出现卡滞。驱动单元采用横向布置的液压缸结构，缸筒尾部铰接在底部基座的固定安装座上，活塞杆端部则与剪叉臂的滑动端铰接座连接，当液压缸注入压力油伸出活塞杆时，会推动剪叉臂的滑动端向铰接端方向移动，带动两组交叉臂的夹角逐步缩小，进而推动顶部承载平台垂直上升；当液压缸泄压回缩时，剪叉臂在平台负载与自身重力作用下逐步张开，平台平稳下降至收拢位置。

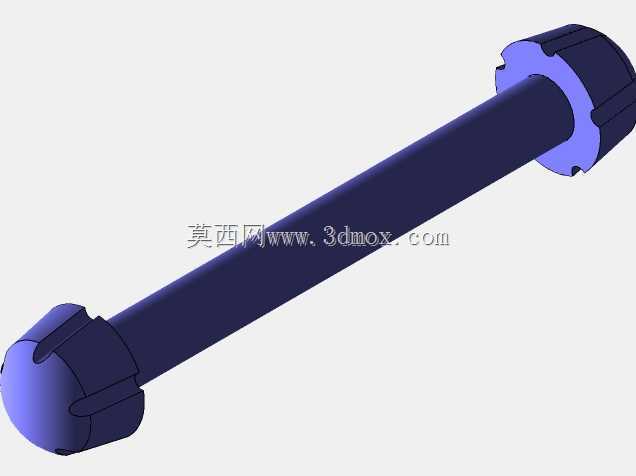

　　从结构设计的细节来看，臂杆采用长条形矩形截面型材加工，相比圆管截面臂杆，矩形截面在承受垂直方向的弯曲载荷时截面惯性矩更大，同等壁厚下的抗变形能力更强，能有效降低举升偏载时臂杆出现侧向扭曲的概率。中部铰接位置采用带衬套的销轴连接，衬套选用自润滑材质，不需要频繁加注润滑脂就能保证铰接位置转动灵活，同时能减少臂杆与销轴之间的硬摩擦，延长结构的整体使用寿命。导向滑槽内的滑动端安装有耐磨滑块，滑块与滑槽接触面做了低粗糙度处理，滑动过程中不会出现卡顿、异响，同时能避免金属直接接触产生的磨损碎屑掉落到安装基础上。液压缸的布置位置经过受力优化，没有采用传统的垂直安装方式，而是沿着剪叉臂收拢时的水平方向布置，一方面能充分利用剪叉结构收拢后的水平闲置空间，降低整个升降组件收拢后的整体高度，适配安装空间高度受限的场景；另一方面，这种横向驱动的布置方式能让液压缸的推力在剪叉臂初始举升阶段获得更优的力臂比，避免举升初始阶段液压缸需要输出过大的推力，降低配套液压系统的压力等级要求。

　　在安装边界方面，这套组件收拢状态下的整体高度较低，底部基座预留了标准的螺栓安装孔位，可以直接固定在混凝土基础、设备机架或者移动底盘上，不需要额外加工复杂的安装转接结构；顶部承载面也预留了与作业平台、载物台连接的安装孔，用户可以根据自身的使用需求加装不同尺寸的台面、护栏或者物料固定夹具。结构的运动行程经过匹配设计，臂杆完全张开时的举升高度能满足常规工位调节、低空检修作业的高度需求，不会出现行程冗余导致的结构重量浪费，也不会因为行程不足无法满足使用要求。铰接位置的销轴都做了防脱处理，端部加装开口销或者轴端挡圈，避免设备长期运行过程中销轴窜动脱出引发安全隐患。滑槽的两端设置有硬限位块，当剪叉臂滑动到行程极限位置时，限位块会阻挡滑动端继续位移，避免液压缸超行程伸出导致结构过顶损坏，同时也能限制收拢时的最低位置，防止臂杆过度收拢夹损配套的液压管路或者线路。

　　在实际应用中，这套组件可以根据使用场景的负载需求调整臂杆的材质厚度、液压缸的缸径与行程参数，如果用于轻载的工位高度调节，可以适当降低臂杆壁厚来减轻整体结构重量；如果用于重载的物料举升，则可以更换更高强度的臂杆材质与更大推力的液压缸，同时在铰接位置加装重载轴承来提升承载能力。配套的液压系统可以加装节流阀、平衡阀来控制升降速度，防止平台下降过程中出现失速下滑，也可以加装位移传感器来实现举升高度的精准控制，适配自动化产线的工位高度自动调节需求。整个装配结构的零件拆分逻辑清晰，所有铰接位置、滑动位置都设计了便于拆装的结构，后期维护时不需要整体拆解结构就能单独更换磨损的衬套、滑块或者密封件，能有效降低设备的后期维护成本与停机时间。
