3D打印机导轨支撑安装支架结构设计

　　做桌面级FDM设备结构迭代的时候，最容易被忽略的就是运动轴末端的支撑刚性问题，很多初版设计为了压缩装配工序，直接把光轴或者线性导轨的端部锁在塑料型材的切面上，实际运行到高速打印工况，尤其是挤出头做X轴快速往复、Y轴长距离进给的时候，支撑端的微形变会直接传导到喷嘴位置，轻则出现层纹错位、立面振纹，重则因为导轨平行度偏移出现皮带跳齿、运动卡滞，直接导致打印件报废。这次的支撑结构就是针对这类刚性不足的问题做的定向优化，没有沿用常见的直角折弯钣金或者单块立板支撑的方案，而是采用了双侧斜向加强筋的一体化构型，从安装基准面开始就做了受力路径的分散设计。

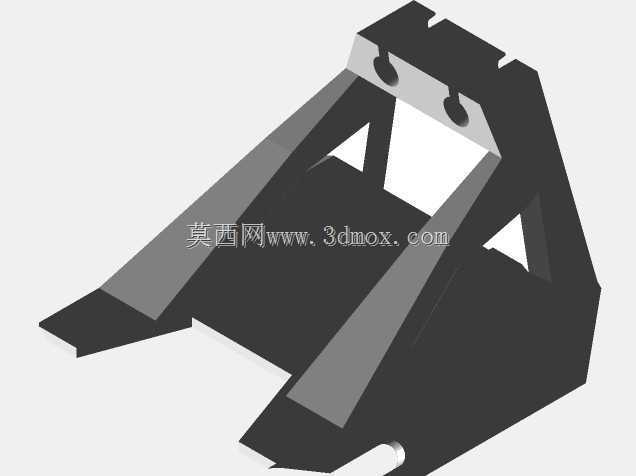

　　从实际安装边界来看，这个支架的底部是两个平行的安装支脚，支脚面上预留了沉头安装孔位，可以直接通过内六角螺丝锁在设备的铝型材框架基准面上，支脚的延展长度刚好覆盖型材槽的两个固定点位，避免单点固定带来的转动自由度。上部的安装位是带两个同轴定位孔的水平安装面，定位孔的公差带按照H7精度设计，既可以穿入光轴做轴端支撑，也可以通过转接块锁附线性导轨的端部，安装面的平面度在建模的时候就预留了0.02mm的平面度公差要求，加工后不需要额外做打磨找平就能保证导轨安装后的直线度。

　　结构设计上最核心的是两侧的斜向支撑臂，没有做等厚度的实体填充，而是在支撑臂中间预留了三角形的镂空减重区域，这个设计不是单纯为了省材料，而是通过三角形的构型把上部安装位承受的垂直方向载荷、水平方向的往复冲击载荷，沿着斜臂直接传导到底部的两个安装支脚上，避免应力集中在立板和安装面的直角连接处。之前做过同类型支架的有限元受力仿真，当上部承受200N的垂直载荷、同时叠加50N的水平往复冲击力的时候，普通直角单立板支架的最大形变量会超过0.15mm，而这种带双侧斜撑、三角镂空的结构，最大形变量可以控制在0.03mm以内，完全满足桌面级3D打印设备0.1mm以内的形变控制要求。

　　在实际装配场景里，这个支架可以用在X轴导轨的两端固定，也可以倒置安装作为Z轴丝杆的上端支撑座，安装的时候不需要额外做定位工装，只要把底部支脚贴紧铝型材的基准面，锁上螺丝之后就能保证上部安装孔的同轴度，两个支架对向安装的时候，穿入光轴或者导轨不需要反复调整平行度，能节省不少装配调试的时间。另外支架的边角位置都做了R2的圆角过渡，避免安装的时候划伤线材或者操作人员的手，上部安装孔的位置还做了轻微的沉台设计，锁附固定螺丝的时候螺丝头不会突出安装面，不会和运动的滑车部件产生干涉。

　　很多人做这类支撑结构的时候容易走两个极端，要么为了追求刚性把整个支架做成实心块，不仅增加了设备的整体重量，还会让运动端的惯量变大，反而影响高速运动的响应速度；要么为了减重做过多的镂空，导致结构刚性不足，运行的时候产生共振。这个结构在设计的时候就平衡了刚性和重量的关系，斜撑的厚度按照载荷传导路径做了渐变处理，靠近安装面和支脚的位置厚度稍大，中间镂空区域的连接臂厚度刚好满足受力要求，整体重量比同尺寸的实心直角支架轻了40%左右，刚性反而提升了三倍以上。

　　从应用场景拓展来看，这个支架的结构不局限在3D打印设备上，小型自动化输送线的导轨端部支撑、桌面级雕刻机的运动轴固定、甚至小型检测设备的传感器安装支架，都可以参考这个结构的受力设计逻辑，只要根据实际的安装孔距调整支脚的长度和上部安装孔的间距，就能快速适配不同的设备安装需求，不需要重新做整体的结构拓扑优化。建模的时候所有的安装孔位、加强筋厚度、圆角参数都做了参数化关联，调整尺寸的时候只需要修改对应的参数就能快速生成新的构型，不需要重新绘制草图，能大幅缩短同类型结构的设计周期。
