带安装基座的圆柱压缩弹簧组件设计

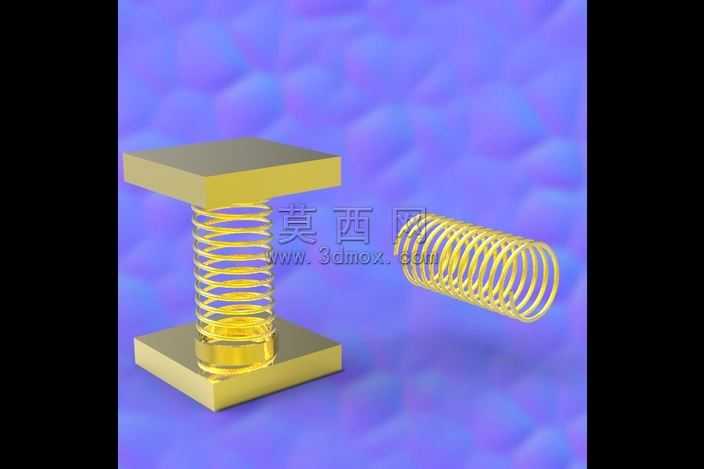

本作品为圆柱压缩弹簧配套安装基座的三维建模设计，整体建模过程围绕机械标准件的参数化设计逻辑展开，首先依据圆柱螺旋压缩弹簧的通用设计规范，确定弹簧的线径、中径、有效圈数、支承圈数等核心参数，通过螺旋线扫描生成弹簧主体螺旋结构，对两端支承圈进行并圈磨平处理，还原真实弹簧的端部安装贴合结构，保证弹簧受力时的端面贴合度与受力均匀性。配套的上下安装基座采用方形平板结构设计，建模时通过拉伸凸台生成基座主体，在基座与弹簧接触的中心位置设计定位凸台结构，凸台直径与弹簧内径匹配，能够对弹簧实现径向限位，避免弹簧在压缩过程中出现侧向偏移、失稳弯折的问题。材质渲染阶段，为弹簧与基座统一赋予亮面金属材质，调整材质的金属度、粗糙度参数，还原镀锌五金件的金属光泽与表面质感，背景采用柔和的蓝紫色渐变材质，突出金属零件的轮廓与结构细节。结构设计上，整套组件兼顾了弹簧的弹性功能与安装定位需求，上下基座的平行度在建模时通过基准面严格约束，保证弹簧安装后轴线与基座端面垂直，受力方向与弹簧轴线重合，能够真实模拟弹簧在装配场景下的压缩工作状态，可用于机械装配场景的弹性支撑、缓冲复位结构的方案展示与结构验证，建模过程中对弹簧的螺旋升角、圈间距等参数做了合理设置，既符合常规五金弹簧的生产制造规范，也保证了三维模型的结构合理性与视觉真实感，清晰展现了压缩弹簧与配套安装座的装配关系与结构特点。
