八槽锁紧雷达式工业工装工具

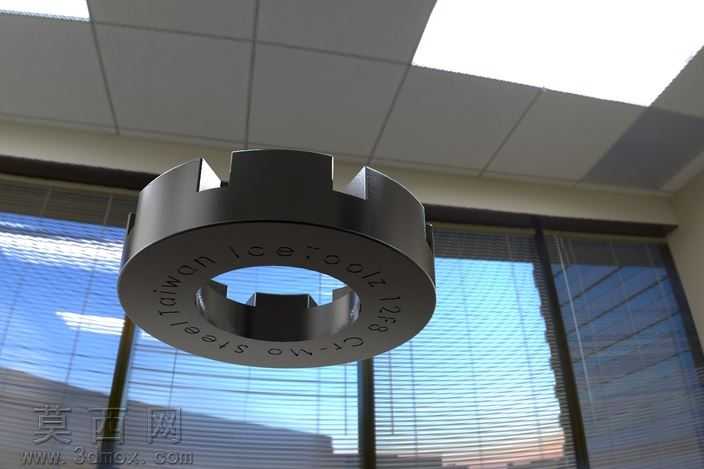

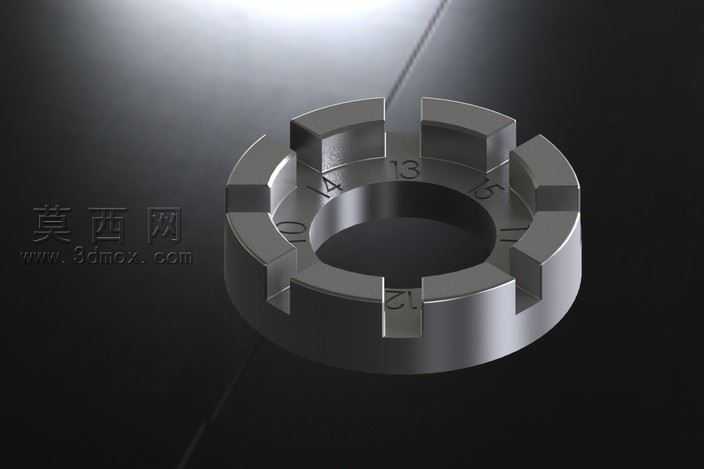

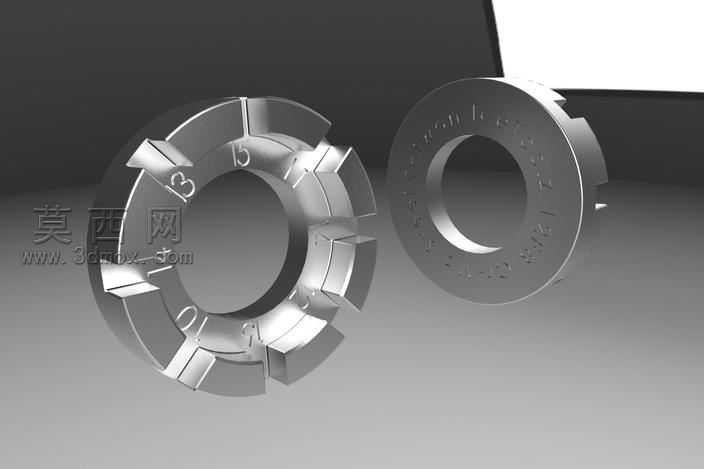

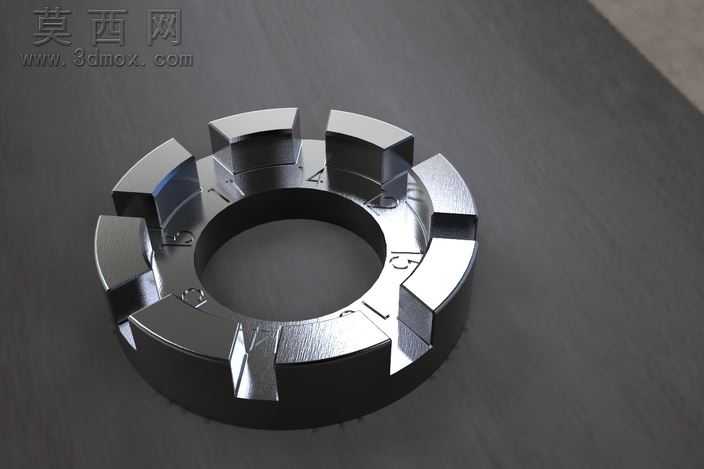

本作品为八槽雷达式锁紧工装工具的三维建模成果，建模阶段严格遵循铬钼钢材质工装的实际加工尺寸规范，以环形基体为核心构建基础特征，首先通过旋转凸台命令生成带中心通孔的环形主体结构，精准控制基体的内外径尺寸、轴向厚度参数，保证整体环形结构的同轴度公差符合工装使用要求。随后在环形基体的外圆周方向，通过阵列特征均匀排布八个径向凸槽结构，每个凸槽的侧壁拔模角度、槽底过渡圆角、端面倒角参数均经过反复校核，既保证槽体与配套构件的卡合精度，又避免尖角结构带来的应力集中问题。建模过程中对环形基体的正反端面分别做差异化细节处理：其中一个端面雕刻有连续的刻度标识与编号字符，通过包覆命令实现字符与基体表面的一体化建模，还原实物表面的刻印效果；另一端面则做平整化处理，预留与配套工装的贴合基准面，保证装配时的平面度要求。材质渲染阶段选用铬钼钢对应的金属材质球，调整材质的反射率、粗糙度、金属度参数，还原铬钼钢经过热处理后的哑光金属质感，对凸槽的棱边、端面倒角位置做细微的高光处理，模拟机械加工后刃口的光亮效果，同时在环形基体的非加工面添加细微的纹理质感，区分加工面与非加工面的视觉差异。结构设计上充分考虑工装的使用场景，八个均匀分布的槽体可实现多档位的锁紧调节，环形中心通孔适配对应规格的轴类构件，整体结构无冗余设计，所有特征均服务于锁紧调节的功能需求，建模时对槽体与基体的连接位置做加强结构处理，保证构件承受径向锁紧力时的结构强度，避免使用过程中出现槽体断裂、变形的问题。渲染阶段采用双构件对照的展示视角，同时呈现工具的刻度端面与平整装配端面，搭配柔和的工业风打光方案，通过主光源勾勒金属构件的轮廓层次，辅助光源补全暗部细节，清晰展现八槽结构的排布规律、刻度标识的细节特征以及整体构件的金属质感，让观看者能够直观了解该工装工具的结构形态与设计特点。
