板材吊装专用平衡吊梁三维设计

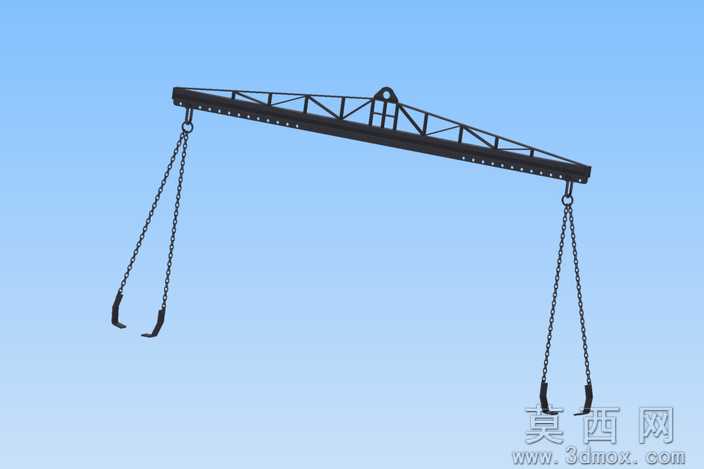

本作品为板材吊装专用平衡吊梁的三维设计模型，采用Autodesk Inventor完成全参数化建模与渲染工作。建模阶段首先依据板材吊装的载荷分布需求，确定吊梁的整体跨度与额定承载参数，主体梁体采用桁架式结构设计，通过等边角钢拼接形成三角稳定桁架构型，在保证整体结构强度与抗扭性能的同时，最大化降低吊梁自身重量，减少起重设备的无效载荷消耗。建模过程中对桁架的每一处节点都做了精细化处理，还原了实际焊接拼接的结构特征，吊梁顶部设置居中的主吊耳结构，匹配起重机吊钩的连接尺寸，吊耳处做了圆弧过渡处理以降低应力集中系数，保证起吊过程中的受力均匀。吊梁两端对称设置下吊点，每个吊点配套双链条组合吊具，链条采用标准圆环链参数建模，每一节链环都做了独立的实体建模与装配约束，还原链条柔性连接的活动特性，链条末端配套专用板材吊钩，吊钩的钩口尺寸针对板材吊装的夹持需求做了适配设计，钩尖做了防滑处理结构，避免板材起吊过程中出现滑脱风险。材质渲染阶段，吊梁主体桁架结构赋予哑光黑色金属漆材质，还原实际工程中起重吊具的漆面特征，链条与吊钩部分赋予高强度合金钢材质，调整金属粗糙度与反光参数，呈现出锻造金属的厚重质感，背景采用淡蓝色渐变天空背景，突出吊梁整体的结构轮廓与装配关系。设计过程中充分考虑了吊装作业的受力平衡特性，两端吊点的位置经过受力仿真验证，保证起吊过程中板材保持水平状态，避免板材出现倾斜滑落的风险，同时桁架结构的杆件排布经过力学优化，在不同起吊角度下都能保证结构应力处于材料许用范围内，整体模型装配关系完整，各部件之间的连接逻辑清晰，可直接用于起重吊具的结构验证、吊装方案模拟以及相关工程教学演示使用，能够直观展示板材专用平衡吊梁的结构组成与工作原理。
